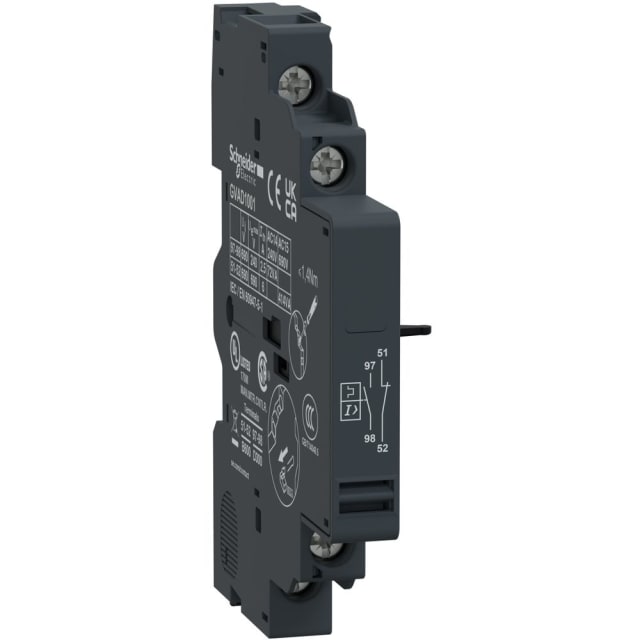

Contact auxiliaire défaut 1NO 1NC disjoncteur GV GVAD1001

Contact auxiliaire de défaut pour disjoncteur moteur TeSys GV

Le GVAD1001 est un contact auxiliaire de défaut conçu pour les disjoncteurs moteur des gammes GV2 et GV3. Il associe 1 contact NO de signalisation de défaut et 1 contact NC auxiliaire instantané, ce qui permet d’ajouter une information d’état claire au sein d’un circuit de commande, de report ou de supervision. C’est une solution adaptée lorsque l’on souhaite différencier la signalisation d’un déclenchement et enrichir le pilotage d’un départ moteur dans un tableau électrique.

Configuration 1NO 1NC utile pour le report d’état et la commande

Sa combinaison 1NO + 1NC apporte une lecture fonctionnelle pratique dans les montages industriels et tertiaires techniques. Le contact NO dédié au défaut facilite le report d’alarme ou l’information vers un automate, un voyant ou un système de contrôle, tandis que le contact NC instantané peut être exploité dans une logique de commande, d’interverrouillage ou de retour d’information. Cette configuration évite de multiplier les accessoires lorsque l’objectif est de récupérer à la fois une indication de défaut et un contact auxiliaire complémentaire.

Montage latéral simple sur le côté gauche du disjoncteur

Ce bloc est prévu pour un montage adossable de côté, sur le côté gauche du disjoncteur moteur. Son format embrochable simplifie l’intégration dans l’appareillage compatible et permet d’équiper le départ sans modifier l’architecture du tableau. Ce type de montage convient particulièrement aux ensembles où l’espace est compté et où l’on recherche une adaptation propre, rapide et cohérente avec les accessoires de la série TeSys Deca frame 2.

Raccordement à vis pour une connexion nette en tableau

Le raccordement électrique se fait par bornes à vis, un choix apprécié pour les interventions de câblage en coffret et en armoire. Ce principe permet un serrage direct et une connexion claire des conducteurs, avec une mise en œuvre familière pour les installateurs. Dans un environnement de distribution et de commande moteur, ce mode de raccordement favorise un câblage ordonné et une maintenance plus lisible lors des opérations de repérage ou de remplacement d’accessoires.

Caractéristiques électriques adaptées aux circuits auxiliaires

Le contact présente un courant de service de 3,3 A en AC-15 à 230 V, ce qui le rend pertinent pour les fonctions de signalisation et de commande auxiliaire. D’après les données produit, le contact auxiliaire instantané est prévu pour fonctionner jusqu’à 6 A sous 690 V AC et 6 A sous 240 V DC, tandis que la signalisation de défaut est donnée jusqu’à 2 A sous 240 V AC et 1 A sous 60 V DC. Ces valeurs orientent clairement son usage vers le report d’état, la commande associée et l’intégration dans des schémas de protection moteur correctement dimensionnés.

Compatible avec les ensembles de protection moteur GV2 et GV3

Ce contact auxiliaire s’intègre dans l’environnement des disjoncteurs moteur GV2 et GV3, ce qui en fait un choix pertinent pour compléter un départ déjà équipé dans cette famille d’appareillage. Pour l’acheteur professionnel, cette compatibilité facilite l’identification du bon accessoire au moment d’une extension, d’une maintenance ou d’une remise à niveau d’un tableau existant. L’ensemble reste homogène sur le plan fonctionnel et mécanique, avec une logique d’installation pensée pour les protections moteur de cette gamme.

Un accessoire pertinent pour enrichir la signalisation d’un départ moteur

Dans une installation, le GVAD1001 permet d’ajouter une information exploitable sans recourir à des montages plus complexes. Il trouve naturellement sa place dans les tableaux de protections et de distribution électrique où le suivi d’état des départs moteur est important. Pour un intégrateur, un tableautier ou un service maintenance, il apporte une réponse précise : récupérer une information de défaut tout en disposant d’un contact auxiliaire instantané dans un encombrement réduit et avec une intégration cohérente à l’appareillage TeSys GV.
