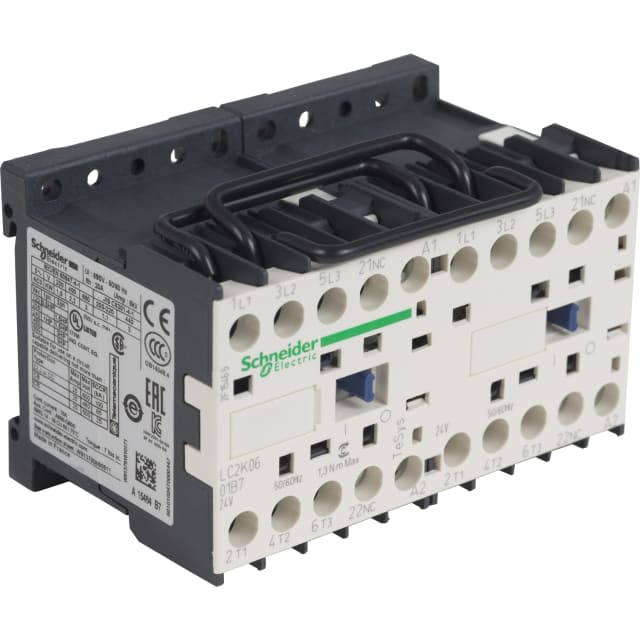

Contacteur inverseur 6A 3P 1NC bobine 24V AC LC2K0601B7

Contacteur inverseur TeSys K pour commande moteur en 24 V AC

Le contacteur inverseur 6A 3P 1NC bobine 24V AC LC2K0601B7 est conçu pour la commande de moteurs avec inversion de sens. Préassemblé en version inverseuse, il simplifie la réalisation d’un départ moteur avant/arrière tout en limitant l’encombrement dans l’armoire. Son format compact de 90 mm de large permet une intégration propre dans les tableaux et coffrets où l’espace est compté.

Configuration 3 pôles adaptée aux petites motorisations

Cette version dispose de 3 pôles de puissance à fermeture, avec un courant d’emploi de 6 A en AC-3 à 400 V et une puissance moteur de 2,2 kW à 400 V. Elle convient ainsi aux applications de contrôle moteur de petite puissance nécessitant une inversion fiable du sens de rotation, par exemple sur convoyage, ventilation, automatismes ou équipements techniques compacts.

Bobine de commande 24 V AC pour circuits de pilotage basse tension

Sa bobine de commande en 24 V AC 50/60 Hz permet une intégration naturelle dans les circuits de commande en courant alternatif basse tension. Ce choix est particulièrement intéressant lorsque l’installation est pilotée par transformateur de commande, relais ou automatismes compatibles 24 V AC. Le produit est prévu pour une tension de commande uniquement en alternatif, sans alimentation de bobine en courant continu.

Ensemble inverseur précâblé avec verrouillage mécanique

Le LC2K0601B7 est un contacteur inverseur préassemblé avec liaisons de puissance réversibles intégrées. Cette conception facilite le câblage du départ moteur et évite d’avoir à constituer l’ensemble à partir de plusieurs éléments séparés. Le verrouillage mécanique intégré empêche l’enclenchement simultané des deux sens de marche, un point essentiel pour protéger la commande d’inversion et préserver la cohérence de fonctionnement de l’installation.

Contact auxiliaire intégré pour retour d’état ou sécurité de commande

Ce modèle intègre 1 contact auxiliaire NF, utile pour construire une logique de commande, un retour d’information ou un asservissement complémentaire dans le circuit de pilotage. Cette présence d’auxiliaire intégré évite souvent l’ajout immédiat d’un bloc supplémentaire et permet de réaliser plus simplement certaines fonctions de signalisation ou d’interverrouillage de commande.

Raccordement à vis pour puissance et auxiliaires

Le raccordement du circuit principal comme des circuits auxiliaires et de commande s’effectue par bornes à vis. Cette technologie de connexion reste appréciée pour les montages en tableau, notamment lorsqu’on recherche un serrage net, accessible et compatible avec des opérations de maintenance classiques. Elle convient bien aux intégrations en coffret, sur platine ou dans des ensembles de distribution et de commande.

Format compact et protection adaptée à l’intégration en coffret

Avec des dimensions de 90 x 58 x 57 mm, ce contacteur inverseur TeSys K s’intègre facilement dans des ensembles compacts. Son indice de protection IP20 le destine à une installation à l’intérieur d’un tableau ou d’un coffret assurant la protection globale de l’appareillage. Ce positionnement en fait une solution pertinente pour les montages de commande moteur où l’on recherche un appareil inverseur peu encombrant et prêt à câbler.

Un choix précis pour les tableaux de commande moteur

Ce contacteur inverseur TeSys K répond aux besoins des professionnels qui recherchent un appareil 3P, 6 A, avec bobine 24 V AC et contact auxiliaire NF intégré pour une fonction d’inversion de sens. Son exécution dédiée évite les approximations entre variantes et permet de sélectionner plus facilement le bon appareillage pour un départ moteur compact, clair à câbler et cohérent avec une architecture de commande en alternatif.
