Contacteur 25A 4P 2NO+2NC bobine 230V AC LC1D128P7

Contacteur 25A 4P pour commande de circuits de puissance en AC-1

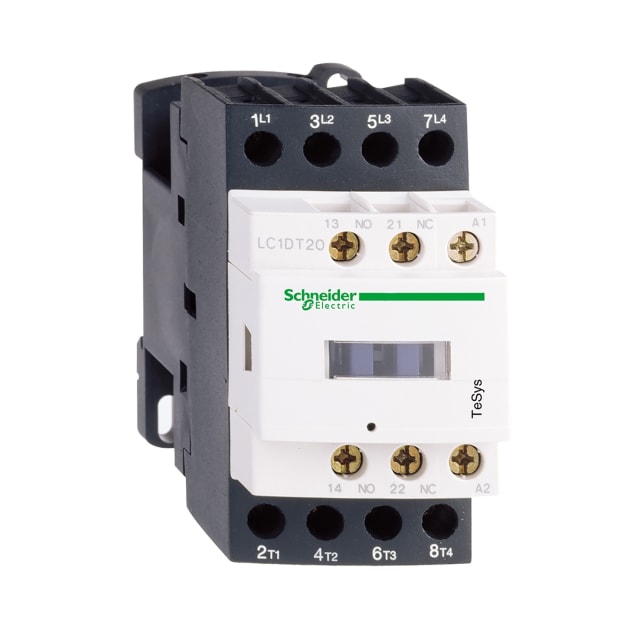

Ce contacteur 4 pôles TeSys Deca est conçu pour la commande de charges non inductives jusqu’à 25 A en AC-1, avec une tension de service pouvant aller jusqu’à 690 V AC. Sa configuration 2NO + 2NC permet de piloter simultanément plusieurs voies avec une logique d’ouverture et de fermeture bien définie, ce qui le rend particulièrement adapté aux armoires électriques, tableaux de distribution et montages de commutation nécessitant un contacteur compact et polyvalent.

Configuration 2NO + 2NC adaptée aux besoins de commutation équilibrés

Avec 2 contacts principaux à fermeture et 2 contacts principaux à ouverture, ce modèle répond aux applications où la répartition des états de contact est essentielle. Cette architecture facilite l’intégration dans des fonctions de commutation, de transfert, d’asservissement ou de séparation de circuits. Le produit dispose également d’un contact auxiliaire 1NO + 1NC, utile pour le report d’état, les chaînes de commande ou les automatismes de pilotage.

Bobine de commande 230V AC 50/60 Hz pour intégration standardisée

La bobine de commande en 230 V AC 50/60 Hz simplifie son intégration dans de nombreuses installations électriques alimentées en courant alternatif. Cette tension de commande courante permet une mise en œuvre directe dans des schémas de commande classiques sans ajout d’interface spécifique. Pour l’installateur, cela facilite le dimensionnement des circuits de pilotage et le remplacement dans une installation existante équipée sur la même tension de commande.

Pouvoir d’utilisation cohérent pour charges résistives et usages de commande

Ce contacteur est dimensionné pour un courant assigné d’emploi de 25 A en AC-1 à 400 V, ce qui en fait un choix pertinent pour les circuits de chauffage, d’éclairage, de distribution ou d’autres charges principalement résistives. La donnée de 12 A en AC-3 à 400 V ainsi que la puissance de 5,5 kW indiquent aussi sa capacité à répondre à certains besoins de commande de moteurs selon le contexte d’utilisation, tout en restant avant tout orienté vers les applications de charge non inductive.

Raccordement à vis pour un câblage net et maintenable

Le raccordement principal par bornes à vis permet un câblage précis et une bonne tenue du serrage dans le temps. Ce type de connexion est apprécié dans les tableaux électriques pour sa simplicité de mise en œuvre, notamment lors des opérations de maintenance, de contrôle ou de remplacement. Il convient aux environnements où l’accessibilité, la clarté de repérage et la propreté du montage sont des critères importants.

Format compact pour intégration en coffret et tableau électrique

Avec un encombrement de 45 mm de large, 85 mm de haut et 92 mm de profondeur, ce contacteur offre un format compact qui aide à optimiser l’espace disponible dans l’enveloppe. Ce gabarit est particulièrement intéressant pour les coffrets techniques et armoires où plusieurs appareils doivent cohabiter sans compromettre l’organisation du câblage. Sa conception permet ainsi de maintenir une implantation lisible et structurée dans les ensembles de commande et de distribution.

Un choix pertinent pour tableaux, protections et distribution électrique

Ce contacteur 25A 4P à bobine 230V AC trouve naturellement sa place dans les ensembles de commande associés aux tableaux électriques, protections et équipements de distribution. Il convient aux montages nécessitant une commutation franche de plusieurs pôles, avec contacts auxiliaires intégrés pour enrichir la logique de commande. Pour l’acheteur professionnel comme pour l’installateur exigeant, il constitue une solution claire à identifier pour les besoins de commande en appareillage modulaire et en environnement de coffret électrique.
