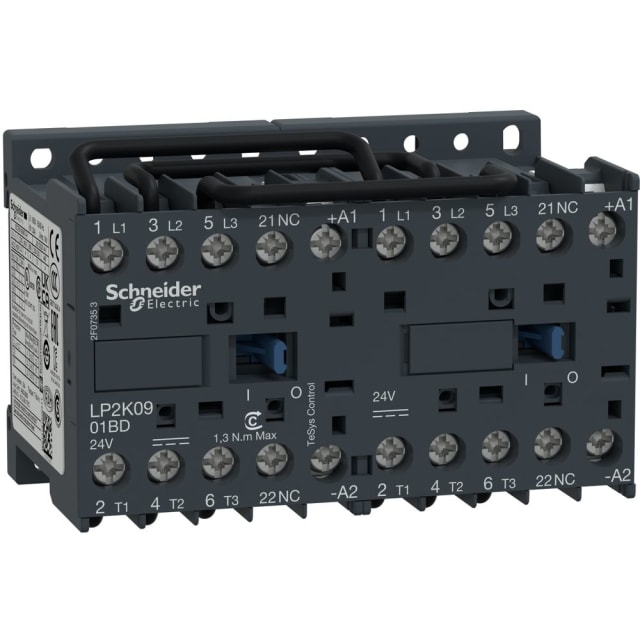

Contacteur inverseur 9A 3P 24V DC 1NC LP2K0901BD

Contacteur inverseur compact pour commande de moteur en 24 V DC

Le contacteur inverseur 9A 3P 24V DC LP2K0901BD est conçu pour les applications de commande de moteur nécessitant une inversion de sens dans un format compact. Issu de la gamme TeSys K, il intègre une configuration inverseuse prête à l’emploi avec 3 pôles de puissance et une bobine de commande en courant continu 24 V. Cette version convient particulièrement aux armoires et ensembles de distribution où l’encombrement doit rester maîtrisé tout en conservant une commande moteur claire et structurée.

Configuration inverseuse precablee pour simplifier le câblage

Ce modèle est un contacteur à inversion, c’est-à-dire une solution adaptée aux montages avant/arrière pour moteurs. Sa conception avec circuit de puissance inverseur précâblé permet de gagner du temps au montage et de limiter les opérations de câblage par rapport à un assemblage séparé. Le verrouillage mécanique intégré évite l’enclenchement simultané des deux sens, ce qui en fait un choix pertinent pour les commandes de moteurs triphasés dans les automatismes, machines et équipements techniques.

Pouvoir de coupure adapte aux petits moteurs triphases

Avec un courant de service de 9 A en AC-3 et une puissance de service de 4 kW à 400 V, ce contacteur inverseur répond aux besoins courants de pilotage de petits moteurs triphasés. Ses 3 contacts principaux normalement ouverts assurent la commutation de la puissance moteur, tandis que son contact auxiliaire normalement fermé apporte une fonction utile pour le report d’état ou l’intégration dans une logique de commande. Cette configuration le rend adapté aux applications où la maîtrise du sens de rotation est indispensable.

Commande en courant continu 24 V pour automatismes et circuits de controle

La bobine de commande en 24 V DC permet l’intégration du LP2K0901BD dans des environnements de commande alimentés en courant continu, fréquents dans les armoires d’automatisme, interfaces de pilotage et systèmes de contrôle industriel. Le fait que la tension de commande soit exclusivement en courant continu aide à sécuriser le choix de la bonne variante lors d’un remplacement ou d’une conception neuve, notamment lorsque le circuit de commande ne fonctionne pas en alternatif.

Raccordement a vis pour une integration propre en tableau

Le raccordement à vis sur les circuits de puissance ainsi que sur les circuits auxiliaires et de commande facilite une connexion nette et durable des conducteurs. Ce type de borne convient bien aux environnements de câblage en coffret ou en tableau, où la tenue du serrage et la lisibilité du repérage sont importantes. Son format d’environ 90 mm de largeur, 58 mm de hauteur et 57 mm de profondeur aide à l’intégrer dans des ensembles compacts tout en gardant un accès pratique au câblage.

Format TeSys K pour equipements compacts et commandes de sens

La série TeSys K est recherchée pour les montages de commande moteur de faible à moyenne puissance lorsque l’espace disponible est limité. Dans cette version inverseuse, le produit apporte une réponse directe aux besoins d’inversion de rotation sans passer par une combinaison plus encombrante. Il trouve naturellement sa place dans les équipements techniques, petites machines, applications de manutention, ventilation, pompage ou entraînement nécessitant une gestion simple du changement de sens.

Protection du materiel et lecture claire des caracteristiques essentielles

Ce contacteur dispose d’un indice de protection IP20, adapté à une installation dans une enveloppe ou un tableau prévu pour protéger les parties actives contre les contacts directs. Pour bien sélectionner cette référence, les points clés à retenir sont sa fonction inverseuse, ses 3 pôles de puissance, son calibre 9 A en AC-3, sa puissance moteur de 4 kW à 400 V, sa bobine 24 V DC et son contact auxiliaire 1 NC. Ces caractéristiques en font une solution précise pour les professionnels qui recherchent un contacteur inverseur compact, lisible et cohérent avec une commande moteur en courant continu.
