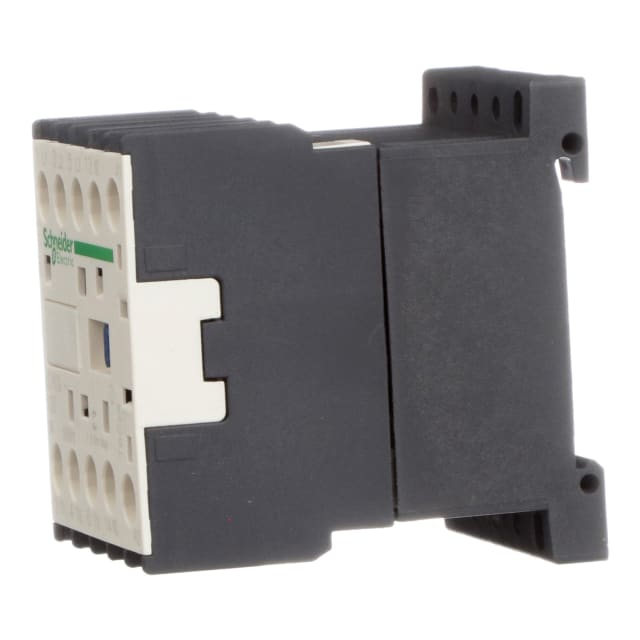

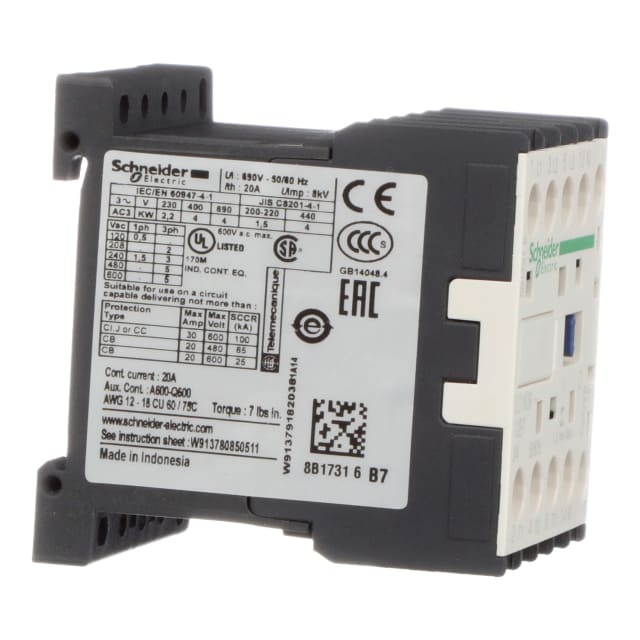

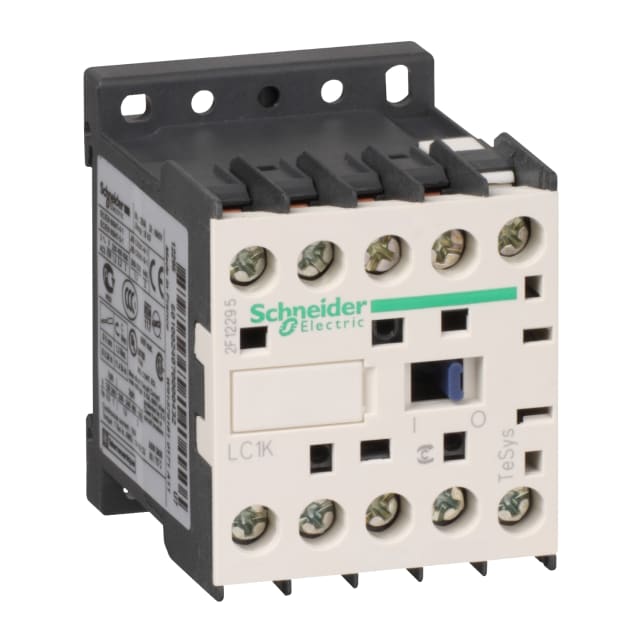

Contacteur triphasé TeSys K 9A bobine 24V CA LC1K0910B7

Contacteur triphasé compact pour commande moteur et charges non inductives

Le contacteur triphasé TeSys K 9A bobine 24V CA est conçu pour la commande de moteurs triphasés et de charges non inductives dans les armoires et équipements de distribution. Sa configuration 3 pôles avec 3 contacts principaux normalement ouverts permet une commutation nette des départs moteur, tandis que son format compact facilite son intégration dans les ensembles où l’espace disponible doit être optimisé.

Calibré pour les applications jusqu’à 9 A en AC-3 et 4 kW à 400 V

Ce modèle convient aux applications de commande moteur jusqu’à 9 A en catégorie AC-3 sous 400/440 V, avec une puissance de service atteignant 4 kW à 400 V. Il peut également être utilisé sur des charges non inductives jusqu’à 20 A en AC-1. Pour des usages plus exigeants en manœuvres de démarrage, freinage ou inversion, il admet 6 A en AC-4 et 2,2 kW à 400 V. Ce positionnement en fait une solution adaptée aux petites machines, auxiliaires de ventilation, pompes, convoyeurs légers et automatismes de commande de puissance.

Bobine 24 V AC 50/60 Hz pour circuits de commande basse tension

Équipé d’une bobine de commande 24 V CA en 50/60 Hz, ce contacteur s’intègre facilement dans les circuits de pilotage utilisant une tension de commande basse tension en alternatif. Cette exécution est particulièrement intéressante lorsque l’installation repose sur une commande déportée, un transformateur de commande ou une logique d’automatisme nécessitant une alimentation 24 V AC cohérente avec le reste du coffret.

Contact auxiliaire 1 NO intégré pour retour d’état ou auto-maintien

Le contact auxiliaire intégré 1 NO apporte une vraie souplesse de câblage sans ajout immédiat d’accessoire complémentaire. Il peut être exploité pour un circuit d’auto-maintien, un report d’information, une signalisation d’état ou une logique simple d’asservissement. Ce point est utile pour concevoir des schémas compacts et limiter l’encombrement global dans l’enveloppe électrique.

Raccordement à vis et encombrement réduit pour intégration en coffret

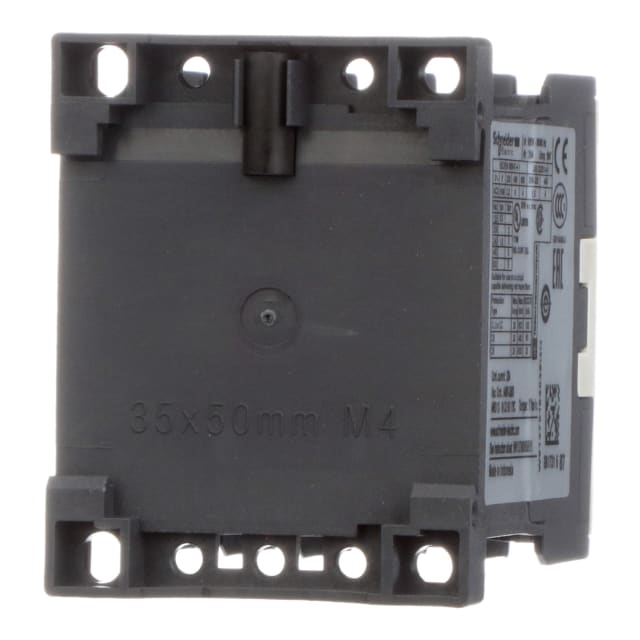

Le raccordement principal par bornes à vis facilite une connexion sûre et lisible des conducteurs dans les montages de tableau. Avec des dimensions de 45 mm de largeur, 58 mm de hauteur et 57 mm de profondeur, ce contacteur TeSys K trouve facilement sa place dans de nombreux ensembles de commande. Son faible gabarit aide à organiser plus proprement le câblage, à préserver l’accessibilité des bornes et à maintenir une implantation rationnelle des appareils de puissance.

Usage adapté aux automatismes simples et aux départs moteurs compacts

Ce contacteur répond bien aux besoins des montages de contrôle simples dans les environnements tertiaires, techniques et industriels. Il est pertinent pour piloter un moteur, commuter une ligne de puissance ou assurer une fonction de commande répétitive dans un ensemble électromécanique. Sa configuration clairement définie, avec 3 pôles de puissance et 1 auxiliaire NO intégré, permet de sécuriser le choix du bon appareil pour une fonction précise sans surdimensionnement inutile.

Une solution TeSys K pensée pour les intégrations électriques courantes

Appartenant à la gamme TeSys K, ce contacteur s’adresse aux professionnels recherchant un appareil de commande de puissance compact, lisible et simple à intégrer dans un coffret ou une armoire. Son équilibre entre calibre moteur, commande en 24 V AC, auxiliaire intégré et raccordement à vis en fait un choix pertinent pour les ensembles de distribution et de pilotage nécessitant une commutation triphasée efficace dans un format réduit.
