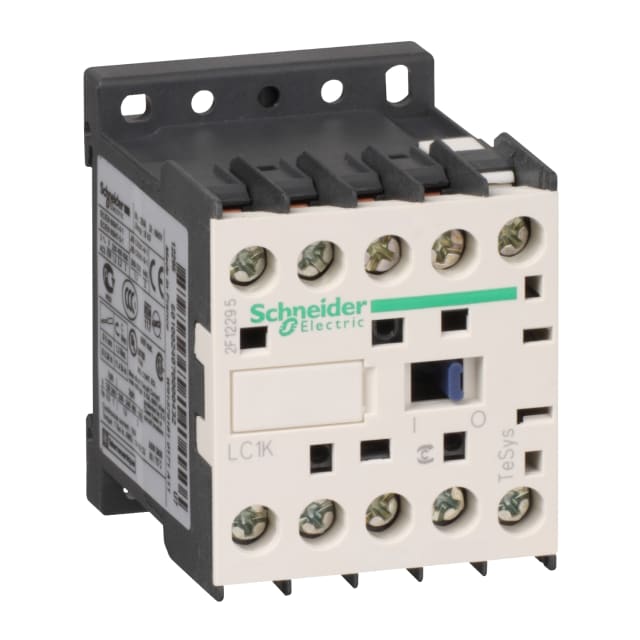

Contacteur TeSys LC1-K 4P 20 A bobine 24 V CA LC1K09008B7

Contacteur TeSys LC1-K 4P 20 A bobine 24 V CA pour commande de circuits

Ce contacteur TeSys LC1-K en version 4 pôles est conçu pour la commande de circuits en courant alternatif avec une bobine 24 V CA 50/60 Hz. Sa configuration 2 contacts normalement ouverts et 2 contacts normalement fermés permet de gérer des fonctions de commutation variées dans un ensemble compact, pratique pour les armoires et équipements de commande où l’encombrement doit rester maîtrisé.

Configuration 4 pôles 2F + 2O pour une commutation polyvalente

Avec ses 2 fermeurs et 2 ouvreurs sur les contacts principaux, ce modèle répond aux besoins de commutation simultanée de plusieurs lignes ou de fonctions de signalisation et de commande associées. Cette configuration 4P est particulièrement adaptée lorsque l’application impose une logique de basculement précise, sans ajouter de bloc auxiliaire intégré sur l’appareil.

Pouvoir de commande adapté aux charges AC-1 et aux usages de pilotage

Ce contacteur est donné pour 20 A en AC-1 jusqu’à 440 V, ce qui le destine aux charges non ou faiblement inductives, comme certains circuits de chauffage, d’éclairage ou de distribution commandée. Il admet également un courant assigné de 9 A en AC-3 à 400 V, avec une puissance de service de 4 kW, ce qui le rend pertinent pour certaines fonctions de commande de moteurs dans le respect des caractéristiques prévues.

Bobine 24 V CA 50/60 Hz pour intégration dans les circuits de commande basse tension

La bobine de commande en 24 V CA facilite l’intégration dans de nombreux schémas de pilotage utilisant une tension de commande dédiée. Ce choix est recherché dans les installations où l’on souhaite dissocier clairement puissance et commande, tout en conservant une alimentation de pilotage standard en courant alternatif à 50 ou 60 Hz.

Raccordement à vis pour un câblage simple et net en coffret

Le raccordement principal à vis convient aux montages demandant une connexion franche et accessible. Ce type de borne facilite le câblage en atelier comme en maintenance, avec une bonne lisibilité des départs et arrivées. Dans un tableau électrique ou un coffret de commande, cela contribue à une implantation propre et rationnelle du contacteur.

Format compact pour les ensembles de commande à espace limité

Avec des dimensions de 45 mm de largeur, 58 mm de hauteur et 57 mm de profondeur, ce contacteur TeSys K se distingue par son faible encombrement. Ce gabarit compact est un avantage pour les intégrateurs et tableautiers qui cherchent à optimiser l’espace disponible dans les coffrets, sans sacrifier la présence de 4 pôles de commutation.

Une solution adaptée aux armoires électriques, automatismes et commandes d’équipements

Ce modèle trouve naturellement sa place dans les armoires de commande, ensembles d’automatisme, coffrets techniques et applications de pilotage de charges en courant alternatif. Sa combinaison entre format réduit, bobine 24 V CA, contacts 2F + 2O et intensité AC-1 de 20 A en fait un choix pertinent pour la commutation électrique de fonctions auxiliaires, d’éclairage, de chauffage ou de circuits de commande spécialisés.
