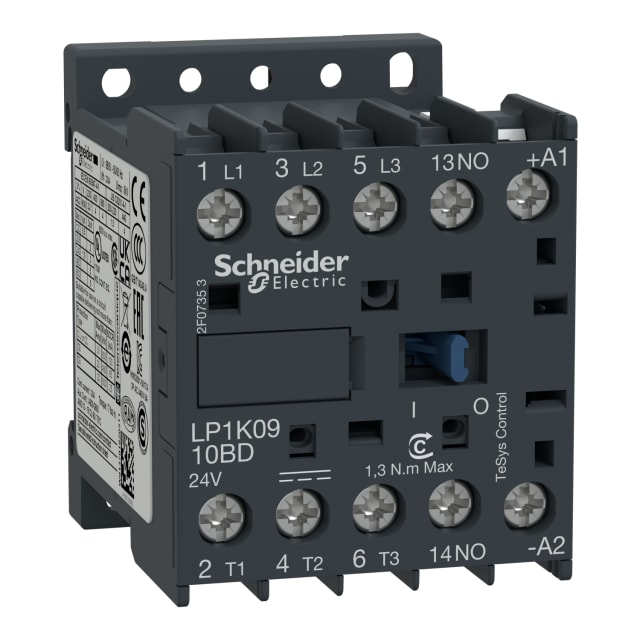

Contacteur TeSys LP1-K 3P 9A bobine 24V CC LP1K0910BD

Contacteur tripolaire compact pour commande de moteurs et charges résistives

Le contacteur TeSys LP1-K 3P 9A bobine 24V CC est conçu pour la commande de moteurs et de charges résistives dans les ensembles électriques compacts. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet une coupure et une mise sous tension nettes des circuits de puissance. Ce modèle convient particulièrement aux applications de commande où l’on recherche un encombrement réduit sans sacrifier la clarté du câblage ni la lisibilité de l’intégration dans l’armoire.

Calibrage adapté aux applications AC-3 jusqu’à 4 kW

Ce contacteur est donné pour un courant de service de 9 A en catégorie AC-3 à 400 V, avec une puissance de service de 4 kW. Il répond ainsi aux besoins courants de pilotage de petits moteurs triphasés, ventilateurs, pompes, convoyeurs ou automatismes industriels. En charge résistive, son calibre atteint 20 A en AC-1, ce qui élargit son usage à d’autres fonctions de commutation dans les tableaux et coffrets de distribution ou de commande.

Bobine 24 V courant continu pour intégration en commande automatisée

Sa bobine de commande en 24 V CC facilite l’intégration dans les circuits de pilotage basse tension alimentés par automate, alimentation stabilisée ou chaîne de commande industrielle. Ce choix de tension est particulièrement pertinent lorsque l’installation impose une commande en courant continu pour dialoguer avec des organes de contrôle, relais, temporisations ou interfaces d’automatisme. Le contacteur apporte ainsi une solution simple pour relier la partie commande à la partie puissance.

Contact auxiliaire intégré pour retour d’état ou logique de commande

Le produit intègre un contact auxiliaire 1 NO, utile pour réaliser un auto-maintien, un report d’information ou une interconnexion avec un autre organe de commande. Cet auxiliaire évite souvent l’ajout immédiat d’un bloc complémentaire dans les montages standards, ce qui simplifie l’implantation et permet de gagner de la place dans les coffrets. Pour les électriciens et tableautiers, c’est un avantage concret dans les schémas de commande courants.

Raccordement à vis pour un câblage direct et précis

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour le serrage maîtrisé des conducteurs et la maintenance des circuits. Ce type de connexion convient bien aux environnements où l’on privilégie une mise en œuvre nette, contrôlable et durable dans le temps. Il favorise aussi une intervention simple lors des opérations de repérage, de remplacement ou de modification de câblage dans un tableau électrique.

Format compact pour coffrets et ensembles de commande peu encombrants

Avec des dimensions de 45 mm de largeur, 58 mm de hauteur et 57 mm de profondeur, ce contacteur TeSys K s’intègre facilement dans les espaces restreints. Son format compact le rend pertinent pour les armoires de commande, petits coffrets techniques, machines et équipements où chaque millimètre compte. Cette compacité aide à organiser plus proprement la distribution et la commande, tout en conservant une bonne accessibilité aux bornes.

Un choix pertinent pour le remplacement ou l’équipement d’un tableau

Ce modèle de la série TeSys K s’adresse aux professionnels qui recherchent un contacteur tripolaire 9 A avec commande 24 V CC pour une application clairement identifiée. Il permet de répondre à des besoins de commande moteur en AC-3, de commutation de charges résistives en AC-1 et de logique simple grâce à son auxiliaire intégré. Pour un remplacement comme pour une première implantation, il apporte une lecture technique immédiate du bon calibre, du bon type de commande et du bon format d’appareillage.
