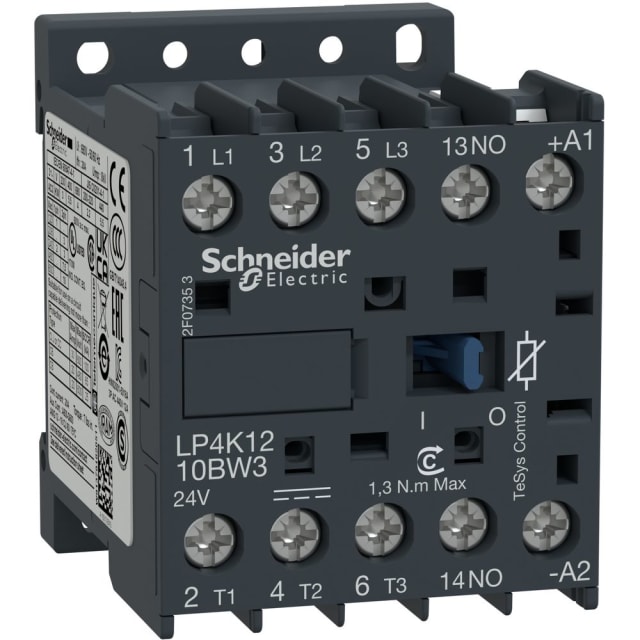

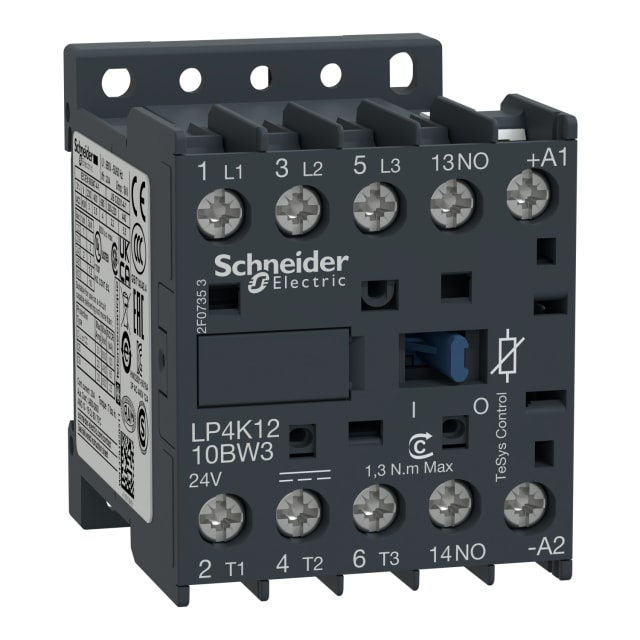

Contacteur triphasé TeSys 12A bobine 24V CC LP4K1210BW3

Contacteur triphasé TeSys K 12 A pour commande de moteurs et charges résistives

Ce contacteur triphasé TeSys K est conçu pour les applications de commande en environnement électrique compact, avec 3 pôles de puissance à fermeture et 1 contact auxiliaire NO intégré. En catégorie AC-3, il admet un courant de service de 12 A sous 400/440 V, ce qui le rend particulièrement adapté à la commande de moteurs triphasés jusqu’à 5,5 kW. Il peut également convenir aux charges résistives, avec un courant de service de 20 A en AC-1 à 400 V.

Bobine 24 V CC pour intégration dans les circuits de commande en courant continu

Sa bobine de commande en 24 V CC répond aux besoins des installations utilisant une alimentation de contrôle en courant continu, notamment dans les armoires, automatismes et équipements de commande industrielle. Cette configuration permet une intégration cohérente avec les circuits de pilotage basse tension déjà présents sur de nombreux ensembles électriques. Le type de tension de commande est strictement DC, sans alimentation de commande en AC 50 Hz ou 60 Hz.

Configuration 3 pôles normalement ouverts avec auxiliaire 1 NO

La composition de contacts repose sur 3 contacts principaux normalement ouverts, sans contact principal d’ouverture, pour assurer la commutation de la puissance sur les trois phases. Le contact auxiliaire 1 NO intégré apporte une fonction complémentaire utile pour le report d’état, l’auto-maintien ou l’interfaçage avec un circuit de commande. Cette configuration simple et recherchée facilite la sélection du bon contacteur pour les montages de démarrage et de commande standard.

Capacité de coupure adaptée aux usages AC-3 et AC-4

Pour les applications moteur, ce modèle offre une puissance de service de 5,5 kW en AC-3 à 400 V et un courant assigné de 12 A. En AC-4, il est donné pour 6 A à 400 V avec une puissance de service de 2,2 kW. Ces valeurs permettent de l’orienter vers des usages clairement définis, comme la commande de moteurs asynchrones triphasés, tout en gardant une lecture précise de ses limites selon le régime de service.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis convient aux installateurs recherchant une connexion directe, lisible et adaptée aux opérations de câblage en coffret ou en armoire. Ce type de connexion permet un serrage franc et un repérage simple des conducteurs de puissance. Le produit n’est pas destiné à un montage sur rail, ce qui oriente son emploi vers une implantation fixée selon l’architecture prévue du tableau ou de l’équipement.

Format compact pour intégration dans les ensembles électriques de petite taille

Avec des dimensions de 45 mm de largeur, 58 mm de hauteur et 57 mm de profondeur, ce contacteur TeSys K s’intègre facilement dans les espaces restreints où la compacité compte autant que la fonction. Ce format réduit est particulièrement intéressant pour les coffrets techniques, les équipements de commande de machines, les ensembles de ventilation, de pompage ou d’automatisme nécessitant un appareil de puissance peu encombrant.

Un choix précis pour les montages de commande TeSys K

Appartenant à la gamme TeSys K, ce contacteur répond à un besoin bien identifié : disposer d’un appareil triphasé compact, en 24 V CC, avec 3 pôles de puissance NO et 1 auxiliaire NO, pour des usages de commande moteur jusqu’à 12 A en AC-3. Son positionnement technique permet de sécuriser le choix du bon appareillage lors d’un remplacement ou d’une création d’ensemble, en évitant les confusions entre variantes de bobine, de calibre ou de configuration auxiliaire.
