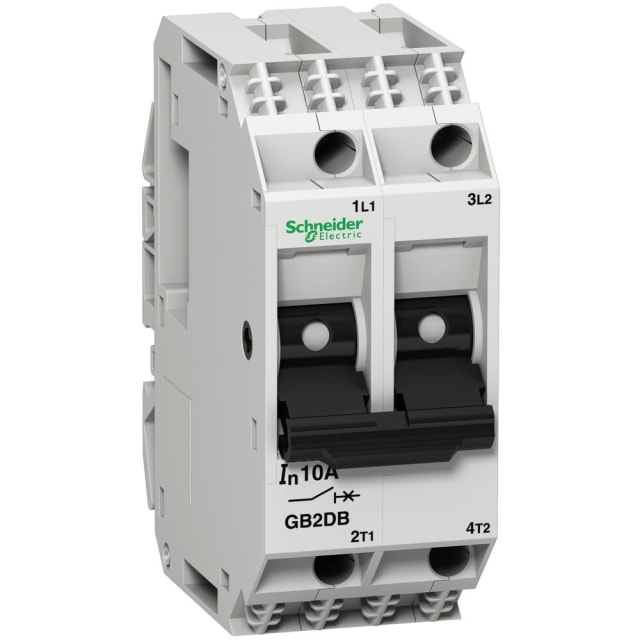

Disjoncteur magnéto-thermique 10A 2P GB2DB16

Disjoncteur magnéto-thermique 10A 2P conçu pour les circuits de commande

Ce disjoncteur magnéto-thermique 10A 2P de la gamme TeSys GB2 est destiné à la protection des circuits de commande et des équipements associés. Son déclenchement thermique et magnétique permet de couvrir à la fois les surcharges et les courts-circuits, avec un seuil de déclenchement magnétique de 138 A. Ce positionnement en fait une solution adaptée aux applications de pilotage, d’automatisme et de distribution de faible puissance où une coupure rapide et une protection ciblée sont recherchées.

Protection bipolaire complète pour une coupure nette des deux conducteurs

Avec ses 2 pôles protégés, ce modèle assure une protection bipolaire complète. Il convient lorsque la coupure simultanée de deux conducteurs est nécessaire, sans borne neutre dédiée. Cette configuration simplifie le choix pour de nombreux montages de commande en courant alternatif, tout en apportant une lecture claire du calibre nominal 10 A pour sécuriser le dimensionnement de l’installation.

Format compact pour intégration en armoire et tableau

Son encombrement réduit, avec une largeur de 2 modules et une profondeur totale de 78 mm, facilite son intégration dans les tableaux, coffrets et armoires électriques. Le produit se prête bien aux environnements où l’espace disponible doit être optimisé sans sacrifier la fonction de protection. Son indice de protection IP20 le destine à une mise en œuvre dans une enveloppe adaptée, en environnement technique maîtrisé.

Caractéristiques électriques adaptées aux usages industriels légers

Ce disjoncteur 2P fonctionne en AC sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 415 V et une tension d’isolement Ui de 415 V. Son pouvoir de coupure Icu atteint 1,5 kA à 230 V comme à 400 V selon l’IEC 60947-2, ce qui oriente clairement ce modèle vers la protection de circuits de contrôle et d’auxiliaires plutôt que vers les départs de puissance plus exigeants. Sa tenue aux chocs de 4 kV et sa catégorie de surtension 3 apportent une base cohérente pour les ensembles électriques courants.

Raccordement simple et lisible pour conducteurs rigides ou souples

Le raccordement accepte des conducteurs monofilaires de 0,75 à 6 mm² et des conducteurs multifilaires de 0,75 à 4 mm². Cette plage permet de couvrir les sections habituellement rencontrées dans les circuits de commande, d’interface et de signalisation. Pour l’installateur, cela se traduit par une intégration plus souple dans les armoires existantes et une compatibilité pratique avec différents types de câblage.

Comportement stable en environnement technique courant

Prévu pour fonctionner dans une plage de température ambiante de -20 à 60 °C, ce disjoncteur peut être retenu pour de nombreuses installations techniques soumises à des variations thermiques. Sa classe de limitation d’énergie 3 contribue à mieux maîtriser les effets d’un défaut, tandis que son degré de pollution 2 correspond aux environnements électriques intérieurs classiques, correctement protégés dans une enveloppe ou un coffret.

Un choix pertinent pour les tableaux de protection et distribution électrique

Dans un tableau de protection et distribution électrique, ce disjoncteur magnéto-thermique 10A 2P TeSys GB2 répond à un besoin précis : protéger efficacement un circuit de commande bipolaire avec un appareil compact, lisible et facile à intégrer. Il convient particulièrement aux professionnels recherchant un disjoncteur modulaire bipolaire orienté commande, avec des caractéristiques techniques claires et une implantation simple dans les ensembles électriques.
