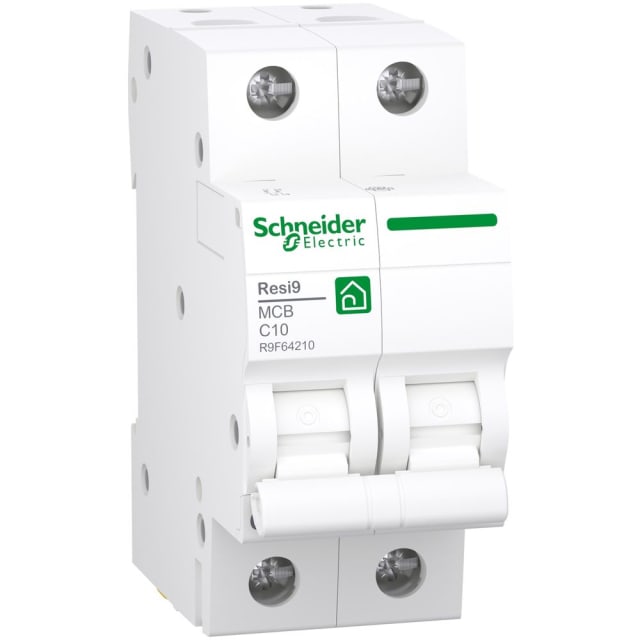

Disjoncteur bipolaire 10A courbe C 3kA R9F64210

Disjoncteur bipolaire 10A courbe C pour la protection des circuits

Ce disjoncteur bipolaire 10A courbe C Resi9 Protection est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Sa configuration 2P avec 2 pôles protégés permet une coupure simultanée des deux conducteurs actifs du circuit, ce qui en fait une solution adaptée aux tableaux électriques modulaires nécessitant une protection nette, lisible et simple à intégrer.

Calibre 10A et courbe C pour les usages courants

Avec un courant nominal de 10 A, ce disjoncteur convient aux circuits devant être protégés avec précision selon leur section et leur destination. Sa courbe de déclenchement C est particulièrement indiquée pour les usages courants présentant un appel de courant modéré au démarrage, comme certains circuits d’éclairage, de commande ou d’équipements électriques domestiques. Elle offre un bon équilibre entre continuité de service et protection efficace.

Pouvoir de coupure 3 kA pour une protection modulaire résidentielle

Ce modèle dispose d’un pouvoir de coupure assigné Icn de 3 kA selon EN 60898, à 230 V comme à 400 V. Il est ainsi destiné à la protection des installations modulaires basse tension dans l’univers résidentiel et les petits ensembles de distribution. Cette capacité permet d’interrompre un courant de défaut dans les limites prévues pour ce type d’appareillage, tout en conservant un encombrement compact de 2 modules.

Format 2 modules pratique pour tableau électrique

Sa largeur de 2 unités de division facilite l’implantation dans un coffret ou un tableau électrique lorsque l’espace disponible doit être optimisé. Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui laisse une bonne souplesse lors du câblage. Le produit est prévu pour une installation modulaire sur rail DIN, avec une profondeur compacte adaptée aux coffrets de distribution actuels.

Caractéristiques électriques adaptées aux environnements courants

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 230 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son positionnement pour les environnements d’installation électrique classiques, où l’on recherche un appareil cohérent avec les exigences d’un tableau de protection modulaire.

Protection des personnes par intégration en coffret adapté

Le degré de protection IP20 du disjoncteur convient à une intégration dans un tableau ou un coffret électrique approprié. Ce niveau de protection correspond à l’usage habituel d’un appareillage modulaire installé hors contact direct. L’absence de conducteur neutre à connexion dédiée et l’absence de dispositifs supplémentaires possibles orientent ce produit vers une fonction claire : protéger efficacement le circuit avec une architecture simple et directe.

Conçu pour fonctionner dans des conditions d’installation exigeantes

Ce disjoncteur bipolaire 10A supporte une température ambiante de fonctionnement de -25 à 60 °C, ce qui permet son utilisation dans des environnements techniques variés. Sa classe de limitation énergétique 3 contribue à limiter les effets thermiques et dynamiques en cas de défaut, tandis que sa puissance dissipée de 1,9 W aide à anticiper plus finement l’échauffement dans le tableau lors de la conception de l’installation.

Un choix précis pour compléter une distribution Resi9 Protection

Ce disjoncteur modulaire s’intègre naturellement dans un ensemble de distribution de la gamme Resi9 Protection. Pour l’installateur comme pour l’acheteur averti, il constitue une réponse claire lorsqu’il faut un disjoncteur 2P 10A courbe C compact, destiné à protéger les deux pôles d’un circuit dans un tableau électrique résidentiel ou assimilé. Son positionnement technique en fait une référence adaptée aux besoins de protection modulaire sans surdimensionnement inutile.
