Écran tactile IHM 5,7 pouces TFT Ethernet HMISTU855

Écran tactile IHM 5,7 pouces pour pilotage et supervision de machine

L’HMISTU855 est une interface opérateur industrielle compacte conçue pour la visualisation, le pilotage et le suivi de process sur machines et installations automatisées. Son écran tactile TFT couleur de 5,7 pouces offre une lecture claire des pages opérateur, des états machine, des alarmes et des informations de production. Ce format constitue un excellent compromis pour intégrer une IHM performante sur des équipements où l’espace disponible en façade reste limité.

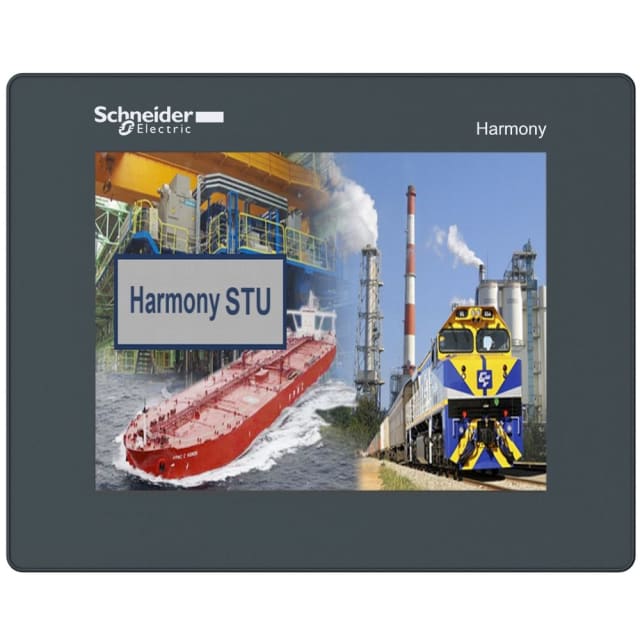

Affichage TFT couleur 320 x 240 pour une lecture nette des informations essentielles

Cette IHM intègre un affichage TFT QVGA de 320 x 240 pixels capable d’afficher 65 536 couleurs. Ce niveau d’affichage permet de différencier plus facilement les zones d’action, les pictogrammes, les alarmes et les valeurs de fonctionnement. La technologie tactile résistive facilite l’utilisation avec des gestes simples en environnement industriel, y compris lorsque l’opérateur recherche une commande précise, un changement de page ou une consultation rapide des données de process.

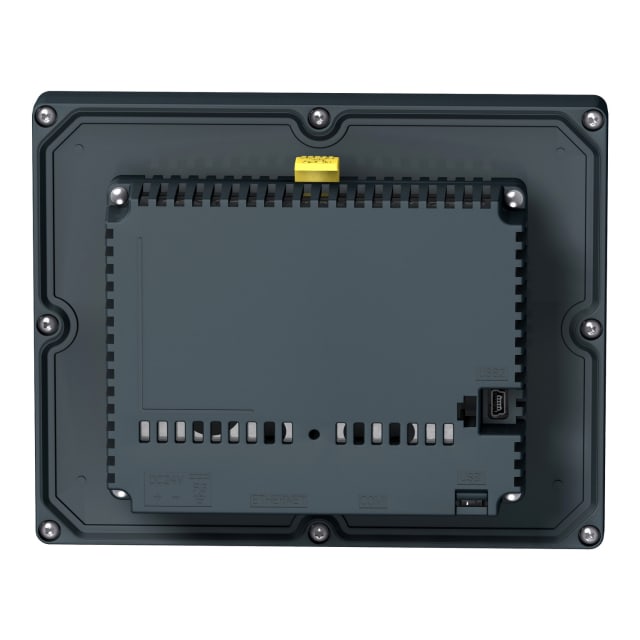

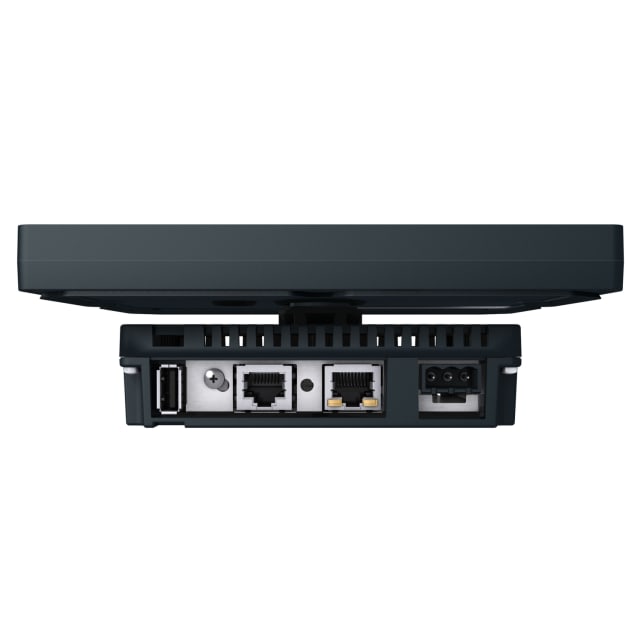

Connectivité Ethernet, USB et liaisons série pour une intégration souple

L’HMISTU855 est pensé pour s’intégrer simplement dans de nombreuses architectures d’automatisation. Il dispose d’une communication Ethernet avec prise en charge TCP/IP, utile pour les échanges réseau et la supervision locale, ainsi que de deux interfaces USB pour les opérations de connexion et de maintenance. Côté liaisons série, il réunit RS232, RS422 et RS485, ce qui facilite le raccordement à différents automates, équipements de contrôle ou périphériques industriels selon l’architecture existante.

Compatibilité protocolaire adaptée aux applications d’automatisme courantes

Cette interface homme-machine prend en charge Modbus ainsi qu’EtherNet/IP, deux protocoles couramment utilisés dans l’industrie pour la communication avec les équipements d’automatisation. Elle convient donc particulièrement aux applications de commande de machines simples à intermédiaires, aux postes opérateur de supervision locale et aux installations nécessitant une visualisation claire des états, des consignes et des messages de signalisation sans complexifier inutilement l’architecture.

Format compact avec montage direct en façade et protection avant IP67

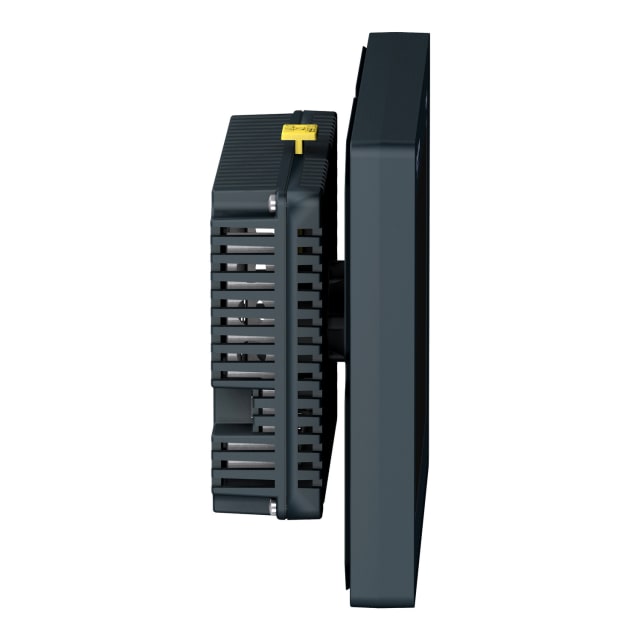

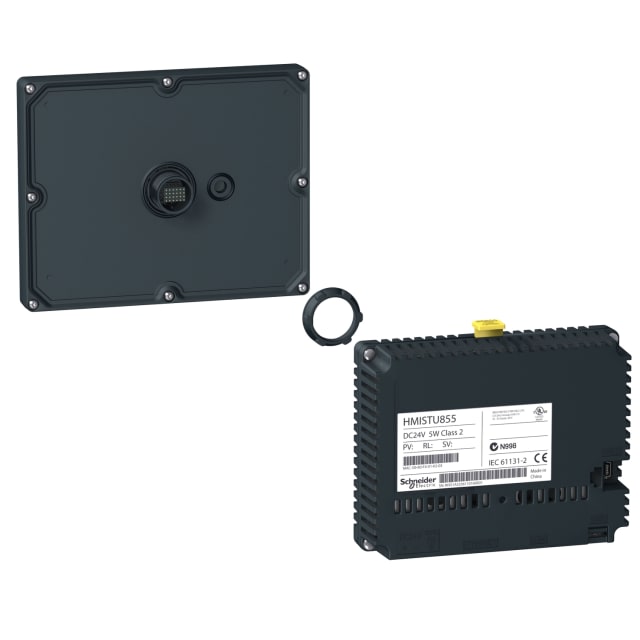

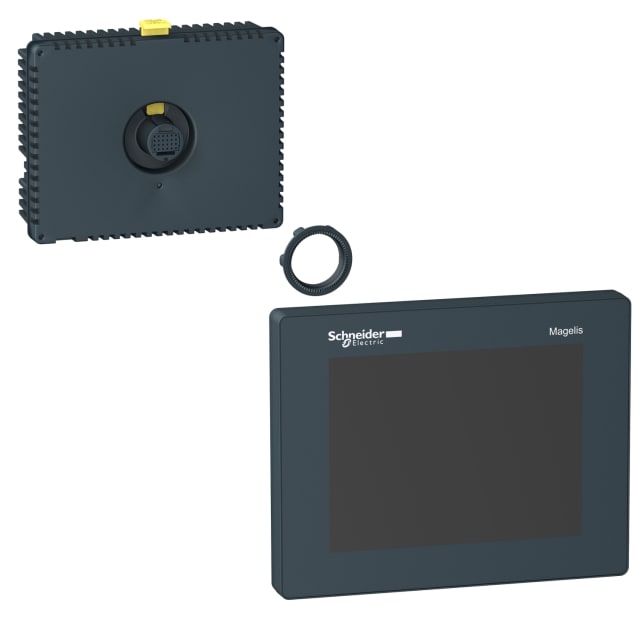

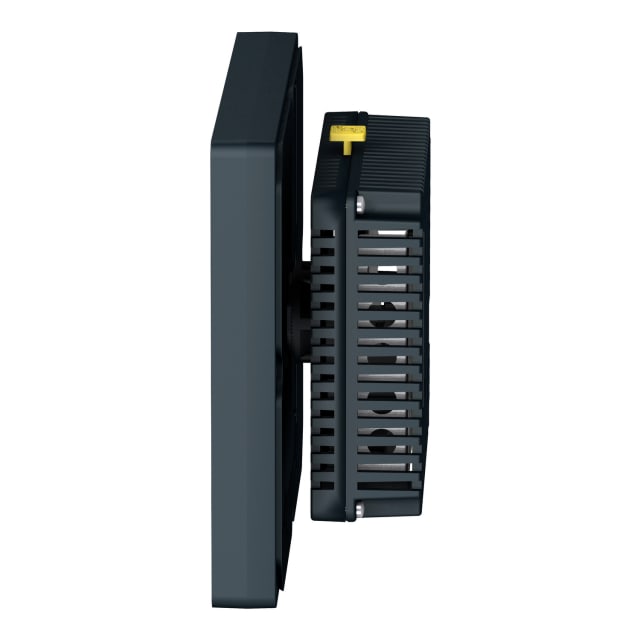

Avec une façade d’environ 163 mm de largeur pour 129,15 mm de hauteur et une profondeur totale de 56,5 mm, cet écran tactile industriel reste facile à intégrer dans une armoire, un pupitre ou un coffret de commande. Son montage direct en face avant simplifie l’installation sur machine. La protection frontale IP67 et le niveau NEMA 4X côté façade apportent une barrière adaptée aux environnements exposés aux projections, à la poussière ou aux nettoyages fréquents sur la face opérateur.

Fonctions d’exploitation utiles pour le suivi des process et des alarmes

L’HMISTU855 ne se limite pas à l’affichage de pages graphiques. Il permet également la signalisation, la gestion d’alarmes avec reconnaissance, la présentation de valeurs de process, l’affichage de listes et la consultation d’instructions opérateur. Ces fonctions sont particulièrement utiles pour améliorer la lisibilité des informations sur poste, guider l’utilisateur dans ses actions et rendre l’exploitation plus fluide lors des phases de production, de réglage ou de diagnostic.

Alimentation 24 V continu et mémoire adaptée aux projets d’IHM compacte

Alimenté en 24 V DC, cet écran tactile IHM s’intègre naturellement dans les armoires et circuits de commande industriels standards. Sa mémoire de projet utilisable de 16 384 Ko convient aux applications de petite et moyenne taille nécessitant des pages opérateur, des objets graphiques, des messages et des variables de communication. Pour une machine spéciale, un poste de pilotage local ou une cellule automatisée, il apporte une solution cohérente lorsque l’objectif est de conserver un encombrement réduit tout en gardant des fonctions de supervision bien structurées.

Une IHM Harmony STU adaptée aux machines compactes et postes opérateur dédiés

Ce modèle de la gamme Harmony STO & STU répond bien aux besoins des intégrateurs, tableautiers et services maintenance qui recherchent une interface opérateur 5,7 pouces avec écran couleur, Ethernet et liaisons série dans un format compact. Il s’emploie idéalement sur machines de conditionnement, unités de convoyage, petites lignes automatisées, skids techniques ou équipements de commande spécialisés nécessitant une interaction opérateur simple, lisible et bien organisée.
