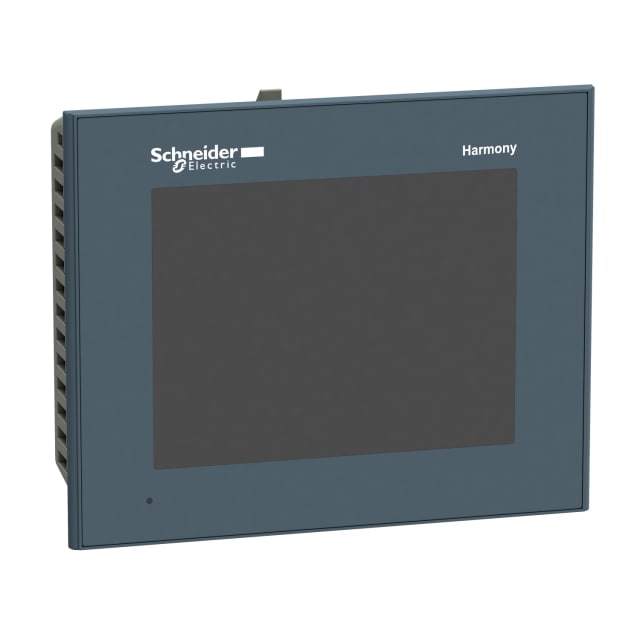

Écran tactile Magelis 5,7 pouces TFT Ethernet HMIGTO2310

Écran tactile HMI 5,7 pouces conçu pour la conduite machine

L’écran tactile Magelis 5,7 pouces TFT Ethernet HMIGTO2310 est une interface opérateur industrielle de la gamme Harmony GTO pensée pour l’affichage, la saisie et la supervision locale des équipements. Son écran couleur TFT de 5,7 pouces en résolution QVGA 320 x 240 permet de visualiser clairement les synoptiques, états machine, alarmes et valeurs de process dans un format compact, bien adapté aux pupitres de commande et armoires d’automatisation.

Affichage couleur TFT lisible pour synoptiques, alarmes et données process

Grâce à son affichage TFT 65 536 couleurs, ce pupitre HMI apporte une lecture confortable des informations essentielles d’exploitation. Il convient à la présentation des valeurs de process, à l’acquittement d’alarmes, au listage d’événements et à la consultation d’instructions opérateur. La technologie tactile résistive est adaptée à un usage industriel où l’on recherche une interaction simple, précise et directe sur l’interface, sans clavier intégré ni touches de fonction en façade.

Format compact pour intégration en façade d’armoire ou de machine

Avec une façade d’environ 169,5 mm de large pour 137 mm de haut et une profondeur de 59,5 mm, ce modèle trouve facilement sa place sur des équipements industriels compacts. Son montage en façade permet de créer un poste de commande clair et accessible sans encombrer la porte d’armoire. Ce format 5,7 pouces représente un bon compromis lorsqu’il faut afficher l’essentiel des informations machine tout en conservant une implantation maîtrisée.

Alimentation 24 V continu adaptée aux environnements d’automatisme

Le HMIGTO2310 fonctionne en 24 V DC, une alimentation standard dans les installations d’automatisation industrielle. Cette configuration facilite son intégration dans les architectures de commande existantes et dans les coffrets déjà équipés en courant continu. La mémoire utilisateur et projet de 96 MB permet de charger des applications de supervision avec pages opérateur, listes, prescriptions et objets graphiques, tout en restant sur un terminal de taille compacte.

Interfaces série et USB pour communication et exploitation terrain

Ce terminal dispose d’un ensemble d’interfaces pratiques pour le raccordement aux équipements et à l’exploitation quotidienne : ports série RS-232, RS-422 et RS-485, ainsi que deux interfaces USB. Cette connectique favorise l’échange avec différents automates, équipements de terrain ou périphériques de maintenance selon l’architecture mise en place. Il prend en charge notamment Modbus et EtherNet/IP selon les données disponibles, ce qui en fait une solution pertinente pour de nombreuses applications de dialogue homme-machine en environnement industriel.

Protection frontale renforcée pour une utilisation en milieu industriel

La face avant bénéficie d’un indice de protection IP67 et d’un niveau NEMA 4X en frontal, un atout pour les intégrations exposées aux poussières, projections et contraintes d’atelier sur la zone visible de l’écran. Cette conception facilite son emploi sur machines, postes opérateur ou lignes de production où la façade doit rester adaptée à un environnement industriel exigeant. Une LED d’état multicolore en façade permet également d’identifier rapidement le mode de fonctionnement du terminal.

Une interface opérateur efficace pour moderniser ou compléter une installation

Ce modèle Harmony GTO est particulièrement indiqué pour les besoins de supervision locale, de saisie de consignes, d’affichage d’états et de suivi de process sur machines spéciales, unités de production, convoyage ou automatismes industriels. Son écran tactile couleur, sa connectique orientée terrain, sa protection frontale élevée et son format compact en font un choix cohérent pour équiper une installation neuve ou remplacer un pupitre HMI 5,7 pouces dans une logique de continuité d’exploitation.
