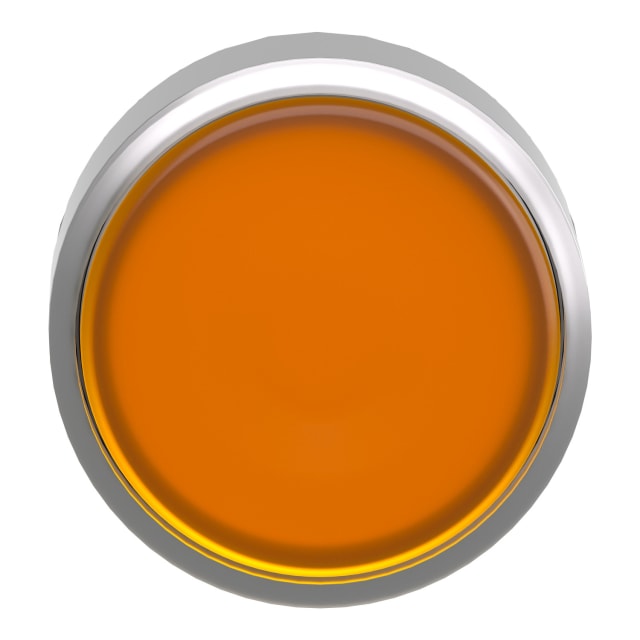

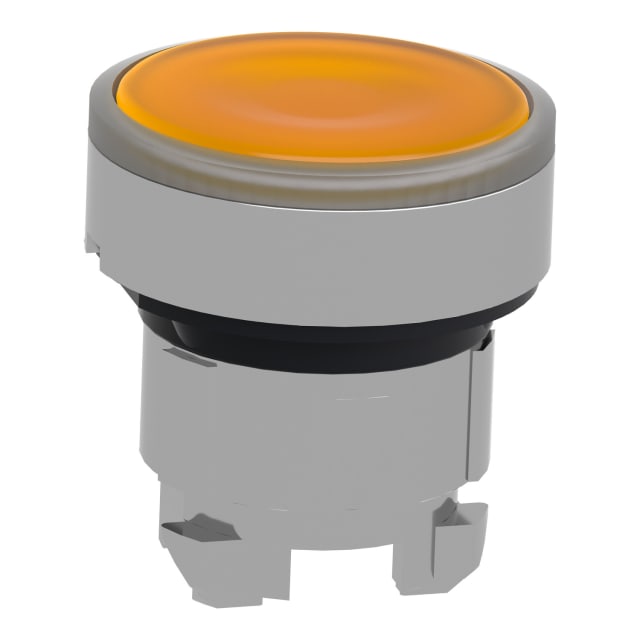

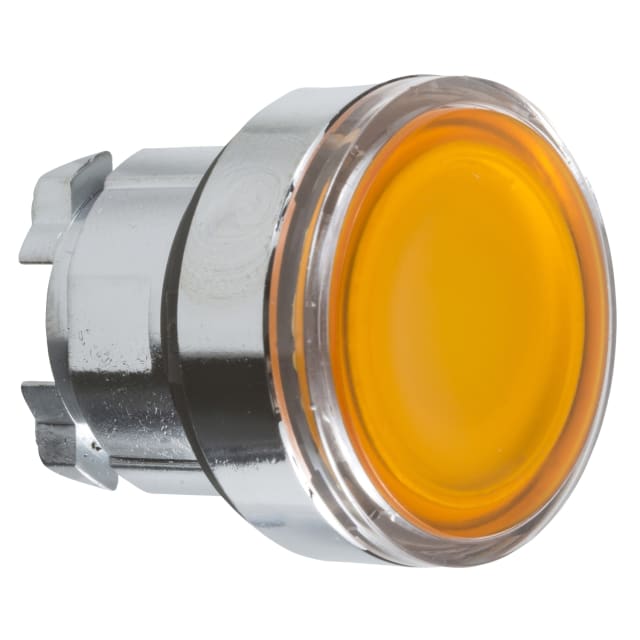

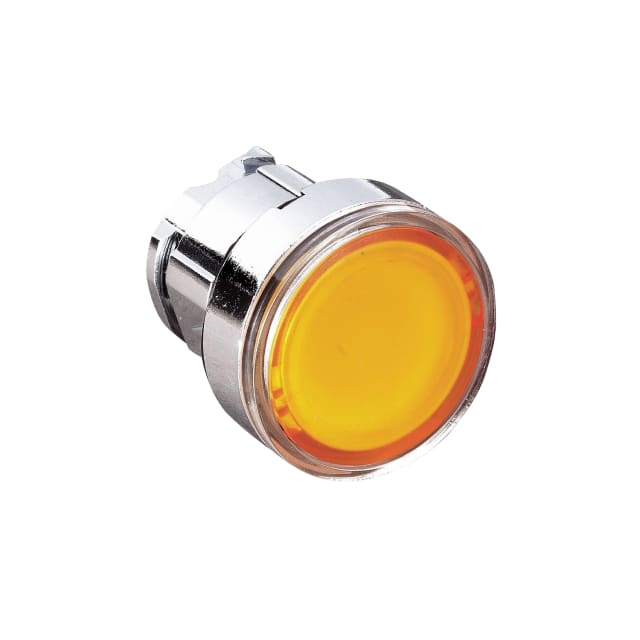

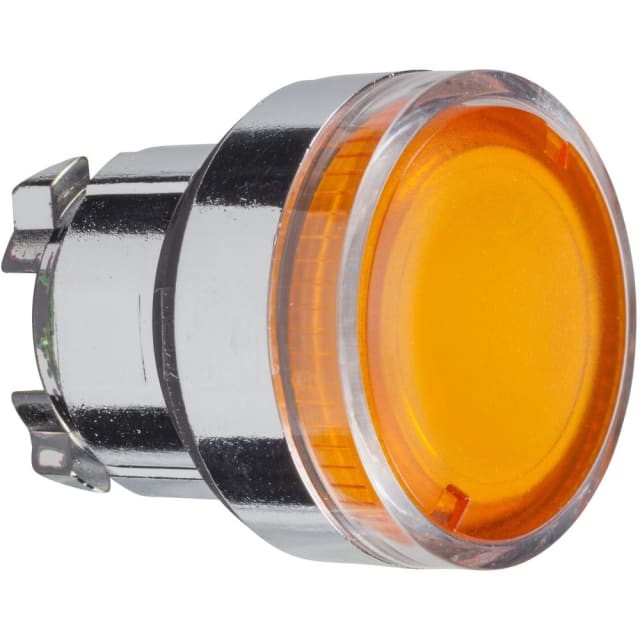

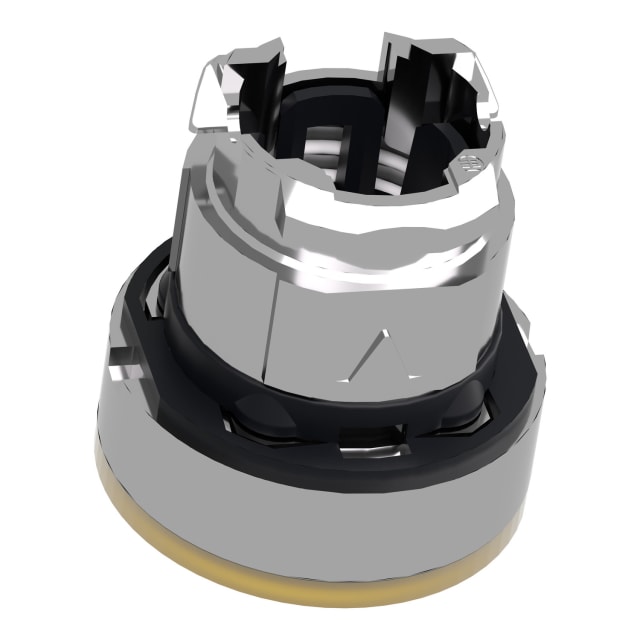

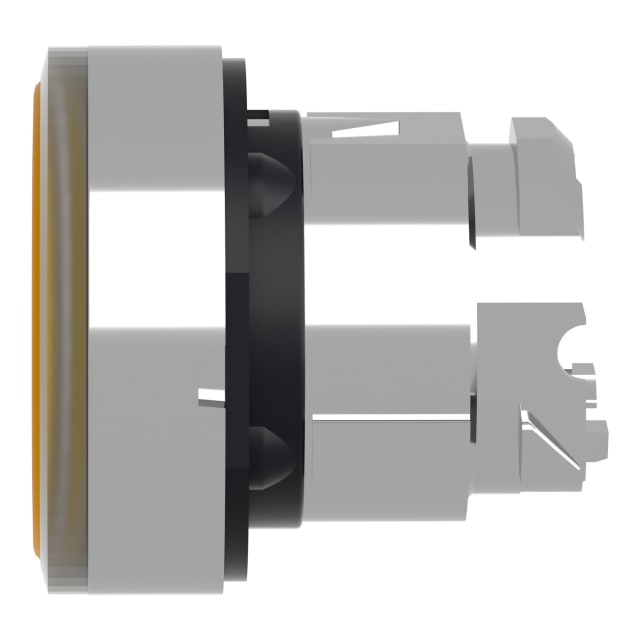

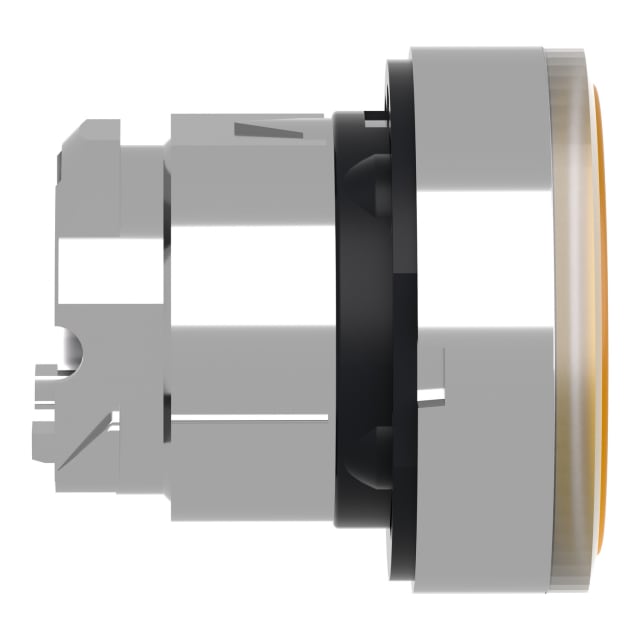

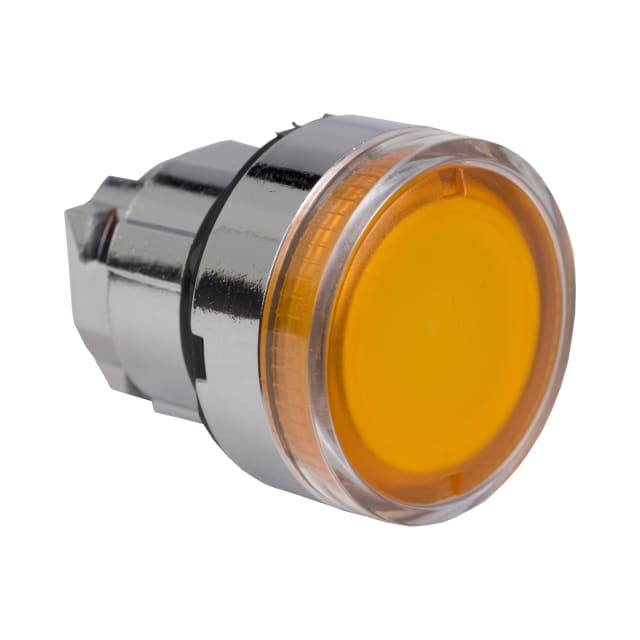

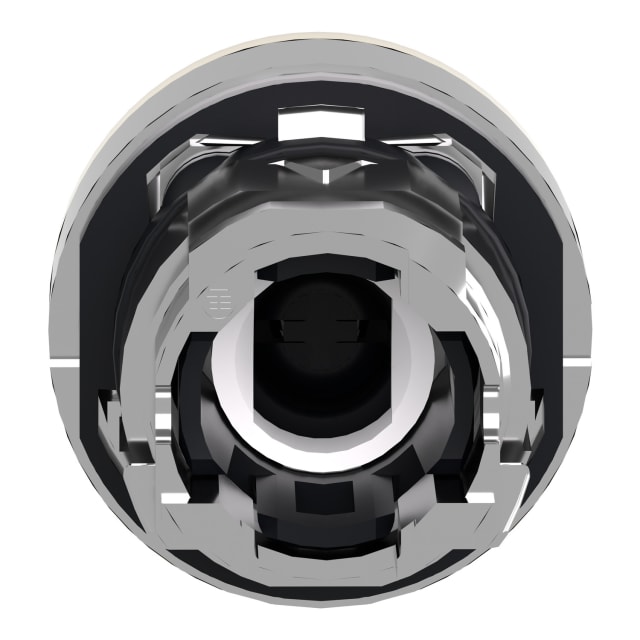

Tête bouton-poussoir lumineux jaune Ø22 mm ZB4BW35
Tête bouton-poussoir lumineux ronde jaune Ø22 mm Harmony XB4, avec anneau frontal chromé et protection IP66, adaptée à l’éclairage pour les applications d’appareillage électrique.
8.35€
Rupture de stock
Rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
Tête bouton-poussoir lumineux Ø22 mm pour montage en façade
Cette tête bouton-poussoir lumineux Harmony XB4 est conçue pour les interfaces de commande en diamètre 22 mm. Sa forme plate avec calotte ronde permet une intégration nette sur porte d’armoire, pupitre ou coffret de commande. Elle convient aux montages où l’on recherche une commande lumineuse lisible, compacte et adaptée aux environnements industriels ou techniques.
Repérage visuel efficace avec calotte orange et fonction lumineuse
La tête est équipée d’une calotte orange adaptée à l’éclairage, ce qui facilite l’identification du point de commande sur machine ou tableau. Ce type de bouton-poussoir lumineux est particulièrement pertinent pour signaler un ordre, un état ou une fonction nécessitant une visibilité immédiate. La lentille ronde non marquée conserve une présentation sobre et polyvalente, adaptée à de nombreuses fonctions de pilotage.
Format standard Ø22,5 mm pour appareillage de commande
Prévue pour un diamètre de perçage de 22,5 mm, cette tête s’intègre dans les découpes standard des organes de commande. Elle constitue une solution pratique pour le remplacement d’une tête existante ou pour l’assemblage d’un poste de commande personnalisé dans la gamme Harmony XB4. Son exécution à rappel par pression convient aux usages courants de commande impulsionnelle.
Face avant métal avec bague chromée pour une finition soignée
La présence d’un anneau frontal en métal avec finition chromée apporte une présentation propre en façade tout en s’accordant avec les ensembles de commande de la série. La construction plate limite le débord en face avant, ce qui est utile lorsque l’on souhaite conserver une surface de commande dégagée et facile à intégrer dans des environnements techniques, tertiaires ou industriels.
Protection IP66 en face avant pour les environnements exposés
Avec un indice de protection IP66 en face avant, cette tête de bouton-poussoir lumineux est adaptée aux installations soumises à la poussière, aux projections d’eau et aux nettoyages fréquents en façade. Ce niveau de protection en fait un choix pertinent pour les coffrets, pupitres et armoires installés dans des zones où la robustesse de la face avant et la tenue de l’interface de commande sont déterminantes.
Conçue pour composer un bouton-poussoir lumineux Harmony XB4
Il s’agit d’une tête seule destinée à être associée aux éléments compatibles de la gamme Harmony XB4 pour constituer un ensemble complet. Ce format modulaire permet de configurer la commande selon le besoin de l’installation, en conservant la cohérence de la gamme sur l’ensemble du pupitre. C’est un choix adapté pour la maintenance, le remplacement ciblé d’une tête ou la création d’un appareillage sur mesure.
Un composant pertinent pour maintenance, retrofit et création de pupitres
Cette tête bouton-poussoir lumineux Ø22 mm répond aux besoins des tableautiers, installateurs et services maintenance qui recherchent une pièce de commande claire, standardisée et facile à intégrer dans un appareillage existant. Sa conception plate, sa visibilité en façade et son montage sur perçage standard en font une solution adaptée aussi bien au remplacement qu’à l’équipement de nouvelles façades de commande.
Documentation PDF
Caractéristiques techniques
| Couleur du bouton | orange |
|---|---|
| Nombre de postes d'ordre | 1 |
| Exécution de la calotte/lentille | rond |
| Forme de construction du bouton | plat |
| Protection, frontale (IP) | IP66 |
| adapté à l'éclairage | oui |
| Diamètre de trou | 22.5 mm |
| Fonction de connection à enclenchement | non |
| Tâtant | oui |
| Marqué | non |
| Largeur de l'ouverture | 0 mm |
| Hauteur de l'ouverture | 0 mm |
| Couleur anneau frontal | chromé |
| Avec écran de protection | non |
| Avec anneau frontal | oui |
| Matière de la bague frontale | métal |
| Type de protection NEMA, frontale | autre |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même série que le produit consulté
Sur quel diamètre de découpe ce bouton-poussoir lumineux s’installe-t-il ?
Ce modèle est prévu pour un perçage standard de 22 mm, avec un diamètre de trou indiqué à 22,5 mm. Il s’intègre donc dans les panneaux et coffrets prévus pour l’appareillage 22 mm de la gamme Harmony XB4.
Ce produit est-il un bouton complet ou seulement une tête ?
Il s’agit d’une tête de bouton-poussoir de la série Harmony XB4, et non d’un ensemble complet à lui seul. Pour l’utiliser, il faut l’associer au corps, aux contacts et, selon le montage, au bloc lumineux compatibles de la gamme XB4/ZB4.
Peut-on utiliser cette tête en environnement industriel exposé à l’eau et à la poussière ?
Oui, la face avant est donnée pour un indice IP66. Cela signifie une bonne protection contre la poussière et les jets d’eau puissants, ce qui la rend adaptée aux environnements industriels exigeants.
Cette tête est-elle compatible avec un éclairage intégré ?
Oui, elle est indiquée comme adaptée à l’éclairage. En revanche, le choix du bloc lumineux, du type de lampe ou de la tension dépend de la configuration complète de l’ensemble XB4/ZB4 et doit être vérifié avant commande.
Quelle est la forme et la finition de ce bouton lumineux ?
La tête est ronde, à forme plate, avec une bague frontale chromée en métal. La couleur du bouton indiquée dans les caractéristiques est orange.
Ce bouton est-il marqué ou comporte-t-il un repérage en face avant ?
Non, cette version est non marquée. Elle convient donc pour une signalisation simple ou pour une identification réalisée séparément sur le pupitre ou le coffret.
