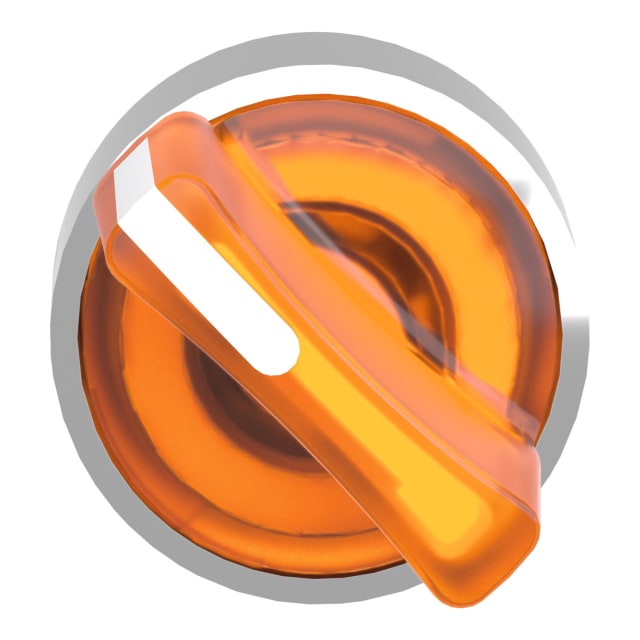

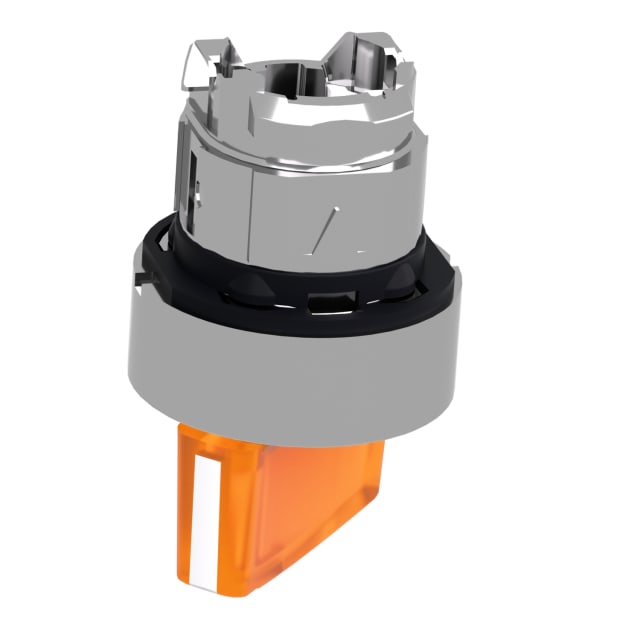

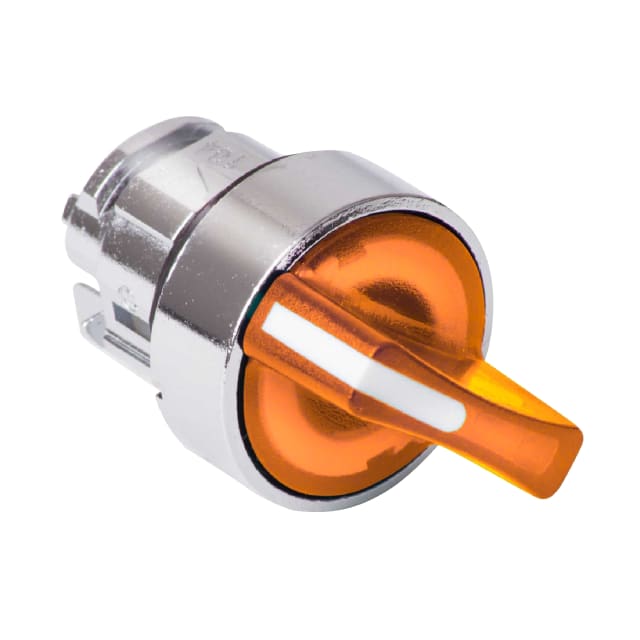

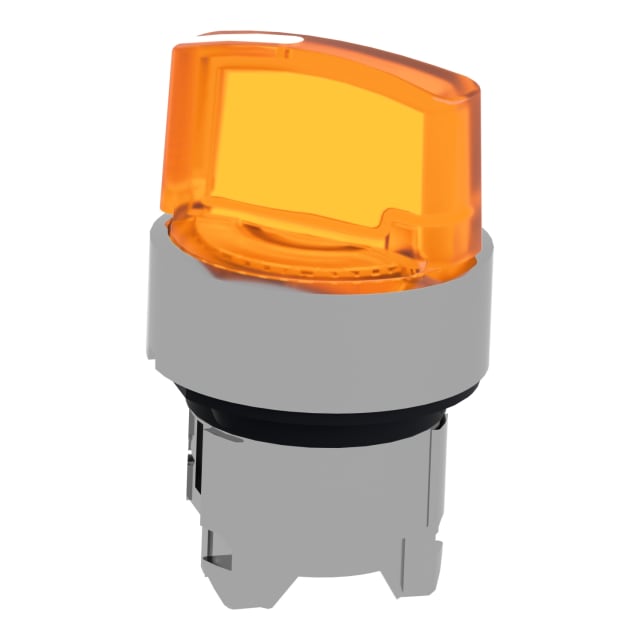

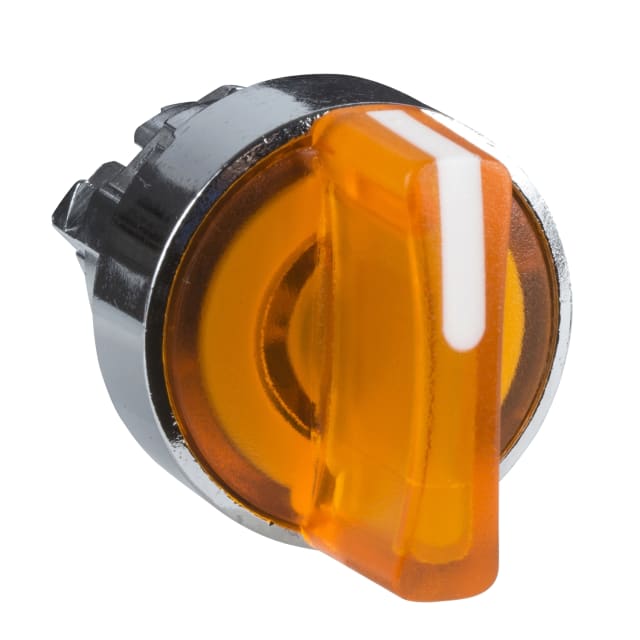

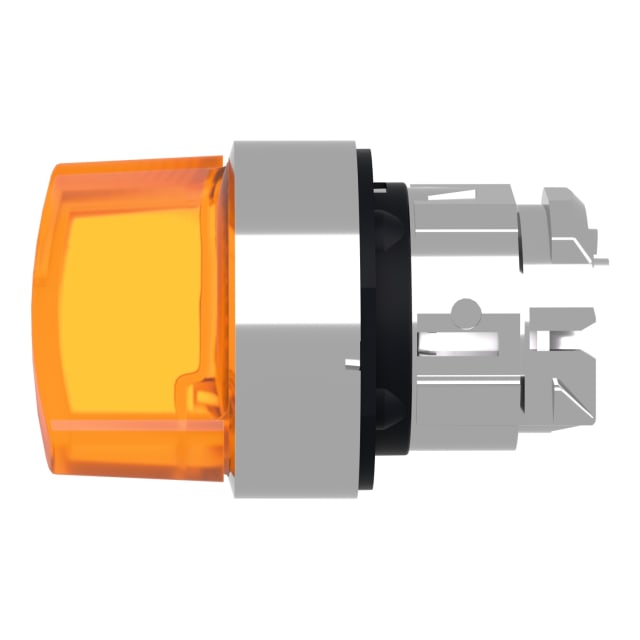

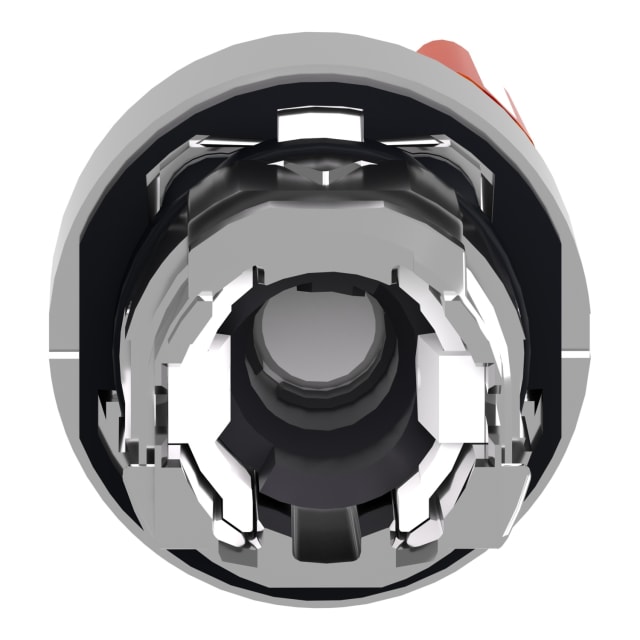

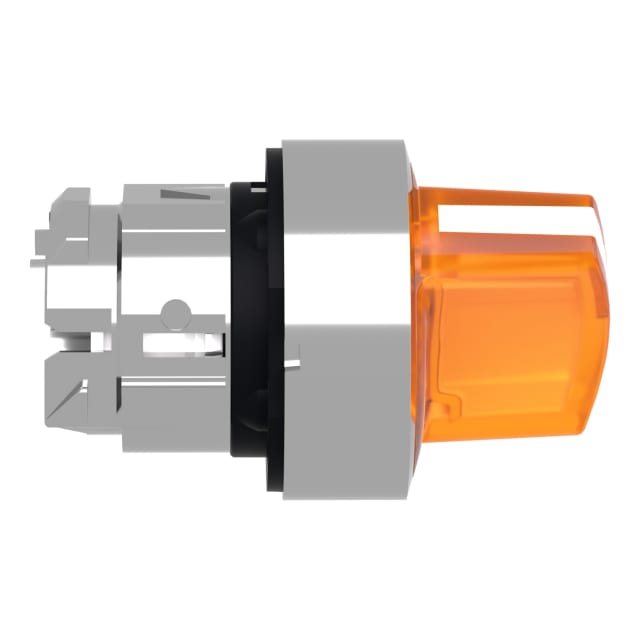

Tête bouton tournant lumineux 2 positions Ø22 jaune
Tête bouton rotatif lumineux 2 positions Ø22 mm, manette courte orange, calotte ronde, anneau frontal chromé, IP66, compatible éclairage, pour l’appareillage Harmony XB4.
20.87€
Rupture de stock
Rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
Tête lumineuse à manette rotative courte pour commande en façade Ø22
Cette tête de bouton tournant lumineux 2 positions Ø22 est conçue pour réaliser une commande sélective claire et visible sur porte d’armoire, pupitre ou coffret. Son format de perçage 22,5 mm correspond aux implantations standard de l’appareillage industriel, ce qui facilite son intégration dans une interface existante ou dans un nouvel ensemble de commande.
Commande maintenue sur 2 positions pour sélection nette de fonction
Avec ses 2 positions de commutation fixes, cette tête convient parfaitement aux fonctions de sélection ou de basculement nécessitant un maintien franc de la position choisie. La manette rotative courte améliore la lisibilité du poste de commande tout en conservant un encombrement maîtrisé en façade, ce qui est particulièrement adapté aux pupitres où l’espace est compté.
Version lumineuse pour repérage visuel renforcé
Adaptée à l’éclairage, cette tête est prévue pour un usage avec bloc lumineux compatible de la gamme Harmony XB4. La présence d’une calotte ronde lumineuse apporte un repérage immédiat de l’organe de commande, utile pour identifier rapidement un sélecteur actif, une fonction engagée ou une zone de manœuvre dans un environnement technique.
Finition orange avec anneau frontal chromé pour une lecture immédiate
L’organe de commande et la calotte lumineuse sont en finition orange, une teinte facilement repérable en façade. L’anneau frontal chromé en métal renforce la présence visuelle du sélecteur et s’intègre proprement dans les ensembles de commande de la série Harmony XB4. Cet habillage convient bien aux panneaux où la distinction rapide des fonctions est recherchée.
Protection frontale IP66 pour façades exposées
La protection IP66 en face avant permet l’utilisation de cette tête sur des équipements soumis aux poussières, aux projections d’eau et aux contraintes courantes d’environnement industriel. Ce niveau de protection en façade en fait une solution adaptée aux coffrets, boîtiers et pupitres devant conserver une commande accessible sans compromettre l’étanchéité du panneau.
Montage simple avec fixation à enclenchement
Cette tête de commande dispose d’une fonction de connexion à enclenchement, pensée pour simplifier l’assemblage avec les éléments compatibles. Elle se destine à une composition modulaire avec les blocs de contact et blocs lumineux associés, ce qui permet de configurer un poste de commande cohérent selon la fonction attendue, sans ajouter d’éléments superflus.
Intégration cohérente dans la gamme Harmony XB4
Issue de la série Harmony XB4, cette tête s’adresse aux monteurs, tableautiers et mainteneurs recherchant un appareillage de commande 22 mm à commande rotative lumineuse. Elle convient pour la création ou le remplacement d’un sélecteur lumineux 2 positions sur installation électrique, machine, armoire de distribution ou commande auxiliaire, avec une esthétique homogène sur l’ensemble de la façade.
Documentation PDF
Caractéristiques techniques
| Nombre de positions de commutation | 2 |
|---|---|
| Exécution de l'élément de commande | manette rotative courte |
| Couleur de l'élément de commande | orange |
| Exécution de la calotte/lentille | rond |
| Protection, frontale (IP) | IP66 |
| adapté à l'éclairage | oui |
| Couleur de la calotte de l'interrupteur lumineux | orange |
| Fonction de connection à enclenchement | oui |
| Tâtant | non |
| Diamètre de trou | 22.5 mm |
| Largeur de l'ouverture | 0 mm |
| Couleur anneau frontal | chromé |
| Hauteur de l'ouverture | 0 mm |
| Matière de la bague frontale | métal |
| Avec anneau frontal | oui |
| Classe de protection (NEMA) | autre |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même série que le produit consulté
Ce bouton tournant lumineux de 22 mm convient-il à une découpe standard de panneau ?
Oui, ce modèle Harmony XB4 est prévu pour un montage en Ø 22 mm, avec un diamètre de trou indiqué à 22,5 mm. Il est donc adapté aux perçages standards de l’appareillage industriel 22 mm.
À quoi sert une tête bouton tournant lumineux 2 positions ?
Elle permet de commander manuellement deux états ou deux fonctions distinctes depuis un pupitre ou un tableau de commande. La version lumineuse apporte un repérage visuel utile pour identifier l’état de commande.
Ce modèle est-il adapté à une utilisation en environnement industriel ?
Oui, sa protection frontale IP66 le rend adapté aux environnements exposés à la poussière et aux projections d’eau sur la face avant, dans le cadre d’un montage conforme.
La tête est-elle prévue pour être maintenue dans sa position ?
Oui, la fonction de connexion à enclenchement indique un fonctionnement à maintien. La position sélectionnée reste en place jusqu’à une nouvelle manœuvre.
Peut-on l’utiliser avec un éclairage intégré ?
Oui, ce modèle est indiqué comme adapté à l’éclairage. Il s’agit d’une tête lumineuse prévue pour les ensembles de commande compatibles de la gamme Harmony XB4.
Quel aspect visuel faut-il attendre de ce bouton ?
La tête est de type bouton tournant court, avec calotte ronde, anneau frontal chromé en métal et élément de commande de couleur orange selon les métadonnées produit.
