Tête de sélecteur orange Ø22 3 positions ZB4BK1353

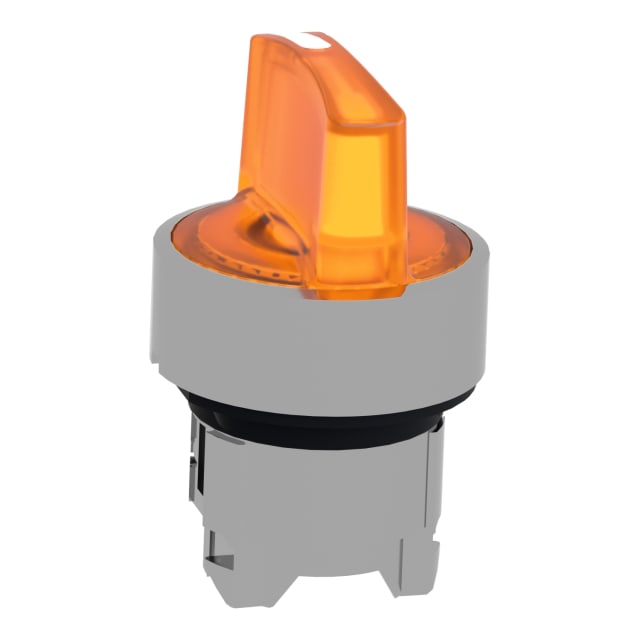

Cette tête de sélecteur lumineux Harmony XB4 possède une manette orange translucide et trois positions maintenues, à ±45°. Elle appartient au système de commande métallique de diamètre nominal 22 mm, avec une collerette chromée. La référence ZB4BK1353 désigne la tête : les blocs de contacts, l’unité lumineuse et les éléments d’assemblage compatibles se choisissent selon la fonction et la tension du circuit à commander.
21.89€ HTVA
20 en stock
20 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 21.89€ | 0% |
| 3-5 | 21.45€ | 2% |
| 6-10 | 21.23€ | 3% |
| 11+ | 21.01€ | 4% |
Trois positions qui restent sélectionnées
La manette présente trois positions maintenues, réparties à ±45° autour du centre. Elle reste dans la position choisie après relâchement. Cette mécanique la distingue des variantes à rappel par ressort ; le comportement électrique obtenu dépend ensuite des blocs de contacts associés à la tête de commande.
Une tête orange pour une unité lumineuse compatible

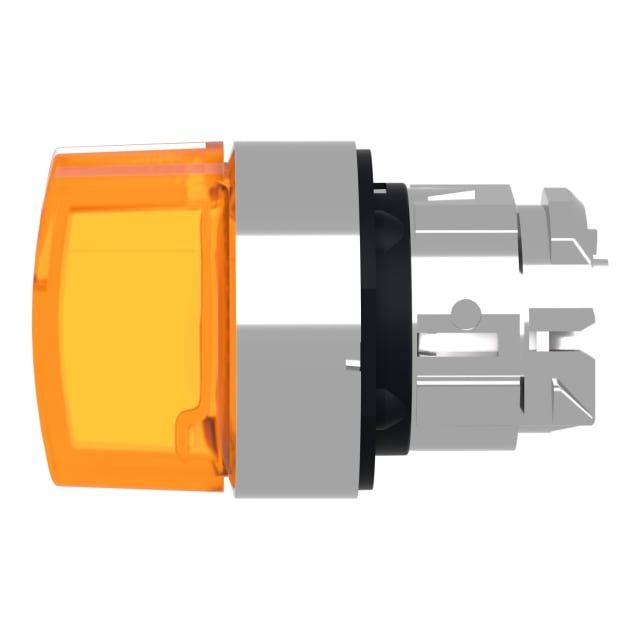

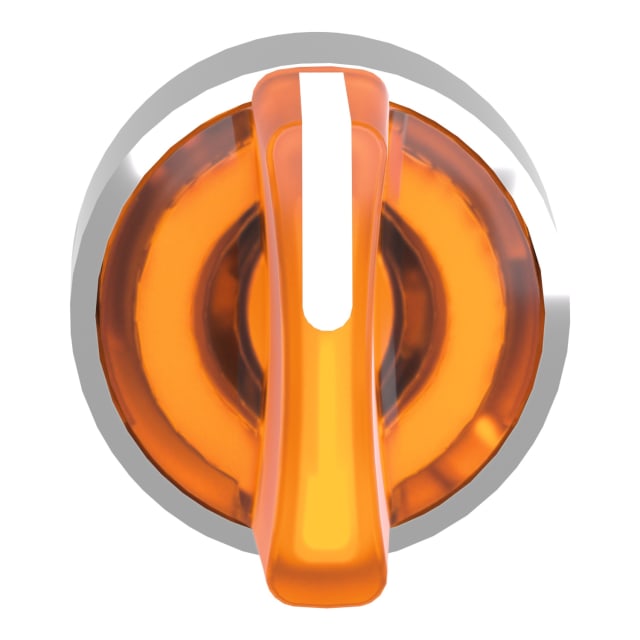

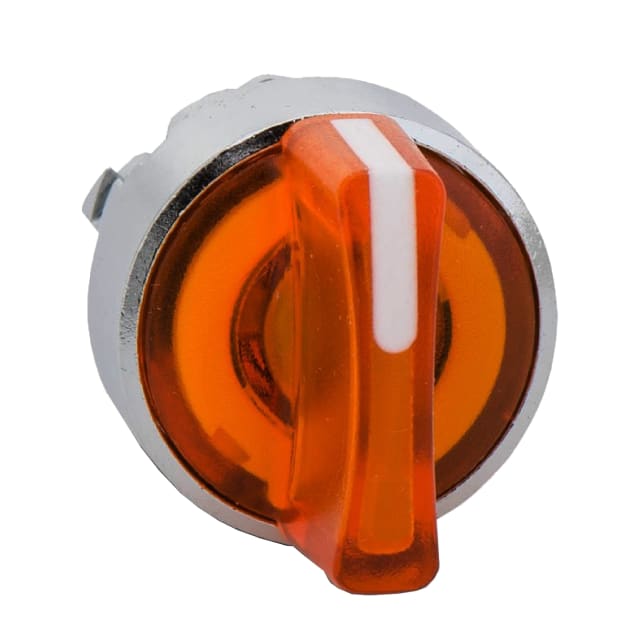

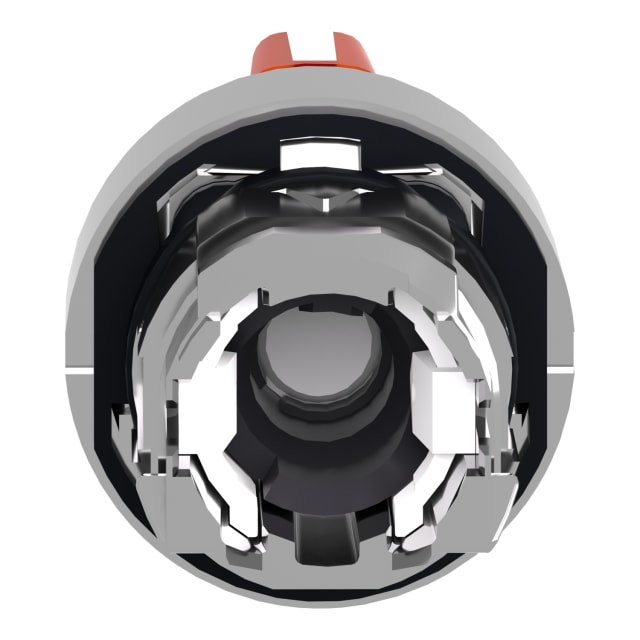

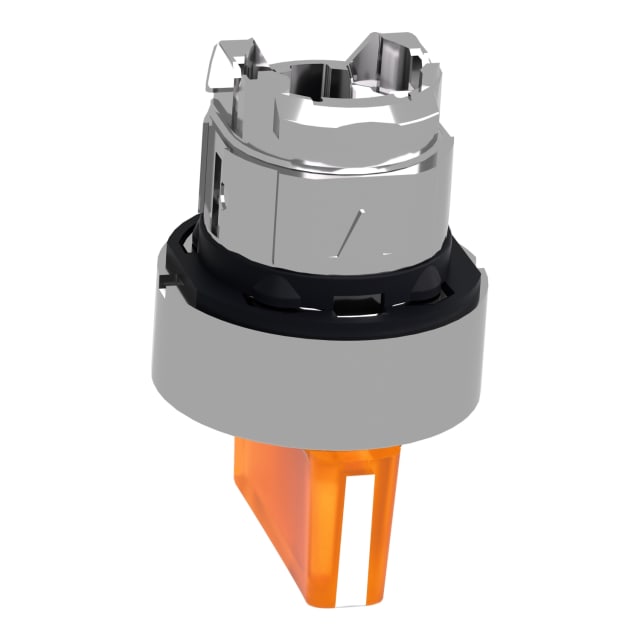

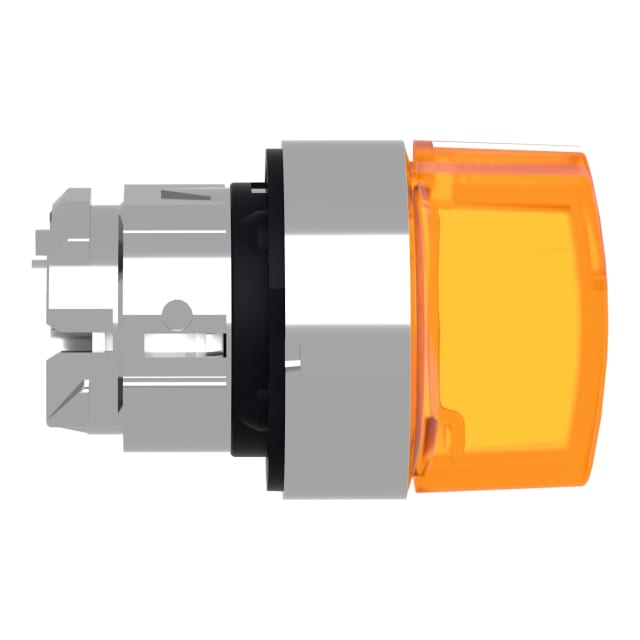

Le coloris de la manette est orange, avec un corps translucide et un repère blanc visible en façade. La tête est prévue pour être associée à un bloc LED universel compatible. Le choix de la tension d’alimentation concerne l’unité lumineuse correspondante et ne se déduit pas de cette référence de tête seule.
Prévoir le montage de diamètre nominal vingt-deux
La gamme est de diamètre nominal 22 mm ; le diamètre de perçage indiqué dans les caractéristiques est de 22,5 mm. La tête présente un encombrement de 29 × 29 × 43 mm. Vérifiez également l’espace arrière nécessaire aux éléments de fixation, aux blocs électriques et au raccordement retenus pour la commande.
Composer les blocs suivant la fonction souhaitée
La référence ZB4BK1353 est un élément de base du système Harmony XB4. Les contacts et l’élément lumineux sont à choisir dans les composants compatibles pour obtenir la fonction souhaitée. Le nombre et le type de contacts doivent suivre les possibilités d’assemblage de la gamme, sans assimiler la tête nue à un commutateur entièrement équipé.
Une construction métallique pour la commande machine
La collerette est en métal plaqué chrome et la fiche annonce une durée de vie mécanique de 500 000 cycles. La température de fonctionnement prévue va de −40 à +70 °C. Les protections frontales annoncées doivent être considérées avec les conditions de montage de la tête sur son panneau et les instructions de la gamme.
Documentation PDF
Caractéristiques techniques
| Nombre de positions de commutation | 3 |
|---|---|
| Exécution de l'élément de commande | manette rotative courte |
| Couleur de l'élément de commande | orange |
| Exécution de la calotte/lentille | rond |
| Protection, frontale (IP) | IP66 |
| adapté à l'éclairage | oui |
| Couleur de la calotte de l'interrupteur lumineux | orange |
| Fonction de connection à enclenchement | oui |
| Tâtant | non |
| Diamètre de trou | 22.5 mm |
| Couleur anneau frontal | chromé |
| Matière de la bague frontale | métal |
| Avec anneau frontal | oui |
| Classe de protection (NEMA) | 4X et 13 |
| Positions mécaniques | 3 positions maintenues, ±45° |
| Diamètre nominal de gamme | 22 mm |
| Encombrement de la tête | 29 × 29 × 43 mm |
| Durée de vie mécanique | 500 000 cycles |
| Température de fonctionnement | −40 à +70 °C |
| Poids net | 36 g |
| Poids brut du colis unitaire | 42 g |
| Dimensions du colis unitaire | 50 × 52 × 33 mm |
Produits de la même série que le produit consulté
La manette revient-elle seule au centre ?
Non. La référence comporte trois positions maintenues à ±45°. Les variantes à rappel par ressort sont différentes.
La couleur est-elle jaune ou orange ?
La référence ZB4BK1353 est identifiée comme orange dans les catalogues techniques fabricant, en cohérence avec les caractéristiques et les vues du produit.
La tête seule définit-elle la tension de commande ?
Non. La tension et les fonctions électriques dépendent des blocs de contacts et de l’unité lumineuse compatibles choisis pour l’assemblage.
