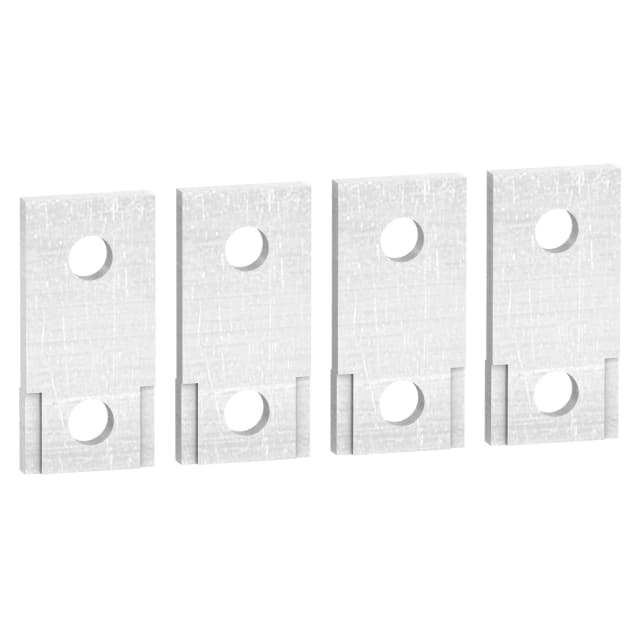

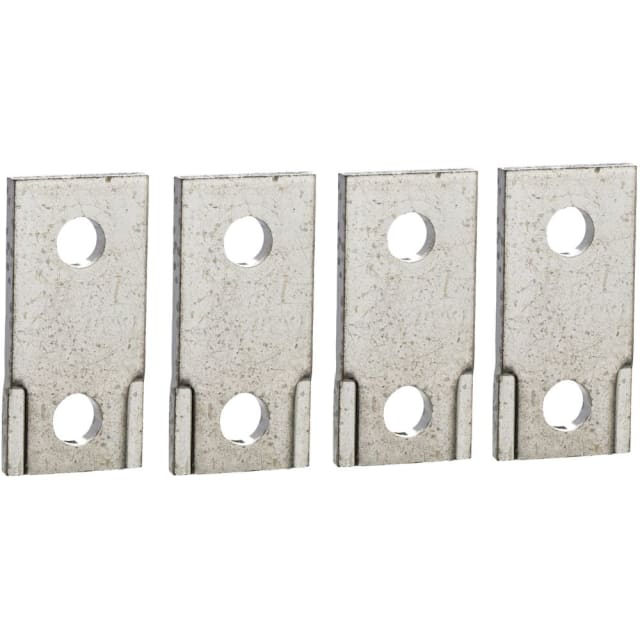

Prolongateurs de borne avec séparateur Compact NSX LV429264

Prolongateurs de borne droits avec séparateur pour Compact NSX

Les prolongateurs de borne avec séparateur Compact NSX LV429264 sont conçus pour étendre le raccordement sur les appareillages Compact NSX 100/160/250 et EasyPact CVS 100/160/250. Cette configuration droite facilite l’intégration dans un tableau électrique lorsque l’espace de câblage doit être mieux exploité, tout en conservant une implantation claire des connexions de puissance. Le kit comprend 4 éléments pour une exécution 4 pôles, avec séparateurs de phase flexibles destinés au renforcement de l’isolation entre conducteurs.

Une solution adaptée aux besoins de raccordement en tableau

Ce type d’accessoire répond à un besoin concret sur les départs et arrivées de disjoncteurs boîtier moulé : obtenir une zone de connexion plus accessible, plus lisible et mieux organisée. Les côtes anti-rotation permettent une fixation sur bornes standard avec un bon maintien mécanique, ce qui simplifie la mise en œuvre lors de l’assemblage ou de l’évolution d’un coffret de distribution. Pour l’intégrateur, c’est un accessoire utile pour gagner en confort de câblage sans modifier l’architecture de l’appareil principal.

Compatibilité claire pour éviter les erreurs de sélection

Ce jeu de prolongateurs de borne est prévu pour les appareils Compact NSX100 à NSX250 ainsi que pour EasyPact CVS 100 à 250. Cette compatibilité ciblée permet d’équiper les protections concernées avec un accessoire cohérent avec leur encombrement et leur plage d’utilisation. Dans un environnement de chantier, de maintenance ou de remplacement, cette précision est importante pour sécuriser le choix du bon accessoire de raccordement et éviter les confusions entre séries ou calibres voisins.

Performances électriques adaptées à la distribution basse tension

Ces prolongateurs sont prévus pour un courant nominal jusqu’à 250 A, avec un courant d’emploi Ie de 125 A. Ils conviennent à des tensions d’emploi de 230 V CA entre phase et neutre, et 440 V CA entre phases, en 50/60 Hz. Pour les contraintes dynamiques, ils admettent un courant de crête Ipk de 18 kA pendant 60 ms et de 26 kA pendant 6 ms. Ces valeurs en font un accessoire pertinent pour les ensembles de distribution où la continuité du raccordement et la tenue électrique doivent rester compatibles avec les exigences de l’appareillage associé.

Renforcement de l’isolation et maîtrise des distances entre phases

La présence de séparateurs de phase flexibles apporte un avantage direct dans les tableaux compacts ou fortement câblés : elle aide à mieux matérialiser les zones de raccordement et à renforcer l’isolation entre pôles. L’ensemble est spécifié pour un degré de pollution 3 et une catégorie de surtension III, avec une rigidité diélectrique de 2 500 V CA. En pratique, cela en fait un accessoire bien adapté aux environnements de distribution électrique où la tenue d’isolement et la séparation des conducteurs participent à une conception plus propre du tableau.

Format pratique pour l’intégration dans l’enveloppe

Avec des dimensions de 100 mm de hauteur, 126 mm de largeur et 50,5 mm de profondeur, ce kit reste compatible avec une implantation rationnelle dans de nombreux coffrets et tableaux. Son poids de 390 g traduit un accessoire de raccordement pensé pour s’ajouter sans alourdir inutilement l’ensemble. La position de montage droite est particulièrement intéressante lorsque l’on recherche une sortie de connexion alignée, simple à repérer et facile à reprendre lors des opérations de câblage ou de maintenance.

Un accessoire technique pour les environnements d’exploitation courants
