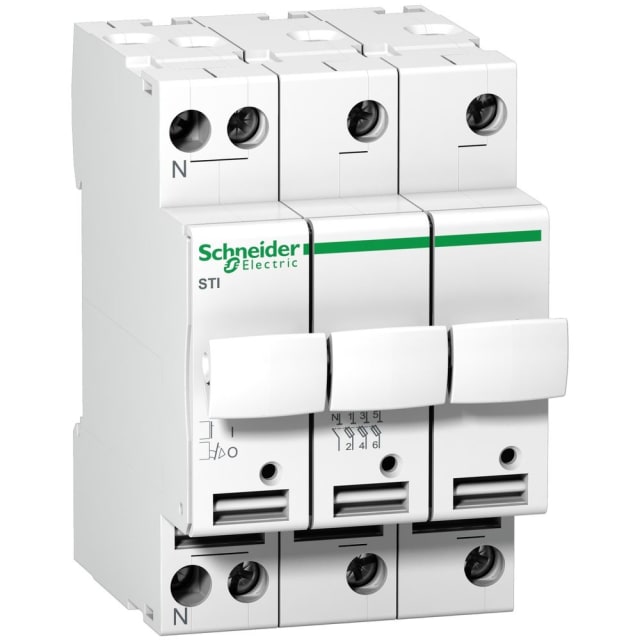

Fusible-sectionneur Acti 9 STI 3P+N 25A A9N15658

Fusible-sectionneur 3P+N conçu pour la protection et le sectionnement en tableau

Le fusible-sectionneur Acti 9 STI 3P+N 25A est destiné aux tableaux de distribution nécessitant à la fois une fonction de coupure et l’intégration de fusibles cylindriques. Cette configuration permet d’assurer un sectionnement net du circuit tout en accueillant des fusibles au format 10 x 38 mm. Son format modulaire en fait une solution adaptée aux ensembles électriques où l’encombrement, la lisibilité et l’accessibilité des appareillages sont importants.

Format 10 x 38 mm et calibre 25 A pour une intégration claire

Ce modèle est prévu pour des fusibles de dimension 10 x 38 mm, avec un calibre assigné de 25 A. Ce choix convient aux installations qui demandent une protection par fusible bien identifiée, facile à repérer et simple à intégrer dans une architecture modulaire. L’association entre sectionneur et porte-fusible dans un seul appareil aide à rationaliser le câblage du tableau et à maintenir une organisation plus propre des départs protégés.

Montage sur barre DIN pour une mise en place rapide en coffret

Conçu pour une installation sur barre DIN, ce fusible-sectionneur s’intègre directement dans les tableaux et coffrets standards. Sa largeur de 3 modules facilite le repérage de l’espace nécessaire lors de la préparation du rail, tout en restant compatible avec des configurations de distribution compactes. Sa profondeur totale de 44 mm contribue également à une implantation maîtrisée dans les enveloppes où la place disponible derrière la porte ou sous plastron doit être prise en compte.

Configuration 3 pôles avec neutre associé pour les circuits triphasés

La conception 3P+N répond aux besoins des circuits triphasés avec neutre, dans les environnements où la coupure coordonnée des conducteurs est recherchée au sein d’un appareillage modulaire. Cette architecture est particulièrement pertinente pour les départs techniques et les protections spécifiques en distribution électrique. Le produit est annoncé avec 3 pôles et sans conducteur neutre à connexion, ce qui permet de bien identifier son mode d’intégration avant sélection dans le tableau.

Tension nominale 500 V pour les applications de distribution adaptées

Avec une tension nominale de 500 V, ce fusible-sectionneur Acti 9 STI est dimensionné pour des usages de distribution électrique nécessitant ce niveau de tenue. Cette donnée est importante pour vérifier la cohérence avec l’installation en place, le choix des fusibles associés et l’ensemble des appareillages présents dans le coffret. Pour le professionnel, cela permet de sécuriser le choix du produit dès la phase de préparation du chantier ou de maintenance.

Verrouillage possible et indication visuelle de défaut

Ce modèle est verrouillable, un avantage pratique pour les interventions, les opérations de consignation et les contextes où l’on souhaite limiter toute manœuvre non autorisée. Il dispose également d’une annonce de défaut optique, utile pour repérer plus rapidement l’état du circuit protégé et faciliter le diagnostic lors des opérations d’exploitation ou de maintenance. Ces fonctions apportent un vrai confort d’usage dans les tableaux où la rapidité d’identification compte.

Protection IP20 et conception adaptée à l’usage en tableau électrique

Sa classe de protection IP20 correspond à un usage en intérieur de coffret ou de tableau, dans un environnement où l’appareil est intégré dans une enveloppe prévue pour la distribution électrique. Ce niveau de protection s’inscrit dans une logique d’installation modulaire soignée, avec appareillage monté sur rail et protégé par son coffret. Pour un achat sûr et cohérent, ce fusible-sectionneur Acti 9 STI se distingue par sa compatibilité avec les tableaux modulaires, son format 3 modules et son fonctionnement pensé pour les circuits protégés par fusibles cylindriques.
