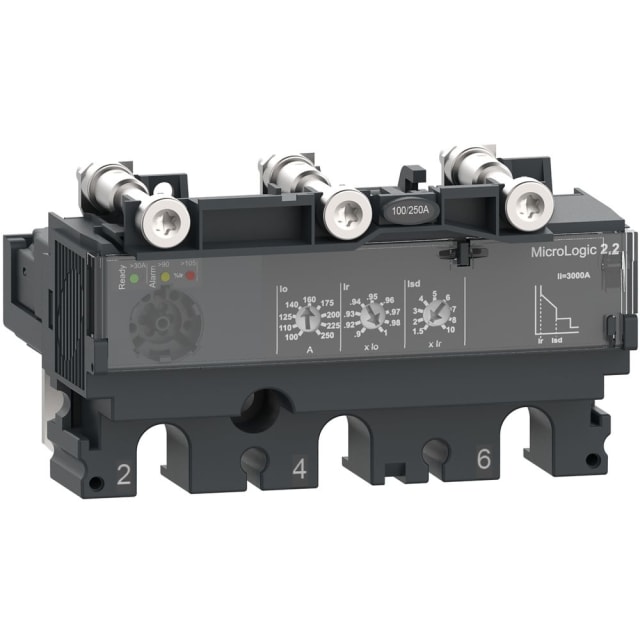

Déclencheur électronique 3P 40A MicroLogic 2.2 C1032D040

Déclencheur électronique MicroLogic 2.2 3P 40 A pour disjoncteurs ComPacT NSX100/160/250

Ce déclencheur électronique 3 pôles 40 A MicroLogic 2.2 est conçu pour équiper les disjoncteurs ComPacT NSX100, NSX160 et NSX250. Il apporte une protection électronique de base adaptée aux applications de distribution électrique nécessitant un réglage précis de la surcharge et une gestion cohérente des défauts de court-circuit. Son format dédié à la plateforme ComPacT NSX facilite l’intégration dans les ensembles de protection et de distribution en tableau.

Protection surcharge réglable pour une adaptation plus fine de l’installation

La plage de réglage surcharge de 18 à 40 A permet d’ajuster le seuil de protection au plus près du courant d’exploitation réel. Cette souplesse est particulièrement utile pour adapter le déclencheur à la charge protégée tout en conservant une marge de fonctionnement maîtrisée. Le courant permanent de mesure lu de 40 A en fait une solution pertinente pour les départs où la stabilité du réglage et la lisibilité des valeurs comptent dans le choix du dispositif.

Gestion du court-circuit avec déclenchement retardé et seuils clairement définis

Ce modèle intègre un déclencheur de court-circuit retardé, adapté aux architectures où la sélectivité et la coordination des protections doivent être prises en compte. Le réglage du courant de déclenchement instantané en cas de court-circuit s’étend de 27 à 400 A, avec une intensité de déclenchement de court-circuit non retardé fixée à 600 A. Cette configuration permet de mieux dimensionner la réponse de la protection selon le niveau de contrainte attendu sur le départ concerné.

Architecture 3 pôles adaptée à la distribution AC jusqu’à 690 V

Prévu pour des circuits en courant alternatif, ce déclencheur fonctionne avec une tension d’alimentation AC jusqu’à 690 V à 50 Hz comme à 60 Hz. Sa conception 3 pôles répond aux besoins des départs triphasés dans les tableaux de distribution, avec une logique de protection électronique dédiée aux usages standards de puissance. L’absence d’alimentation en courant externe simplifie également son intégration dans l’appareillage compatible.

Une solution ciblée pour la protection électronique sans fonction différentielle

Ce déclencheur est destiné à une fonction de protection électronique sans protection de fuite à la terre intégrée. Il convient donc aux configurations où la protection différentielle est traitée par un autre équipement, ou lorsqu’elle n’est pas requise sur le départ concerné. Cette approche permet de composer une protection plus précisément adaptée à l’architecture du tableau et au niveau de sélectivité recherché.

Intégration propre dans les appareils ComPacT NSX de nouvelle génération

Issu de la série ComPacT NSX nouvelle génération, ce déclencheur MicroLogic 2.2 est pensé pour une compatibilité directe avec les châssis NSX100 à NSX250 prévus pour cette famille. Son encombrement de 104,7 mm de largeur, 59,7 mm de hauteur et 89,4 mm de profondeur aide à anticiper l’intégration dans l’appareil et l’organisation du tableau. C’est un choix adapté pour le remplacement d’un déclencheur existant comme pour la préparation d’un disjoncteur configuré selon le besoin réel du départ.

Un composant pertinent pour la maintenance et la configuration des protections

Dans un environnement de maintenance, d’extension d’installation ou de reconfiguration de tableau, ce déclencheur électronique 40 A permet de retrouver une configuration cohérente avec les exigences de protection du départ. L’absence de contacts auxiliaires intégrés oriente clairement ce produit vers sa fonction principale : assurer la protection électronique du circuit avec les réglages attendus sur la surcharge et le court-circuit, dans l’écosystème ComPacT NSX.
