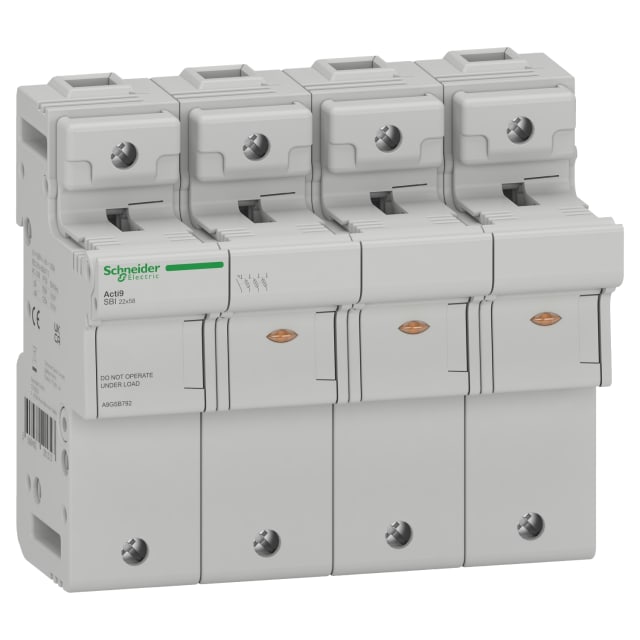

Porte-fusible 3P+N 125A Acti9 SBI A9GSB792

Porte-fusible 3P+N 125A pour cartouches 22 x 58 mm

Ce porte-fusible Acti9 SBI 3P+N 125A est conçu pour recevoir des fusibles au format 22 x 58 mm dans les tableaux de distribution et les ensembles de protection nécessitant une coupure par fusible. Sa configuration 4 pôles permet de traiter les trois phases et le neutre dans un encombrement adapté aux installations modulaires sur rail DIN. Il répond aux besoins des applications où l’on recherche une protection par cartouche avec un pouvoir de coupure élevé, notamment en environnement tertiaire technique et industriel.

Adapté aux installations de distribution et aux départs à fortes contraintes

Avec un calibre de 125 A et une tension nominale de 690 V, ce porte-fusible s’intègre dans les circuits de distribution où la protection par fusible reste particulièrement pertinente. Il convient aussi bien aux fusibles à usage général qu’aux fusibles dédiés à l’application moteur. Ce positionnement en fait une solution intéressante pour les départs nécessitant une protection sélective, lisible et simple à maintenir dans le temps.

Signalisation visuelle immédiate du fusible déclenché

L’un des points forts de ce modèle est son annonce de défaut optique. En cas de soufflage d’une cartouche, le témoin lumineux facilite l’identification rapide du pôle concerné, ce qui réduit le temps de diagnostic lors des opérations d’exploitation ou de maintenance. Dans un coffret ou une armoire comportant plusieurs départs protégés, cette indication visuelle apporte un vrai confort d’intervention et aide à limiter les recherches inutiles.

Montage rail DIN simple dans les tableaux modulaires

Prévu pour une pose sur barre DIN, ce porte-fusible s’installe selon des méthodes connues des professionnels du matériel électrique. Sa largeur de 8 modules permet d’anticiper précisément l’occupation dans le tableau, tandis que sa profondeur totale de 50,5 mm facilite l’intégration dans de nombreux coffrets et enveloppes. Cette conception modulaire est particulièrement pratique pour les opérations de câblage, d’extension ou de remplacement dans une distribution existante.

Configuration 3P+N pensée pour les circuits triphasés

La version 3P+N répond aux besoins des réseaux triphasés avec neutre, tout en conservant une architecture claire dans le tableau. Le produit dispose de 4 pôles, avec neutre non raccordé en coupure simultanée selon les caractéristiques disponibles. Cette configuration aide à structurer proprement la protection des départs triphasés et à maintenir une lecture cohérente de l’appareillage dans les ensembles de distribution.

Protection des personnes et intégration en façade de tableau

Avec un indice de protection IP20, ce porte-fusible est destiné à une intégration dans un tableau ou une enveloppe adaptée, où il participe à une distribution organisée et protégée contre les contacts accidentels en face avant dans les conditions normales d’installation. L’appareil n’est pas verrouillable, ce qui oriente son usage vers des configurations où la consignation est gérée à l’échelle du tableau, de l’armoire ou de la procédure d’intervention.

Une solution modulaire Acti9 SBI pour les protections spécifiques

Dans la gamme Acti9 SBI, ce porte-fusible trouve naturellement sa place dans les applications de protections électriques spécifiques, en complément des appareillages modulaires de tableau. Il permet de construire des départs protégés de manière nette, avec un format de cartouche largement utilisé en distribution technique. Pour l’installateur comme pour l’exploitant, c’est un choix pertinent lorsqu’il faut associer format modulaire, calibre élevé, lecture rapide de l’état des fusibles et compatibilité avec les usages courants en protection de circuits et d’équipements.
