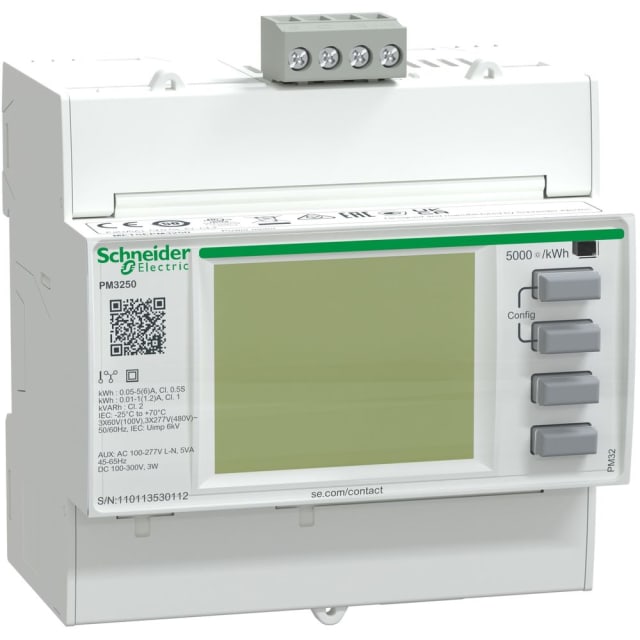

Centrale de mesure électrique RS485 PM3250 METSEPM3250

Centrale de mesure électrique RS485 pour le suivi des réseaux triphasés

La centrale de mesure électrique PM3250 est conçue pour superviser les grandeurs essentielles d’une installation avec une lecture claire et rapide sur écran LCD. Ce modèle sur barre DIN convient aux architectures trois conducteurs ou quatre conducteurs et permet de suivre les valeurs utiles au pilotage énergétique comme la tension, le courant, la puissance active, la puissance réactive, la puissance apparente et le facteur de puissance. Sa communication RS485 avec protocole Modbus facilite l’intégration dans une supervision technique, un coffret de distribution ou une solution de gestion des consommations.

Mesures électriques complètes pour analyser les usages et les dérives

Cette centrale de mesure PowerLogic PM3000 regroupe les fonctions attendues pour un contrôle énergétique précis. Elle agit comme ampèremètre, voltmètre, instrument de mesure de puissance active et varmètre, avec affichage des données directement en façade. Elle permet ainsi de comparer les charges, d’identifier les déséquilibres, de suivre le comportement d’un départ ou d’un tableau, et d’objectiver les actions de réduction des coûts d’énergie. La présence du facteur de puissance et de la puissance apparente apporte une lecture plus fine des performances réelles de l’installation.

Communication RS485 Modbus pour l’intégration en GTB et supervision

La présence d’une interface RS485 compatible Modbus constitue un atout majeur pour les installations qui nécessitent une remontée des mesures à distance. La PM3250 s’intègre facilement dans une architecture de comptage divisionnaire, de supervision multi-tableaux ou de suivi énergétique centralisé. Elle convient particulièrement aux environnements où l’on souhaite historiser les consommations, consolider des indicateurs d’exploitation ou surveiller plusieurs départs depuis un automate, un superviseur ou une passerelle de communication.

Format compact sur rail DIN pour une intégration simple en coffret

Avec son montage sur barre DIN et son encombrement optimisé, cette centrale de mesure trouve facilement sa place dans les armoires et coffrets électriques. Son format compact de 90 mm de large, 101,5 mm de haut et 70 mm de profondeur permet une implantation rationnelle sans alourdir l’agencement du tableau. Le raccordement accepte une section de conducteur monofilaire de 6 mm², ce qui facilite la mise en œuvre dans de nombreuses configurations de câblage en distribution tertiaire ou industrielle.

Large plage d’alimentation et compatibilité avec différents schémas de mesure

La PM3250 accepte une alimentation AC ou DC, avec une plage de 173 à 480 V en courant alternatif à 50 Hz comme à 60 Hz, et de 100 à 300 V en courant continu. Cette polyvalence simplifie son intégration dans des installations existantes ou neuves. Le produit dispose de 4 entrées de mesure de tension et de 6 entrées de mesure de courant, avec un courant nominal de 5 A et un courant maximal de 10 A, ce qui le rend adapté aux montages de mesure indirecte couramment utilisés pour le suivi de réseaux triphasés.

Affichage lisible et acquisition rapide pour le contrôle d’exploitation

Son écran LCD en 128 x 96 pixels offre une lecture structurée des informations de mesure directement en façade. La fréquence d’échantillonnage de 3200 Hz permet un suivi réactif des grandeurs électriques, utile pour observer le comportement des charges et contrôler les conditions d’exploitation. La plage de mesure de fréquence de 45 à 65 Hz couvre les usages classiques en réseau alternatif, ce qui en fait un équipement pertinent pour la surveillance continue de tableaux de distribution, d’ateliers techniques ou de bâtiments équipés d’une gestion énergétique.

Une solution pertinente pour le comptage énergétique et le suivi de performance

Cette centrale de mesure électrique RS485 répond aux besoins des installateurs, tableautiers et exploitants qui recherchent une lecture exploitable des consommations et des grandeurs de puissance sans multiplier les appareils. Elle s’adresse aussi bien au suivi d’un départ principal qu’au comptage d’une zone, d’un atelier ou d’un sous-ensemble technique. Dans une logique d’optimisation des coûts d’énergie, la PM3250 permet de disposer d’indicateurs fiables pour mieux répartir les charges, comprendre les usages et améliorer le pilotage des installations électriques.
