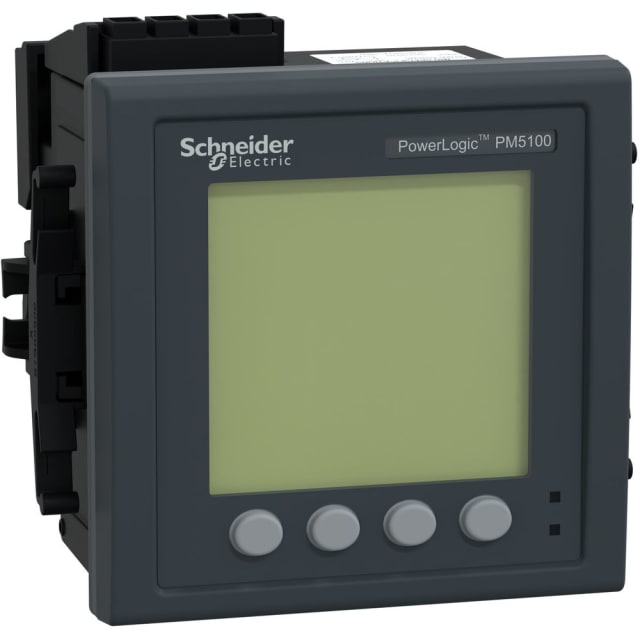

Centrale de mesure Modbus encastrée MID METSEPM5111

Centrale de mesure encastrée MID pour le comptage d’énergie et le suivi d’installation

La centrale de mesure Modbus encastrée MID METSEPM5111 est conçue pour le suivi précis des consommations électriques dans les tableaux et armoires. Ce modèle de la gamme PowerLogic PM5000 associe fonctions de comptage, mesures électriques complètes et communication Modbus dans un format à montage frontal. Il répond particulièrement bien aux besoins de sous-comptage, de répartition des consommations, de suivi d’équipements et de supervision énergétique sur installations tertiaires et industrielles.

Mesures électriques complètes pour exploiter les données utiles du réseau

Cette centrale de mesure ne se limite pas à l’énergie active. Elle intègre les fonctions ampèremètre, voltmètre, fréquencemètre, mesure de puissance active, réactive et apparente, ainsi que l’affichage du coefficient de puissance et du cos phi. Elle prend en charge les réseaux trois conducteurs ou quatre conducteurs, avec 4 entrées de mesure de tension et 6 entrées de mesure de courant, ce qui permet une lecture détaillée des grandeurs essentielles pour analyser le comportement réel d’une installation.

Certification MID et précision adaptée au sous-comptage

Le METSEPM5111 convient aux applications de comptage où la précision de mesure est déterminante. Sa classe de précision en énergie active 0,5S selon IEC 62053-22 en fait une solution pertinente pour le sous-comptage et l’affectation des consommations. La conformité MID renforce son intérêt dans les environnements où l’identification fiable des usages énergétiques est recherchée, notamment pour le suivi de départs, de zones techniques ou de lots alimentés séparément.

Analyse harmonique et surveillance du réseau jusqu’au 15e harmonique

Cette centrale de mesure permet également de suivre la qualité électrique de manière concrète grâce à la mesure des harmoniques jusqu’au 15e rang. Cette capacité aide à mieux détecter les perturbations liées aux charges non linéaires, aux équipements électroniques de puissance ou aux déséquilibres susceptibles d’impacter le fonctionnement de l’installation. Pour l’exploitant, cela facilite le diagnostic, l’optimisation des usages et le repérage des dérives avant qu’elles ne pénalisent l’exploitation.

Communication Modbus RS485 pour intégration en supervision

Équipée d’une interface RS485 avec protocole Modbus, la PM5111 s’intègre facilement dans une architecture de supervision, de GTB ou de suivi énergétique. Elle permet de remonter les données de mesure vers un automate, un superviseur ou un système de gestion des consommations. La présence d’une sortie numérique et d’une sortie d’impulsions optique apporte en complément des possibilités d’exploitation pour le report d’état, le comptage ou la gestion d’alarmes selon l’architecture mise en place.

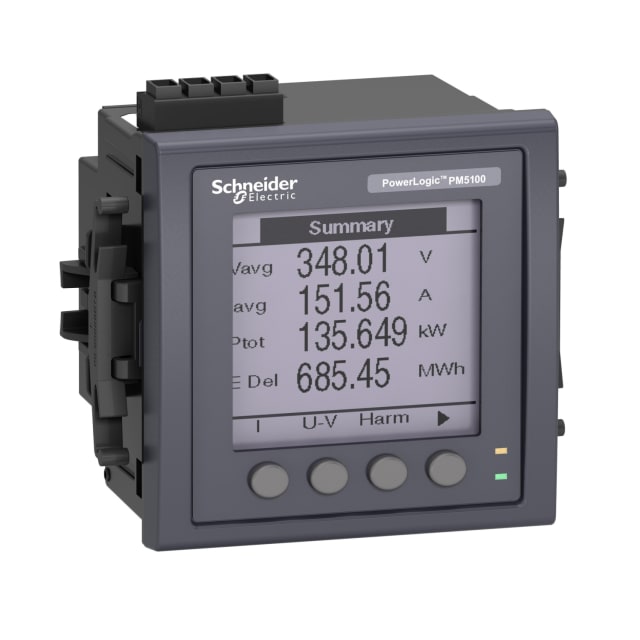

Affichage graphique lisible et exploitation directe en face avant

Son écran LCD rétroéclairé de résolution 128 x 128 permet une consultation locale claire des informations sans passer systématiquement par un système tiers. Le format encastré à montage frontal s’intègre proprement en façade de tableau, avec une lecture rapide des valeurs utiles lors des opérations de contrôle, de maintenance ou d’exploitation. Ce positionnement en face avant améliore le confort d’usage pour les intervenants qui ont besoin d’un accès immédiat aux mesures.

Plages d’alimentation et caractéristiques adaptées aux tableaux électriques

La centrale accepte une alimentation AC/DC, avec une plage de 100 à 415 V en courant alternatif à 50 ou 60 Hz, et de 125 à 250 V en courant continu. Elle fonctionne sur courant nominal 5 A avec un courant maximal de 20 A, selon l’architecture de mesure retenue. Son format compact encastré facilite son intégration dans les tableaux de distribution et les ensembles de protection où l’espace et l’accessibilité en façade sont des critères importants.

Un choix pertinent pour le suivi énergétique et la maîtrise des consommations

La centrale de mesure Modbus encastrée MID METSEPM5111 convient aux projets où l’on cherche à mesurer, visualiser et exploiter les données électriques sans complexifier inutilement l’installation. Elle répond aussi bien aux besoins de comptage divisionnaire qu’au pilotage d’une démarche de performance énergétique, avec des informations immédiatement exploitables sur les tensions, courants, puissances, fréquences et harmoniques. C’est une solution cohérente pour renforcer la visibilité sur les usages électriques directement depuis le tableau.
