Centrale de mesure encastrable pour le suivi complet des réseaux électriques

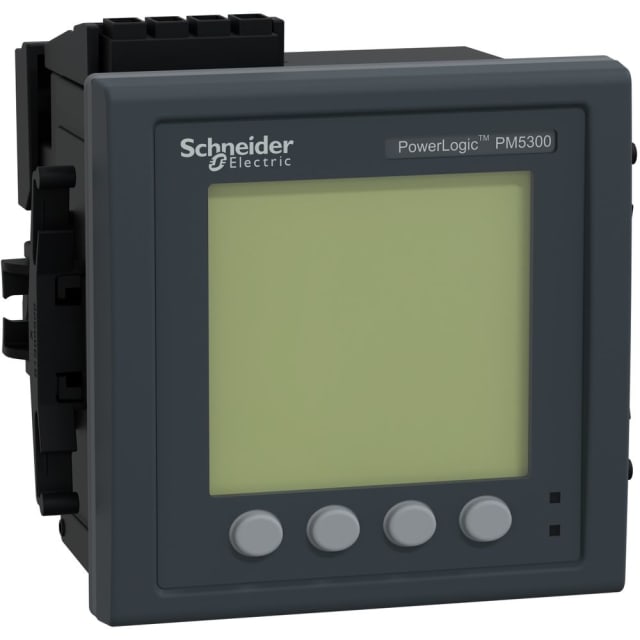

La centrale de mesure Modbus encastrable PM5310 est conçue pour la surveillance précise des grandeurs électriques sur installations triphasées trois ou quatre conducteurs. Elle regroupe dans un seul appareil les fonctions d’ampèremètre, voltmètre, mesure de puissance active, puissance réactive, puissance apparente, fréquence et facteur de puissance. Cette approche centralisée permet d’obtenir une lecture claire de l’état du réseau, du comportement des charges et des dérives de fonctionnement, directement depuis la façade de l’appareil.

Mesures énergétiques détaillées avec affichage local lisible

Équipée d’un écran LCD 128 x 128, cette centrale de mesure facilite la consultation locale des valeurs essentielles sans ajout d’interface déportée. Elle convient particulièrement aux tableaux électriques où l’exploitant doit visualiser rapidement tensions, courants, cos phi, fréquence ou puissances. La mémoire de valeurs mesurées apporte un suivi plus exploitable dans le temps, utile pour comparer les charges, repérer les dépassements et affiner la maintenance des départs surveillés.

Communication Modbus RS485 pour l’intégration en supervision

Le PM5310 est adapté aux installations qui nécessitent une remontée d’informations vers automate, superviseur ou système de gestion énergétique. Son interface RS485 avec protocole Modbus permet d’intégrer les données de mesure dans une architecture de pilotage technique sans recourir à un compteur communicant plus complexe. C’est un choix pertinent pour centraliser les informations de consommation, consolider les indicateurs électriques et rendre l’installation plus exploitable dans un environnement tertiaire ou industriel.

Analyse des charges et lecture des harmoniques jusqu’au 31e rang

Cette centrale de mesure ne se limite pas aux grandeurs de base. Elle prend aussi en charge la mesure des harmoniques, ce qui aide à mieux comprendre la qualité d’alimentation sur des réseaux comportant variateurs, alimentations électroniques, éclairage LED ou équipements sensibles. La présence d’une fréquence d’échantillonnage de 6400 Hz et l’accès aux informations harmoniques jusqu’au 31e rang en font un outil utile pour identifier les perturbations, anticiper les échauffements anormaux et affiner le diagnostic électrique.

Précision adaptée au comptage technique et au contrôle d’exploitation

Avec une classe de précision 0,5S pour la puissance active selon l’IEC 62053-22, ce modèle répond aux besoins de mesure exigeants en contrôle énergétique et en suivi d’exploitation. Il permet de comparer plus finement les usages, de vérifier la cohérence des consommations et de suivre l’évolution d’une installation après ajout d’équipements ou optimisation des charges. Cette précision constitue un avantage concret pour les tableaux où la qualité de lecture des données conditionne les décisions de maintenance et d’amélioration énergétique.

Entrées et sorties intégrées pour impulsions, états et alarmes

Le PM5310 dispose de 2 entrées numériques et de 2 sorties numériques, ainsi que d’une sortie d’impulsions optique. Cette configuration élargit les possibilités de remontée d’état, de signalisation ou d’exploitation d’alarmes dans le tableau. La gestion d’un nombre important d’alarmes améliore la détection d’écarts de seuils, de variations inhabituelles ou d’événements d’installation. Pour l’intégrateur, cela permet de créer une surveillance plus réactive sans multiplier les équipements périphériques.

Format frontal encastrable pensé pour les coffrets et armoires

Son montage frontal encastrable facilite l’intégration dans les façades de coffrets et d’armoires électriques. Avec un format compact d’environ 112 mm de largeur, 101,2 mm de hauteur et 89 mm de profondeur, cette centrale de mesure s’insère dans les ensembles où l’espace doit être optimisé tout en conservant un accès direct à l’affichage et aux commandes. Le raccordement accepte des sections monofilares de 0,82 à 3,31 mm², ce qui contribue à une mise en œuvre adaptée aux pratiques courantes de câblage en tableau.

Une solution PowerLogic PM5000 pour le suivi de puissance en tableau

Intégrée à la gamme PowerLogic PM5000, cette centrale de mesure Modbus encastrable répond aux besoins de suivi de puissance, d’analyse réseau et de supervision locale sur de nombreux départs électriques. Elle convient lorsque l’on recherche un appareil capable de combiner lecture locale, communication série, mesure multi-paramètres et surveillance des harmoniques dans un seul encombrement. Pour un projet de rénovation de tableau comme pour une installation neuve, elle apporte une réponse technique cohérente pour mieux exploiter les données électriques du site.
