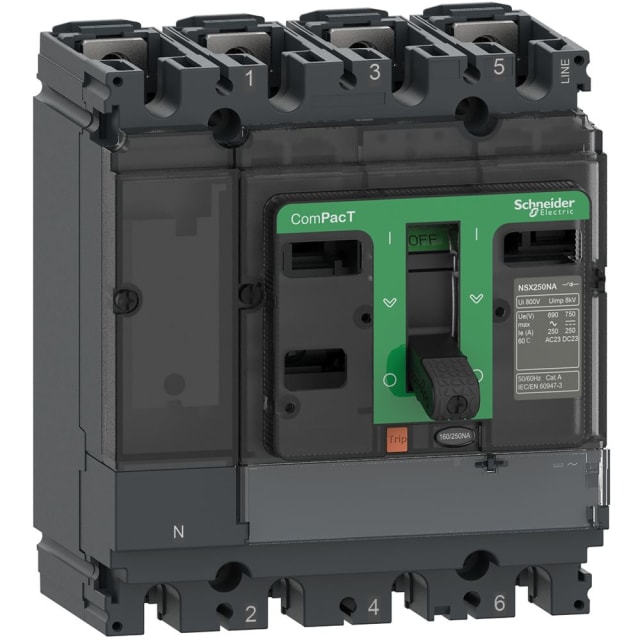

Interrupteur-sectionneur ComPacT NSX250NA 4P 250A

Interrupteur-sectionneur 4P 250 A pour coupure et isolement en distribution

L’interrupteur-sectionneur ComPacT NSX250NA 4P 250A est conçu pour assurer la coupure et le sectionnement sur des installations de distribution électrique nécessitant un calibre élevé et une commande simple en face avant. Sa configuration 4 pôles convient aux architectures où la coupure simultanée de l’ensemble des conducteurs est recherchée, notamment dans les tableaux et coffrets de puissance. En version fixe à encastrer, il s’intègre dans des ensembles de distribution avec une implantation nette et adaptée aux environnements techniques.

Commande par manette et usage en interrupteur principal

Ce modèle est équipé d’une commande par manette noire, pensée pour une utilisation directe, lisible et pratique lors des opérations de mise sous tension ou de consignation. Il peut être utilisé comme interrupteur principal, ce qui en fait une solution pertinente pour les tableaux généraux, armoires de répartition et départs de puissance. Il est également prévu pour une fonction d’interrupteur de maintenance ou de réparation, utile lorsque l’objectif est d’isoler clairement une partie d’une installation avant intervention.

Format fixe compact pour intégration en tableau

Avec des dimensions de 140 mm de large, 161 mm de haut et 86 mm de profondeur, cet interrupteur-sectionneur ComPacT NSX NA nouvelle génération offre un format adapté aux intégrations où la maîtrise de l’encombrement reste importante. Son exécution en appareil à encastrer avec technique d’insertion définitive convient aux montages fixes en tableau. La fixation frontale à 4 trous et l’aptitude au montage en distributeur facilitent son intégration dans des ensembles de protection et de distribution structurés.

Pouvoir de coupure en charge jusqu’à 690 V

Ce modèle est donné pour une tension de service nominale de 690 V et pour un courant permanent de 250 A en catégorie CA-21 à 400 V. Il répond ainsi aux besoins de coupure en charge de circuits de distribution basse tension lorsque la fonction attendue est le sectionnement fiable de l’alimentation, sans fonction de protection intégrée contre les surcharges ou courts-circuits. Son positionnement est particulièrement cohérent dans les installations où la séparation visible de la fonction coupure et de la fonction protection est recherchée.

Raccordement à vis et configuration 4 pôles sans auxiliaires intégrés

Le raccordement principal à vis permet une mise en œuvre compatible avec les pratiques courantes en câblage de puissance, avec une connexion adaptée aux contraintes d’un appareillage de 250 A. Cette version est livrée sans contacts auxiliaires intégrés, qu’il s’agisse de fermeurs, d’ouvreurs ou d’inverseurs, ce qui convient aux configurations où la priorité est donnée à la fonction de sectionnement pure. Pour l’installateur, cela simplifie l’identification du produit et évite toute ambiguïté sur son rôle exact dans l’architecture du tableau.

Verrouillage et sécurité d’exploitation en environnement technique

L’appareil est verrouillable, un point important pour les opérations de consignation et de maintenance. Cette caractéristique aide à sécuriser l’isolement d’un circuit lors des interventions programmées. La protection frontale IP30 le destine à une intégration dans une enveloppe ou un tableau adapté, en cohérence avec un usage en environnement électrique technique. Ce positionnement en fait un choix pertinent pour les armoires et coffrets où l’accessibilité de la commande doit rester maîtrisée.

Évolutivité avec options de motorisation et déclenchement

Ce ComPacT NSX250NA peut recevoir en option un entraînement moteur ainsi qu’un déclencheur de tension, ce qui ouvre la voie à des architectures plus évoluées avec commande à distance ou intégration dans une logique d’exploitation plus automatisée. Cette possibilité est intéressante pour les projets qui doivent rester évolutifs, sans changer d’appareil de base. Pour un tableautier ou un exploitant, cela permet de partir sur un interrupteur-sectionneur manuel 4 pôles 250 A tout en conservant une marge d’adaptation selon les besoins futurs du site.
