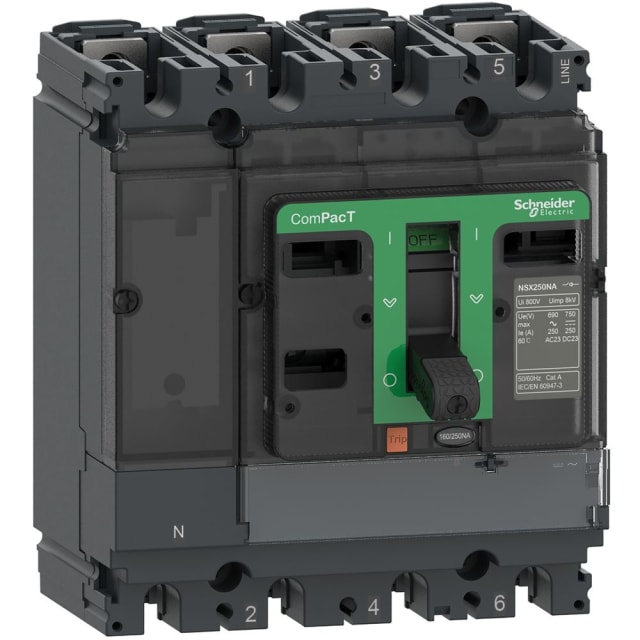

Interrupteur sectionneur ComPacT NSX100NA 4P 160A

Interrupteur-sectionneur 4 pôles pour coupure et isolement en distribution

L’interrupteur sectionneur ComPacT NSX100NA 4P 160A est conçu pour assurer la coupure et le sectionnement d’un circuit de distribution avec une commande simple par manette. Sa configuration 4 pôles permet de traiter l’ensemble des conducteurs prévus par l’installation, ce qui en fait un choix adapté aux tableaux électriques nécessitant une fonction d’interrupteur principal ou d’organe de consignation. Son exécution en appareil à encastrer à technique d’insertion définitive convient aux intégrations soignées en armoire ou coffret.

Calibre 160 A et tension d’emploi élevée pour les installations exigeantes

Avec un courant nominal de 160 A et une tension de service nominale jusqu’à 690 V, ce sectionneur répond aux besoins des ensembles de distribution où la continuité d’exploitation doit s’accompagner d’une coupure franche. Son courant permanent nominal CA-21 à 400 V de 160 A permet de l’intégrer sur des départs ou arrivées de puissance cohérents avec ce calibre, tout en conservant une lecture claire de la fonction de coupure dans le tableau.

Commande par manette avec verrouillage pour une exploitation maîtrisée

La commande par manette noire offre une prise en main directe et lisible pour les opérations de mise sous tension et de sectionnement. Le produit est verrouillable, ce qui facilite la sécurisation des interventions et la condamnation de l’organe de coupure lors des opérations de maintenance. Cette caractéristique est particulièrement utile lorsque l’appareil est utilisé comme interrupteur principal ou comme interrupteur de maintenance et de réparation.

Montage fixe en façade et intégration pratique dans les tableaux

Ce modèle est prévu pour un montage fixe et accepte une fixation frontale à 4 trous ainsi qu’un montage en distributeur. Ce type d’intégration facilite la mise en œuvre dans de nombreux ensembles de répartition et tableaux de distribution. Avec des dimensions de 140 mm de largeur, 161 mm de hauteur et 86 mm de profondeur, il se positionne comme un appareil compact pour sa catégorie, tout en conservant une interface de commande accessible en face avant.

Raccordement à vis et conception adaptée aux environnements techniques

Le raccordement principal à vis permet une connexion robuste et claire des conducteurs, recherchée dans les installations où la tenue mécanique du câblage et la facilité de repérage sont importantes. Le boîtier en matière synthétique de couleur grise et la protection frontale IP30 participent à une intégration cohérente dans un tableau électrique, avec une conception orientée vers l’usage technique en enveloppe.

Fonction de sectionnement sans accessoires intégrés superflus

Ce ComPacT NSX en version NA est pensé pour assurer sa fonction d’interrupteur-sectionneur sans ajouter d’auxiliaires inutiles dans la configuration de base : il ne comporte ni contacts auxiliaires intégrés, ni inverseur, ni dispositif d’arrêt d’urgence. Cette définition produit convient aux projets où l’on recherche avant tout une coupure manuelle de puissance nette et une architecture de tableau maîtrisée, avec la possibilité de compléter l’appareil selon le besoin grâce aux options compatibles.

Prédisposition pour motorisation et déclenchement de tension en option

Pour les installations évolutives, cet interrupteur sectionneur accepte un entraînement moteur en option ainsi qu’un déclencheur de tension en option. Cette compatibilité permet d’envisager une adaptation à des besoins de commande à distance, d’automatisation ou d’intégration dans une logique d’exploitation plus avancée, sans changer la base de l’appareil. C’est un point intéressant pour les tableaux amenés à évoluer dans le temps.

Un choix pertinent pour tableau de distribution en gamme ComPacT NSX

Ce modèle s’adresse aux professionnels recherchant un interrupteur sectionneur 4P 160A pour tableau de distribution, avec commande frontale, montage fixe et fonction de coupure clairement identifiable. Son positionnement dans la gamme ComPacT NSX facilite son intégration dans des ensembles techniques cohérents, notamment lorsque la logique d’installation impose un appareil de sectionnement dédié, simple à manœuvrer et compatible avec des besoins de maintenance sécurisée.
