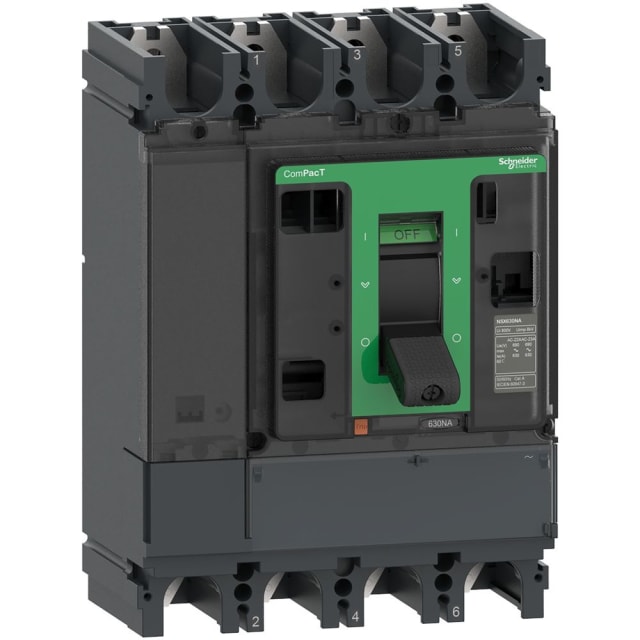

Interrupteur-sectionneur ComPacT NSX630NA 4P 630A

Interrupteur-sectionneur 4 pôles pour coupure et isolement jusqu’à 630 A

L’interrupteur-sectionneur ComPacT NSX630NA 4P 630A est conçu pour assurer la fonction de coupure principale et d’isolement dans les tableaux de distribution électrique. Sa configuration 4 pôles permet de traiter les installations nécessitant la coupure simultanée de l’ensemble des conducteurs concernés, avec un courant assigné de 630 A. Cette exécution convient particulièrement aux environnements tertiaires, industriels et techniques où une commande claire, visible et robuste est attendue sur des intensités élevées.

Format fixe à encastrer adapté aux intégrations en tableau

Ce modèle appartient à la gamme ComPacT NSX NA nouvelle génération et se présente en version fixe, avec technique d’insertion définitive. Son format à encastrer facilite son intégration dans une armoire ou un coffret de distribution, tout en restant compatible avec un montage en distributeur et une fixation frontale à 4 trous. Avec des dimensions de 185 mm de largeur, 255 mm de hauteur et 110 mm de profondeur, il s’intègre dans les ensembles où l’optimisation de l’espace doit rester compatible avec des besoins de coupure forte puissance.

Commande manette pour une utilisation directe et lisible

L’appareil est équipé d’un élément de commande par manette, de couleur noire, pensé pour une manœuvre simple en façade. Cette exécution répond bien aux besoins d’exploitation quotidienne comme aux opérations d’isolement ponctuelles lors des interventions. La fonction verrouillable apporte un avantage concret pour sécuriser la condamnation de l’appareil en position, notamment dans le cadre des procédures de maintenance ou de consignation.

Utilisation en interrupteur principal et en coupure de maintenance

Ce ComPacT NSX630NA est prévu pour une utilisation en tant qu’interrupteur principal, mais aussi comme interrupteur de maintenance ou de réparation. Il constitue ainsi une solution pertinente lorsqu’il faut séparer clairement la fonction d’isolement du reste de l’installation, avec une coupure dédiée en tête de tableau ou sur un départ de puissance. Cette double aptitude facilite le choix du matériel pour les intégrateurs et les installateurs recherchant un appareillage cohérent pour la distribution et les opérations techniques.

Capacité électrique adaptée aux réseaux jusqu’à 690 V

L’appareil est donné pour une tension de service nominale et une tension maximale d’utilisation en courant alternatif jusqu’à 690 V. Son courant permanent nominal en catégorie CA-21 à 400 V est de 630 A, ce qui le destine aux circuits de distribution où l’on attend avant tout une fonction de sectionnement et de coupure en charge adaptée à des usages de forte intensité. Sa tenue de courte durée Icw de 6 kA apporte une indication utile pour les conceptions de tableaux où la coordination de l’appareillage doit être prise en compte dès l’étude.

Raccordement à vis et conception orientée installation professionnelle

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour la tenue mécanique et la compatibilité avec les pratiques courantes de câblage en distribution électrique. Le boîtier en matière synthétique de couleur grise et la protection frontale IP30 conviennent à une installation dans une enveloppe adaptée. L’appareil n’intègre pas de câblage prémonté ni de commande motorisée d’origine, ce qui laisse à l’installateur une approche claire et maîtrisée de l’équipement en fonction du projet.

Évolutivité pour les besoins de motorisation et d’auxiliaires

Ce sectionneur peut recevoir en option un entraînement moteur ainsi qu’un déclencheur de tension, ce qui ouvre la voie à des configurations plus évoluées selon les contraintes d’exploitation du tableau. Cette possibilité est intéressante pour les installations qui nécessitent une commande à distance, une automatisation partielle ou une adaptation à une architecture de distribution plus complexe. L’absence de contacts auxiliaires intégrés d’origine permet aussi de composer l’appareil selon le besoin réel, sans suréquipement inutile.
