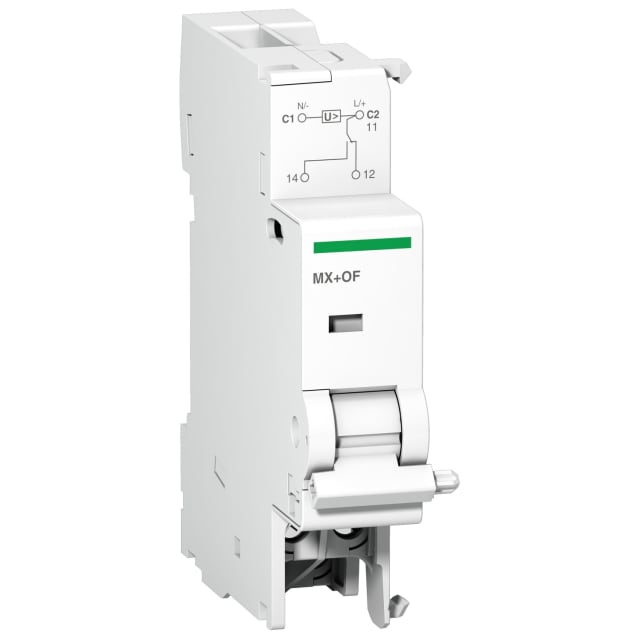

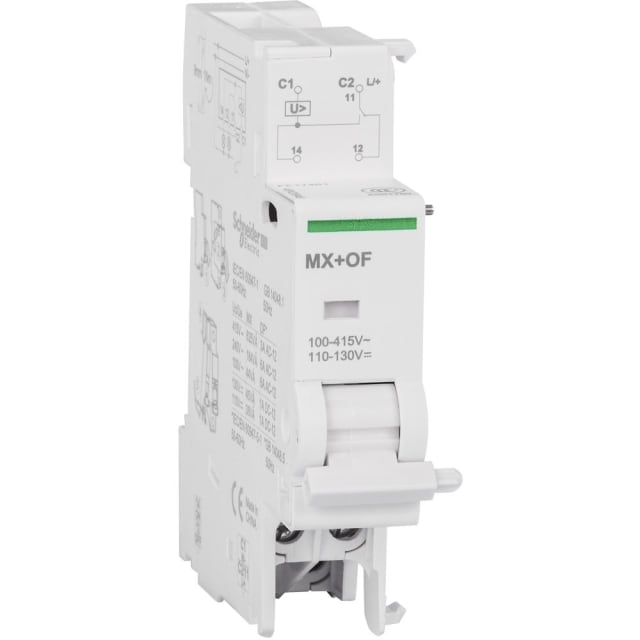

Déclencheur MX + contact OF 220-415 V CA/CC A9N26946

Déclencheur MX + contact OF pour commande et signalisation d’un disjoncteur modulaire

Ce déclencheur MX + contact OF 220-415 V CA/CC est un accessoire modulaire conçu pour compléter un disjoncteur compatible en ajoutant deux fonctions essentielles dans le tableau électrique : le déclenchement à distance par émission de courant et la signalisation de position. Il permet d’ouvrir l’appareil associé dès que la bobine est alimentée, tout en fournissant une information de changement d’état via un contact inverseur intégré. C’est une solution particulièrement adaptée aux installations où la commande déportée et le retour d’information sont recherchés sans multiplier les accessoires.

Fonction MX : ouverture commandée dès l’apparition de la tension

La fonction MX correspond à un déclencheur par courant de travail. Concrètement, lorsque la tension de commande est appliquée, l’accessoire provoque l’ouverture du disjoncteur associé. Cette logique de fonctionnement convient aux schémas de coupure à distance, aux arrêts commandés et aux automatismes de sécurité nécessitant une action rapide sur la protection modulaire. La plage de tension 220 à 415 V en courant alternatif ou continu facilite son intégration dans des armoires et coffrets où les circuits de commande utilisent ce niveau de tension.

Contact OF intégré pour remonter l’état ouvert ou fermé

En plus de la fonction de déclenchement, cet accessoire intègre un contact OF de signalisation. Le contact inverseur permet de transmettre l’information de position du disjoncteur afin de distinguer l’état ouvert ou fermé de l’appareil associé. Cette remontée d’état est utile pour la signalisation locale sur façade, l’interface avec un automate, un voyant, une supervision technique ou un report d’information dans une gestion centralisée du tableau. L’intérêt est d’obtenir la commande et l’information dans un seul module.

Format modulaire compact pour intégration simple au tableau

Avec une largeur de 1 module, ce déclencheur MX + OF s’intègre facilement dans les tableaux où l’espace disponible doit être maîtrisé. Son montage sur disjoncteur permet d’ajouter la fonction souhaitée sans modifier l’architecture générale de la distribution. Ce format compact est particulièrement apprécié dans les coffrets divisionnaires et les ensembles modulaires où chaque unité de division compte, tout en conservant une lecture claire et ordonnée de l’appareillage.

Compatibilité adaptée aux ensembles modulaires jusqu’à 4 pôles

Cet accessoire est prévu pour être associé à des appareils modulaires compatibles, avec une adaptation possible jusqu’à 4 pôles et pour une intensité maximale de l’unité de contact principale de 125 A. Il s’inscrit dans l’univers Acti9 et dans la continuité des appareillages modulaires de distribution et de protection de même famille. Pour l’installateur comme pour le mainteneur, cela facilite l’identification du bon accessoire lorsqu’il faut ajouter une fonction de déclenchement déporté et de signalisation sur un disjoncteur existant.

Caractéristiques utiles pour les circuits de commande et de report

Ce modèle dispose d’un commutateur de signalisation, sans contact à fermeture ni contact à ouverture dédié supplémentaire, ce qui oriente clairement son usage vers un report de position par contact inverseur. Son courant de coupure assigné de 3 A répond aux besoins classiques des circuits de signalisation et de commande associés. Cette configuration permet une exploitation lisible et cohérente dans les tableaux techniques, notamment lorsque l’objectif est de transmettre une information d’état vers un organe de contrôle ou une chaîne de commande.

Point d’attention au raccordement pour une utilisation correcte

Pour ce type de déclencheur MX + OF, le câblage de la boucle de déclenchement doit être réalisé selon le schéma prévu pour l’accessoire, afin d’assurer l’utilisation correcte de l’auto-coupure interne de la bobine. Ce point est important dans les applications de commande par bouton-poussoir ou contact sec. Une mise en œuvre conforme permet de tirer pleinement parti de la fonction de déclenchement à distance et du contact de signalisation, tout en conservant un fonctionnement clair du disjoncteur dans son environnement modulaire.
