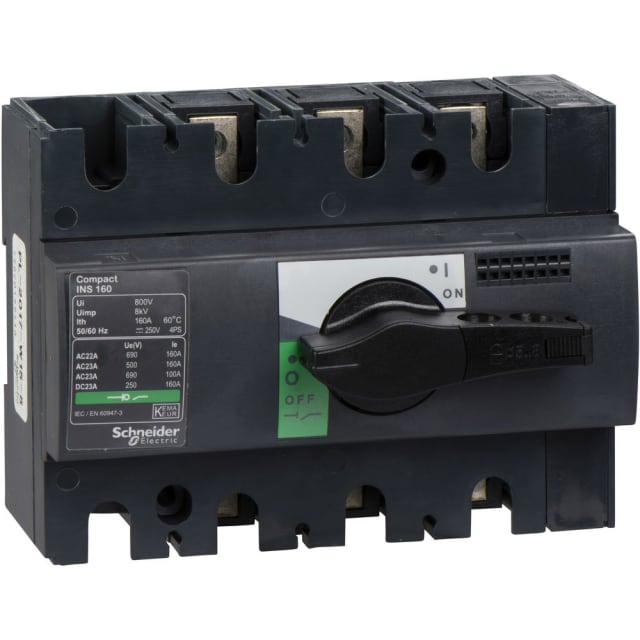

Interrupteur sectionneur 3P 160A poignée noire 28912

Interrupteur-sectionneur 3P 160 A pour coupure en charge et isolement

Cet interrupteur sectionneur 3P 160 A avec poignée noire est conçu pour assurer la coupure en charge et l’isolement des circuits basse tension dans les tableaux de distribution. En version ComPact INS160, il convient aux opérations de maintenance et de consignation lorsqu’une séparation sûre du circuit est recherchée. Son fonctionnement en 3 pôles permet une coupure simultanée des conducteurs concernés, avec une utilisation adaptée aux fonctions d’interrupteur principal et d’interrupteur de maintenance.

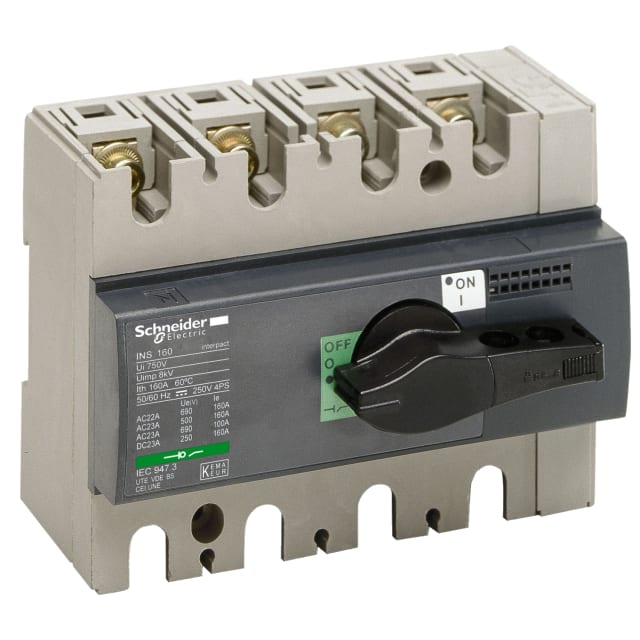

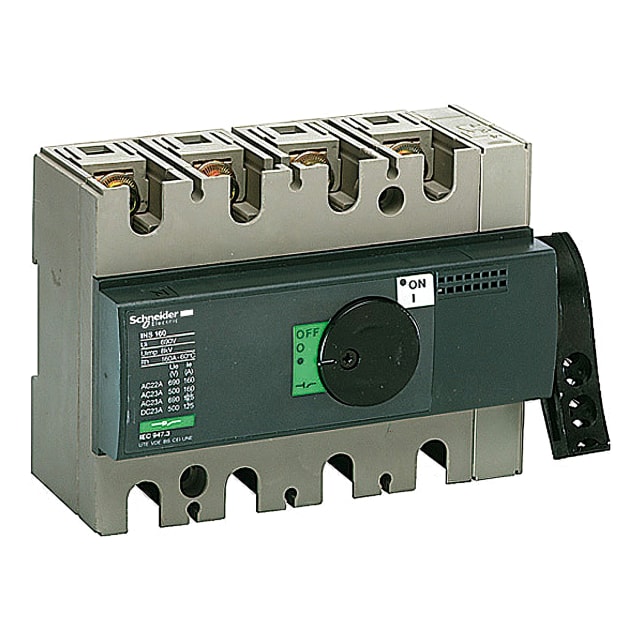

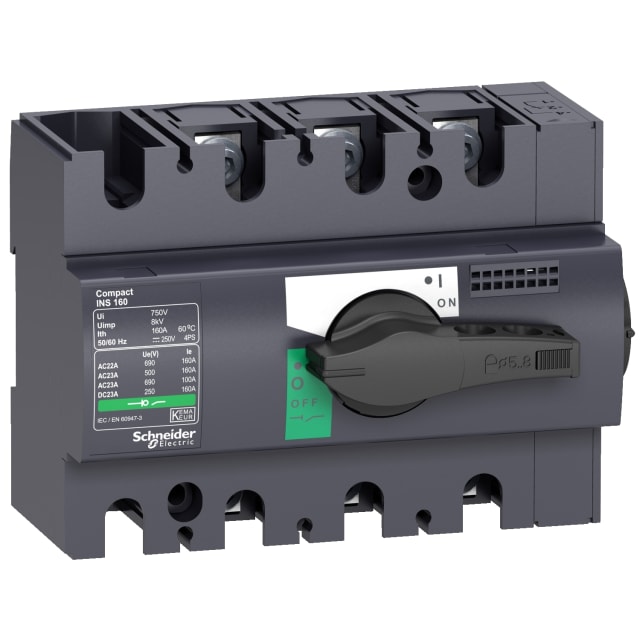

Poignée rotative noire longue pour commande frontale simple et directe

La commande s’effectue par une poignée rotative longue de couleur noire, pensée pour une manœuvre franche et lisible en façade. Ce format facilite l’exploitation sur porte ou en face avant de coffret, tout en apportant une prise en main confortable lors des interventions. Le produit est verrouillable, ce qui permet de sécuriser la position de l’appareil pendant les phases d’arrêt, d’entretien ou de consignation.

Format compact pour intégration en armoire et tableau électrique

Avec ses dimensions contenues de 90 mm de largeur, 85 mm de hauteur et 62,5 mm de profondeur, ce sectionneur s’intègre facilement dans un ensemble de distribution électrique. Il est adapté à une fixation frontale à 4 trous, à une fixation frontale centrale ainsi qu’à un montage en distributeur. Sa conception en appareil à encastrer en fait une solution pertinente pour les tableautiers et intégrateurs recherchant un appareillage de coupure compact et clair à implanter.

Tenue électrique adaptée aux environnements de distribution exigeants

Ce modèle est prévu pour une tension de service nominale jusqu’à 690 V en courant alternatif, avec un courant permanent nominal de 160 A en catégorie CA-21 à 400 V. Il dispose également d’une puissance assignée de service de 75 kW en CA-23 à 400 V, ce qui le rend adapté aux applications où la coupure de charges est nécessaire dans des installations de distribution et de commande. Son courant de court-circuit conditionnel de 65 kA et sa tenue de courte durée Icw de 5,5 kA apportent des repères importants pour le dimensionnement dans un ensemble protégé en amont.

Raccordement à vis pour une connexion nette du circuit principal

Le raccordement du câble principal s’effectue par connexion à vis, une configuration appréciée pour la précision du serrage et l’intégration dans les montages de puissance. Ce type de borne convient aux installations où la stabilité du raccordement et la lisibilité du câblage sont essentielles. Dans un tableau électrique, cela facilite une organisation propre des arrivées et départs, notamment sur des circuits de distribution demandant une section de conducteurs cohérente avec un calibre de 160 A.

Appareil dédié à la fonction de sectionnement sans automatismes superflus

Ce sectionneur ne comporte ni commande moteur intégrée, ni entraînement moteur en option, ni déclencheur de tension en option. Il se destine donc à une logique de coupure manuelle simple, robuste dans son usage quotidien et bien adaptée aux besoins d’isolement local. Il n’est pas configuré comme dispositif d’arrêt d’urgence ni comme interrupteur de sécurité, ce qui permet de le positionner clairement dans son rôle principal de coupure et de sectionnement au sein de l’installation.

Protection frontale IP40 et configuration claire pour la distribution

La face avant bénéficie d’un indice de protection IP40, adapté à une implantation dans un coffret ou une armoire correctement étudiés. L’appareil comprend un seul commutateur et ne reçoit pas de contacts auxiliaires de type ouvreur ou fermeur, tout en étant indiqué avec des contacts auxiliaires inverseurs dans sa fiche technique structurée. Cette configuration doit être appréciée selon l’architecture exacte du tableau, mais l’ensemble reste orienté vers une fonction principale de coupure visible, pratique et efficace pour les équipements de distribution électrique.
