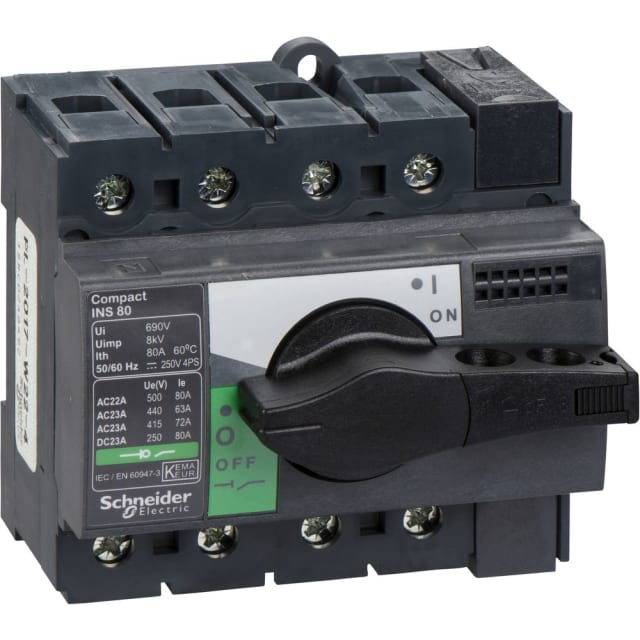

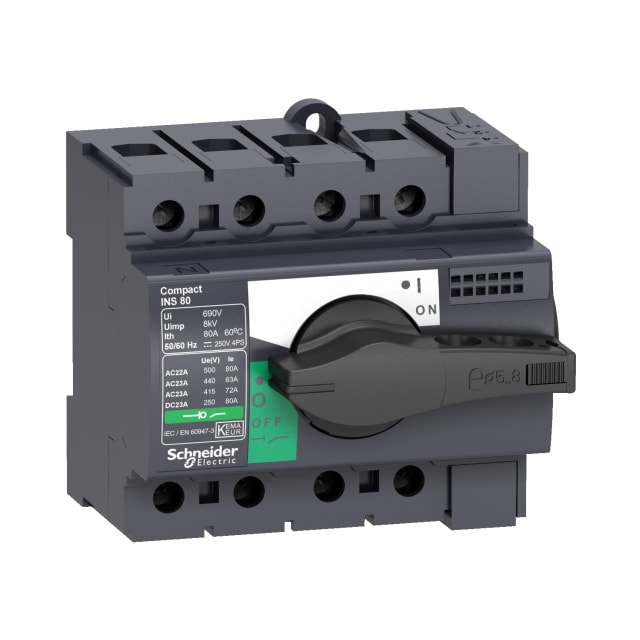

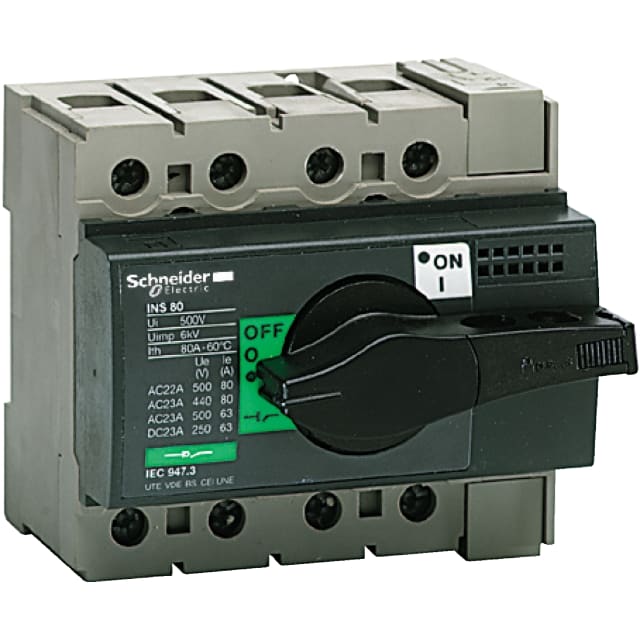

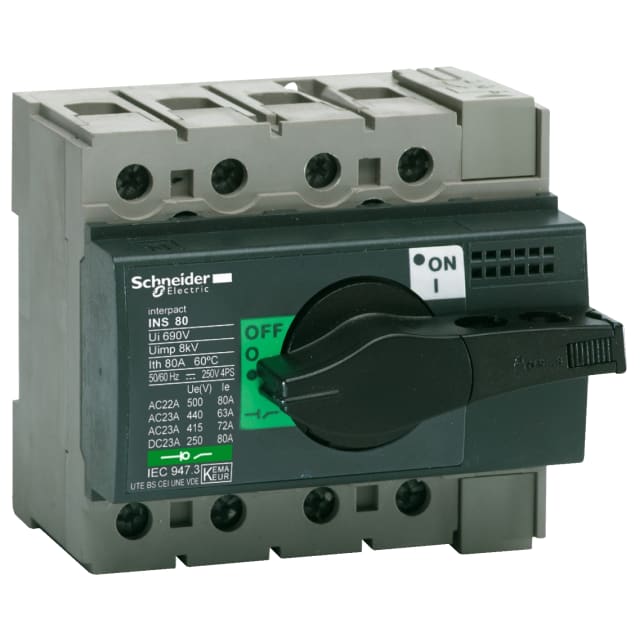

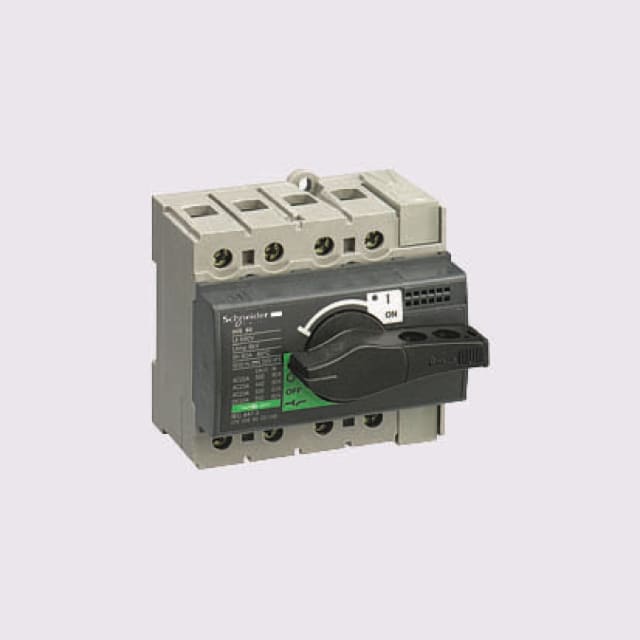

Interrupteur-sectionneur 4P 80 A Interpact INS80 28905

Interrupteur-sectionneur 4P 80 A pour coupure et isolement en tableau

L’Interrupteur-sectionneur 4P 80 A Interpact INS80 est conçu pour assurer la coupure en charge et la fonction de sectionnement dans les installations électriques de distribution. Son format 4 pôles permet de traiter des circuits nécessitant une coupure simultanée de l’ensemble des conducteurs concernés, avec une intensité nominale de 80 A. Il s’intègre dans les tableaux et coffrets où l’on recherche une commande claire, une lecture simple de la position et une solution adaptée à l’isolement fonctionnel des départs ou des arrivées.

Format Interpact INS80 adapté aux environnements de distribution

Issu de la série Interpact INS/INV, ce modèle à encastrer avec technique d’insertion définitive convient aux applications de distribution électrique où la compacité reste importante. Avec des dimensions de 90 mm de largeur, 85 mm de hauteur et 62,5 mm de profondeur, il trouve facilement sa place dans de nombreux ensembles de commande. Son montage est prévu pour une installation en distributeur, avec compatibilité pour fixation frontale à 4 trous, fixation frontale centrale et montage au sol selon la configuration de l’équipement.

Commande rotative longue pour une manœuvre nette et accessible

Ce sectionneur est équipé d’une prise rotative longue noire, pensée pour faciliter la manœuvre en face avant. Cette exécution améliore l’ergonomie d’exploitation lorsque l’appareil est intégré dans un coffret ou un tableau, en offrant une commande visible et directe. Le caractère verrouillable apporte un vrai avantage pour les opérations de consignation, de maintenance ou d’intervention technique, en limitant les remises sous tension non souhaitées pendant les travaux.

Caractéristiques électriques utiles pour la coupure en charge

L’appareil fonctionne avec une tension de service nominale jusqu’à 690 V et une tension maximale de dimensionnement en courant alternatif de 500 V. En usage courant, il est donné pour 80 A en AC-21 à 400 V, avec une valeur de 72 A également indiquée pour certaines conditions d’emploi à 400 V. Sa puissance de service de dimensionnement atteint 37 kW en CA-23 à 400 V, ce qui en fait une solution adaptée aux circuits de distribution et à certaines charges nécessitant une coupure maîtrisée. Le courant de court-circuit conditionnel de 36 kA et la tenue de courte durée Icw de 3 kA complètent son positionnement technique pour des architectures de protection et de sectionnement bien définies.

Utilisation comme interrupteur principal ou interrupteur de maintenance

Ce modèle est prévu pour une exécution sous forme d’interrupteur principal et sous forme d’interrupteur de maintenance ou de réparation. Il répond ainsi à des usages concrets en armoire et tableau électrique : coupure générale locale, isolement d’une ligne, séparation d’un sous-ensemble pour intervention ou sécurisation d’un départ. En revanche, il n’est pas configuré ici comme inverseur, interrupteur de sécurité dédié ni dispositif d’arrêt d’urgence, ce qui permet de bien le positionner dans une logique de sectionnement et de commande d’isolement.

Raccordement à vis et intégration propre dans les ensembles électriques

Le raccordement principal à vis favorise une connexion simple et robuste des conducteurs dans les montages de distribution. L’appareil ne comporte pas de commande moteur intégrée, ni d’option de déclencheur de tension embarqué dans cette configuration, ce qui convient particulièrement aux installations recherchant une commande manuelle directe. La protection frontale IP40 participe à une intégration propre en façade d’ensemble, tandis que l’absence de contacts auxiliaires ouvreurs et fermeurs, associée à la présence de 2 contacts inverseurs, doit être prise en compte pour la conception de la signalisation ou des retours d’état.

Un choix pertinent pour les tableaux, coffrets et distributions techniques

Grâce à sa configuration 4 pôles, à son calibre 80 A et à sa commande rotative verrouillable, cet interrupteur-sectionneur Interpact INS80 répond aux besoins des professionnels qui veulent une solution claire pour isoler, couper et organiser la distribution électrique dans un tableau. Il convient particulièrement aux applications techniques où la lisibilité de la commande, la compatibilité de montage et la fonction de sectionnement sont prioritaires, tout en conservant un encombrement mesuré pour faciliter l’intégration dans les équipements.
