Jeu de barres Powerclip 160A 4P L1400 LVS04126

Jeu de barres Powerclip 160A 4P L1400 pour distribution verticale en coffret

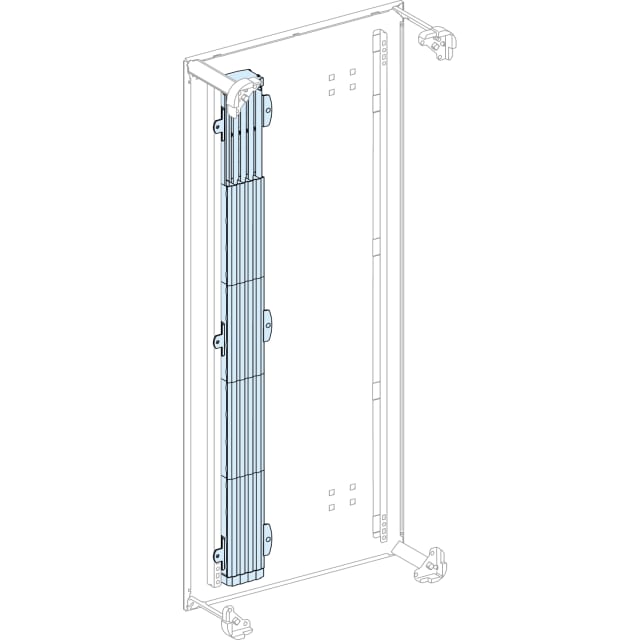

Ce jeu de barres Powerclip 160A 4P L1400 est conçu pour assurer une distribution d’énergie verticale dans les tableaux et armoires de la gamme PrismaSeT. Sa configuration 4 pôles répond aux besoins de répartition dans les ensembles de distribution où la compacité, la lisibilité du câblage et la continuité de l’alimentation sont recherchées. Avec sa longueur de 1400 mm, il convient aux montages nécessitant une alimentation répartie sur une grande hauteur de coffret.

Format isolé avec barres en cuivre et support intégré

L’ensemble se compose d’un jeu de barres en cuivre encapsulé dans un support isolant, dans une conception prête à intégrer dans l’enveloppe. Ce principe permet de structurer la distribution de façon nette et fonctionnelle, tout en facilitant l’implantation des départs sur la hauteur du tableau. Le modèle est de type plat, avec une surface non traitée, pour une intégration conforme aux caractéristiques du produit.

Calibre 160 A adapté aux architectures de distribution PrismaSeT

Avec un courant assigné de 160 A, ce jeu de barres est destiné aux configurations de distribution nécessitant une alimentation verticale maîtrisée pour plusieurs appareillages. Il s’intègre dans les architectures PrismaSeT compatibles et permet d’organiser une répartition claire entre alimentation principale et départs. Cette solution est particulièrement pertinente pour les tableaux où la cohérence d’implantation et la disponibilité des points de raccordement sont des critères importants.

Raccordement réparti tous les 25 mm pour plus de souplesse d’implantation

Le principe Powerclip permet un raccordement tous les 25 mm, ce qui apporte une vraie souplesse lors de la conception du tableau. Cette trame régulière facilite le positionnement des appareillages et des points de prise d’énergie selon les contraintes réelles du coffret. Pour l’installateur ou le tableautier, cela aide à optimiser l’espace utile et à conserver une organisation propre du cheminement électrique.

Protection au toucher et usage dans des ensembles testés

Ce jeu de barres isolé contribue à la protection des personnes contre le toucher grâce à un niveau de protection de type IPxxB sur la partie concernée. Il est prévu pour une intégration dans des ensembles testés du système PrismaSeT, ce qui en fait un choix cohérent pour les réalisations de tableaux de distribution structurés. Il répond à une logique d’équipement pensée pour l’assemblage d’ensembles conformes en environnement de distribution électrique.

Haute tenue pour les besoins de distribution en armoire

Le Powerclip 160A 4P L1400 est conçu pour des applications de distribution demandant une tenue élevée, avec une capacité de court-circuit annoncée jusqu’à 100 kA rms pendant 1 seconde dans son environnement d’utilisation prévu. Cet atout en fait une solution adaptée aux tableaux où la colonne de distribution doit accompagner des exigences de tenue importantes, sans complexifier l’implantation des départs.

Un choix pertinent pour tableaux, protections et accessoires de câblage

Dans une logique de montage de tableau, ce jeu de barres prend tout son sens aux côtés des protections, coffrets, rails, peignes et accessoires de câblage. Sa longueur de 1400 mm, son exécution rigide non flexible et son format 4 pôles en font une base technique utile pour bâtir une distribution verticale ordonnée, évolutive et propre à intégrer dans un ensemble PrismaSeT lorsqu’une alimentation 160 A bien structurée est recherchée.
