Liaison PrismaSeT Active 1600A 4P LVS04482

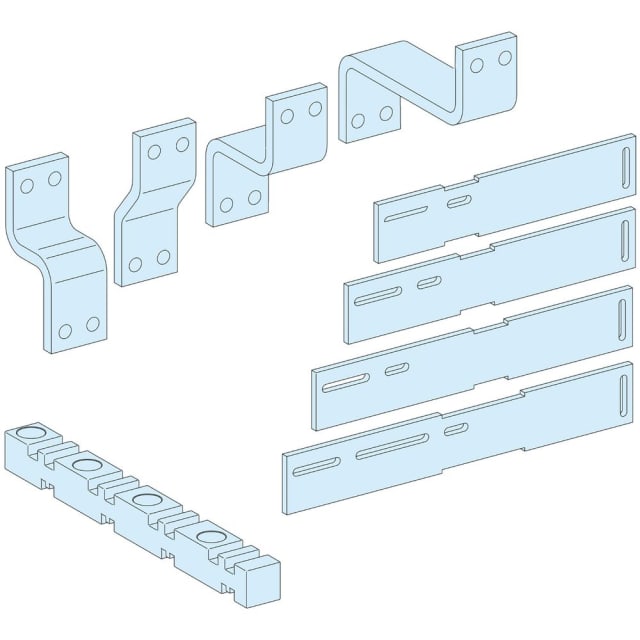

Liaison PrismaSeT Active 1600 A, 4 pôles, pour jeu de barres de tableaux de distribution, format 650 x 400 mm, sans couverture.
1,047.82€
Rupture de stock
Rupture de stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 1,047.82€ | 0% |
| 3-5 | 1,026.86€ | 2% |
| 6-10 | 1,016.39€ | 3% |
| 11+ | 1,005.91€ | 4% |
Liaison aval 1600 A 4 pôles pour jeu de barres vertical PrismaSeT Active
Cette liaison PrismaSeT Active 1600 A 4P est conçue pour assurer le raccordement aval sur jeu de barres vertical dans une architecture de distribution basse tension PrismaSeT. Elle s’intègre dans les ensembles équipés d’appareils INS/INV 1600 et répond à un usage de distribution structuré, lorsque la continuité de raccordement et l’organisation interne du tableau sont des critères déterminants.
Adaptée aux configurations de distribution forte intensité
Avec un courant nominal maximum de 1600 A et une exécution 4 pôles, cette liaison convient aux tableaux où la distribution doit gérer des intensités élevées tout en conservant une implantation cohérente des départs et des liaisons internes. Le format 4P permet une intégration adaptée aux configurations nécessitant la prise en compte de l’ensemble des pôles dans le schéma de distribution.
Conçue pour l’intégration dans les cellules PrismaSeT
Développée pour la gamme PrismaSeT Active, cette liaison est pensée pour s’insérer dans un environnement de tableau modulaire Schneider Electric avec jeu de barres vertical. Elle facilite la réalisation d’un câblage de puissance ordonné et lisible à l’intérieur de l’enveloppe, en cohérence avec les principes d’implantation de la série. Pour l’installateur, cela simplifie le choix d’un accessoire compatible avec une structure de distribution déjà définie.
Encombrement étudié pour les tableaux de distribution
Ses dimensions de 650 mm de largeur et 400 mm de profondeur correspondent à une implantation destinée aux cellules de distribution concernées. Cet encombrement doit être pris en compte pour valider la compatibilité avec la configuration interne du tableau, en particulier lorsque plusieurs jeux de barres, équipements de coupure et accessoires de raccordement cohabitent dans le même ensemble.
Version sans couverture pour les montages prévus à l’intérieur de l’ensemble
Cette version est livrée sans couverture. Ce choix convient aux montages où la protection, l’accessibilité et l’organisation des liaisons sont déjà gérées par la conception globale du tableau et par les éléments de l’enveloppe PrismaSeT. Pour les professionnels qui travaillent sur des tableaux complets, cela permet de sélectionner précisément l’accessoire correspondant au niveau d’équipement réellement nécessaire.
Un composant utile pour une distribution claire et rationnelle
Dans un tableau de puissance, la liaison entre appareil et jeu de barres influence directement la lisibilité de l’assemblage et la logique de répartition de l’énergie. Cette liaison aval pour INS/INV 1600 contribue à structurer le raccordement entre les organes principaux de distribution et le jeu de barres vertical, avec une solution dédiée à cet usage plutôt qu’un montage d’adaptation approximatif.
Un choix pertinent pour sécuriser le bon appairage en rénovation ou en extension
Pour un remplacement, une extension d’installation ou la préparation d’un nouveau tableau, ce type de liaison permet de conserver une cohérence entre l’appareil de coupure, le jeu de barres vertical et la gamme d’enveloppes utilisée. C’est un point important pour éviter les écarts de compatibilité, gagner du temps au moment de l’assemblage et maintenir une distribution propre dans les coffrets et tableaux de forte intensité.
Documentation PDF
Caractéristiques techniques
| Courant nominal maximum | 1600 A |
|---|---|
| Nombre de pôles | 4 |
| Largeur | 650 mm |
| Profondeur | 400 mm |
| Avec couverture | non |
Produits de la même série que le produit consulté
À quels appareils ce jeu de liaison PrismaSeT Active 1600A 4P est-il destiné ?
Ce produit est prévu pour la liaison avec des appareils Schneider Compact INS/INV 630b à 1600 en version 4 pôles, dans un tableau PrismaSeT P. Il ne s’agit pas d’un accessoire universel : la compatibilité dépend du modèle exact de l’appareil et de l’implantation du tableau.
Ce produit convient-il à un tableau PrismaSeT de 650 mm de large ?
Oui, les informations techniques indiquent une compatibilité avec une cellule PrismaSeT P de 650 mm de largeur et 400 mm de profondeur. Vérifiez néanmoins l’encombrement réel de votre configuration avant montage.
Faut-il une couverture ou un capot supplémentaire avec cette liaison ?
Non, la fiche indique que ce modèle est fourni sans couverture. Il faut donc vérifier que le niveau de protection et les accessoires du tableau sont bien adaptés à votre montage.
Cette liaison est-elle adaptée à une installation 4 pôles ?
Oui, c’est un modèle 4 pôles. Il doit donc être utilisé uniquement dans une configuration prévue pour un raccordement tétrapolaire, conformément au schéma du tableau et à l’appareil associé.
Cette pièce est-elle compatible avec les gammes Compact INS et INV ?
Oui, elle est donnée pour les appareils Compact INS et INV de calibre 630b à 1600. La compatibilité finale dépend toutefois de la version exacte, du sens d’installation et de la configuration du tableau.
Peut-on installer cette liaison sans vérifier les documents Schneider Electric ?
Non. Pour ce type de pièce de liaison, il faut toujours suivre la notice et le schéma de montage du fabricant, car le sens de pose, les points de fixation et l’ordre d’assemblage sont déterminants pour la sécurité et la conformité.
