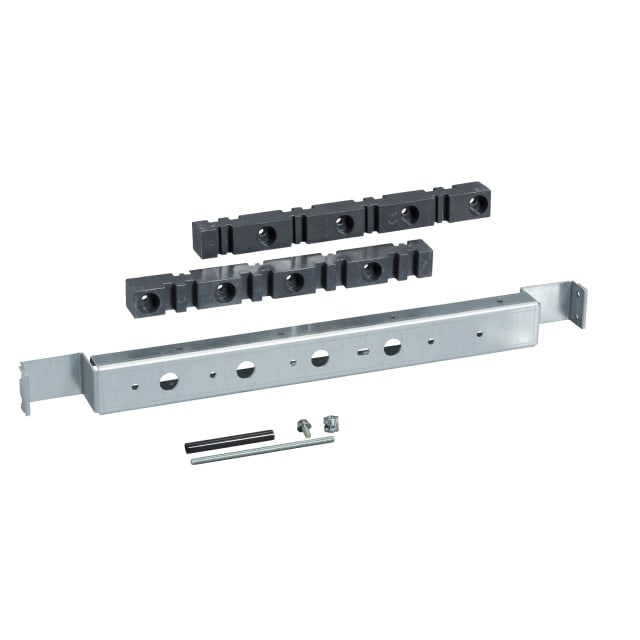

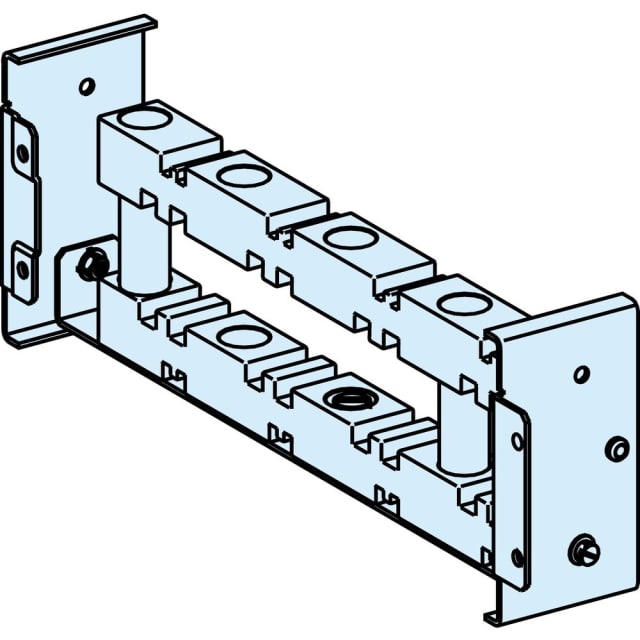

Support jeu de barres horizontal PrismaSeT Active LVS04664

Support horizontal fixe pour jeu de barres PrismaSeT Active

Ce support de jeu de barres horizontal est conçu pour les tableaux PrismaSeT Active et destiné au maintien de jeux de barres LGYE ou BS en montage fixe. Il s’intègre dans une architecture de distribution basse tension où la tenue mécanique, l’alignement des barres et la bonne organisation du câblage sont essentiels pour obtenir un ensemble clair, accessible et cohérent à l’intérieur du tableau.

Adapté aux jeux de barres LGYE ou BS en épaisseur 5/10 mm

Cette version est prévue pour des jeux de barres horizontaux LGYE ou BS avec une épaisseur de 5 à 10 mm. Cette compatibilité permet de l’utiliser dans des configurations de distribution fortement sollicitées, tout en respectant les exigences d’implantation de l’enveloppe. Le support contribue à maintenir les barres dans une position stable et régulière, ce qui facilite la mise en œuvre d’un cheminement propre dans le coffret ou l’armoire.

Configuration 4 pôles pour distribution triphasée avec neutre

Avec ses 4 pôles, ce support répond aux besoins des distributions intégrant trois phases et un neutre. Il convient ainsi aux ensembles de répartition où la continuité d’implantation et le maintien précis des conducteurs de puissance sont recherchés. La géométrie du support aide à conserver un écartement constant entre les pôles et à préparer une structure lisible pour les opérations de montage et d’évolution du tableau.

Conçu pour des intensités nominales jusqu’à 4000 A

Prévu pour des applications pouvant atteindre un courant nominal maximum de 4000 A, ce support s’adresse aux installations de distribution électrique de forte puissance. Il trouve naturellement sa place dans des tableaux où les jeux de barres constituent un élément central de la distribution. Pour l’intégrateur comme pour le tableautier, ce niveau de calibre permet d’envisager son usage sur des ensembles exigeants, en cohérence avec les capacités de la gamme PrismaSeT.

Entraxe de 75 mm pour une implantation structurée

La distance de rails de 75 mm participe à une implantation ordonnée du jeu de barres horizontal. Cet entraxe défini facilite la préparation du montage, le respect des alignements et la répétabilité dans les cellules de distribution. Dans une logique d’assemblage professionnel, ce point est important pour gagner en régularité lors de l’intégration des supports, des barres et des accessoires associés.

Compatible avec cellule de largeur 650 + 150 mm

Ce support est indiqué pour une cellule compatible de largeur 650 + 150 mm. Cette donnée est utile pour sécuriser le choix de la pièce au moment de la préparation du tableau et éviter les erreurs de sélection entre plusieurs accessoires proches. Dans un projet PrismaSeT Active, cette compatibilité aide à conserver une implantation homogène entre la structure de l’enveloppe et les organes de distribution par jeu de barres.

Un accessoire technique pensé pour le montage en tableau

Avec un poids de 1,44 kg, ce support correspond à un accessoire de distribution conçu pour une intégration en environnement de tableau électrique. Sa fonction n’est pas seulement de porter les barres, mais aussi de participer à l’organisation mécanique de l’ensemble. Pour les professionnels recherchant un support horizontal fixe adapté à une distribution sur jeu de barres PrismaSeT Active, cette référence constitue une solution précise, cohérente avec les besoins d’assemblage et de structuration interne du tableau.
