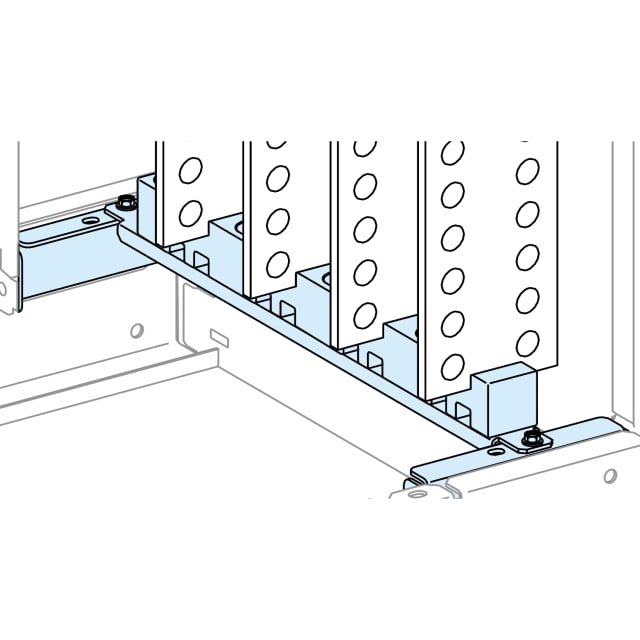

Support inférieur jeu de barres latéral 5/10 mm LVS04663

Support inférieur pour jeu de barres latéral LVS04663

Le support inférieur jeu de barres latéral 5/10 mm LVS04663 est un accessoire de calage destiné aux ensembles de distribution électrique de la gamme PrismaSeT Active. Il contribue au maintien mécanique du jeu de barres en partie inférieure, avec une implantation latérale, afin de favoriser une installation propre, stable et adaptée aux contraintes d’un tableau de distribution.

Conçu pour les applications nécessitant un support fiable du jeu de barres, ce modèle est compatible avec les jeux de barres LGYE ou BS et accepte une épaisseur de barre de 5 ou 10 mm. Il s’intègre dans les architectures prévues pour les tableaux et coffrets de distribution, là où la précision de montage et la tenue des barres sont essentielles.

Les points forts du produit

• Maintien du jeu de barres : participe au support inférieur de l’ensemble pour une meilleure stabilité mécanique.
• Compatibilité identifiée : prévu pour les jeux de barres LGYE ou BS.
• Épaisseur de barre 5 / 10 mm : adapté aux configurations de barres correspondant à ces dimensions.
• Format latéral : facilite l’intégration dans les ensembles de distribution concernés.
• Usage en tableau électrique : pensé pour les solutions de répartition et de distribution de la série PrismaSeT.

Caractéristiques techniques

• Référence fabricant : LVS04663
• Référence commerciale : 7171034
• Série : PrismaSeT
• Type de produit : Support de calage JdB vertical latéral
• Nombre de pôles : 4
• Courant nominal maximum : 3200 A
• Distance de rails : 75 mm
• Épaisseur de barre : 5 / 10 mm
• Largeur de caisson : 150 mm
• Poids : 0,8 kg

Pour quels usages ?

Ce support inférieur de jeu de barres s’adresse aux installations de distribution électrique qui demandent un montage rigoureux du jeu de barres dans un coffret ou un tableau. Il peut être utilisé dans des ensembles de répartition où la tenue des barres, l’alignement et la stabilité du montage sont des points importants pour la fiabilité de l’installation.

Il convient particulièrement aux projets de tableaux, protections et distribution électrique intégrant des jeux de barres compatibles, dans une logique de montage soigné et cohérent avec les équipements PrismaSeT.

Points de vigilance avant commande

• Vérifiez la compatibilité du jeu de barres avec les références LGYE ou BS.
• Contrôlez l’épaisseur de barre : ce support est prévu pour du 5 / 10 mm.
• Confirmez la largeur de caisson et la configuration du tableau avant installation.
• Assurez-vous que l’ensemble de montage correspond bien à la série PrismaSeT.

Pourquoi choisir ce support inférieur de jeu de barres ?

Choisir la bonne pièce de support est essentiel pour préserver la qualité d’assemblage d’un tableau électrique. Avec la référence LVS04663, vous disposez d’un composant identifié, prévu pour des configurations précises et intégré à une gamme reconnue pour les équipements de distribution.

Ce support inférieur latéral apporte une solution simple pour sécuriser le montage du jeu de barres tout en facilitant une installation ordonnée et compatible avec les exigences d’un tableau de distribution professionnel.
