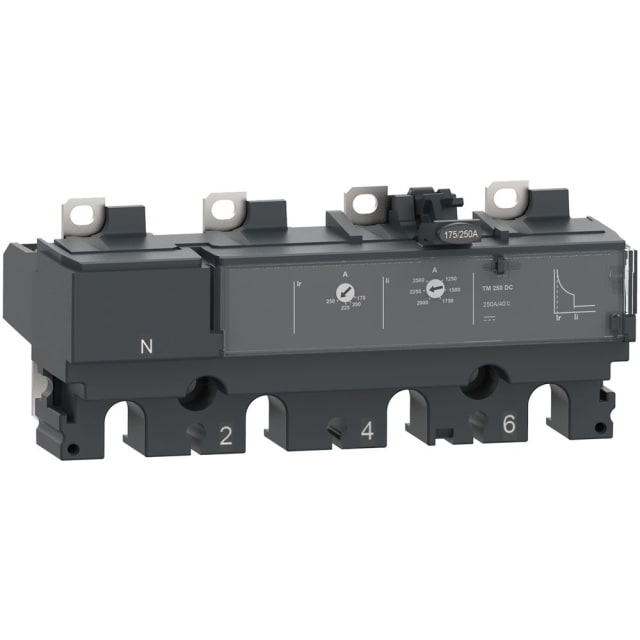

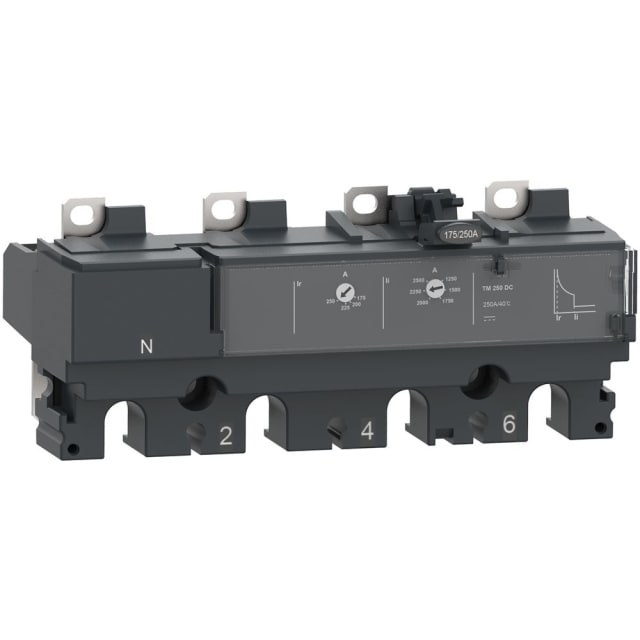

Déclencheur magnétothermique 4P 250A NSX250 DC

Déclencheur magnétothermique 4 pôles pour ComPacT NSX250 DC

Ce déclencheur magnétothermique 4P 250A est conçu pour les disjoncteurs de la gamme ComPacT NSX250 DC. Il associe une protection thermique contre les surcharges et une protection magnétique instantanée contre les courts-circuits, dans une exécution adaptée aux réseaux en courant continu. Son format 4 pôles permet une protection complète des conducteurs sur les applications de distribution DC nécessitant une coupure maîtrisée et une sélectivité de réglage cohérente avec l’installation.

Protection thermique réglable pour ajuster le seuil de surcharge

La zone de réglage surcharge de 175 à 250 A permet d’adapter le déclenchement au courant d’exploitation réel du départ protégé. Cette souplesse est particulièrement utile lorsque le circuit doit être protégé au plus juste, sans surdimensionnement inutile. Le calibre nominal de 250 A convient aux installations de distribution en courant continu où la continuité de service doit s’accompagner d’un niveau de protection lisible et facilement paramétrable.

Déclenchement magnétique instantané pour la protection contre les courts-circuits

Le déclenchement de court-circuit est de type non retardé, avec un réglage d’intensité de 1250 à 2500 A. Cette réponse instantanée permet d’assurer une coupure rapide en cas de défaut franc, afin de limiter les contraintes thermiques et électrodynamiques sur l’installation. Ce type de déclencheur est bien adapté aux architectures DC où la rapidité d’élimination du défaut joue un rôle essentiel dans la protection des équipements en aval.

Conçu pour les réseaux courant continu jusqu’à 750 V DC

Ce modèle est prévu pour une tension de service en courant continu jusqu’à 750 V DC. Il s’intègre dans les configurations ComPacT for DC networks de nouvelle génération, pour des besoins de protection sur tableaux, coffrets et ensembles de distribution alimentés en courant continu. L’exécution dédiée au DC permet de répondre aux contraintes spécifiques de ce type de réseau, différentes de celles rencontrées en courant alternatif.

Configuration 4 pôles adaptée aux besoins de protection des départs DC

Avec ses 4 pôles, ce déclencheur répond aux montages nécessitant une protection multipolaire dans un encombrement maîtrisé. Il convient aux applications où la structure du départ impose une surveillance homogène des conducteurs protégés. L’absence de contacts auxiliaires intégrés simplifie son choix lorsque l’objectif principal est de disposer d’une fonction de déclenchement purement magnétothermique, sans fonction de signalisation additionnelle directement embarquée.

Intégration simple dans les ensembles de protection et de distribution

Ses dimensions de 139,7 mm de largeur, 60,6 mm de hauteur et 88,2 mm de profondeur facilitent son intégration dans un appareillage compatible NSX250 DC. Ce format permet de l’envisager dans des armoires et tableaux où la maîtrise de l’espace disponible reste un critère important, notamment lors d’un remplacement ou d’une configuration précise autour d’un disjoncteur existant.

Un choix pertinent pour les environnements techniques exigeant un réglage clair

Ce déclencheur thermique/magnétique s’adresse aux professionnels recherchant une solution de protection DC lisible, avec des seuils de surcharge et de court-circuit clairement définis. Il est adapté aux ensembles de distribution où l’on souhaite combiner protection contre les surintensités prolongées et réaction immédiate sur défaut sévère, tout en restant dans l’écosystème ComPacT NSX250 DC pour garantir la bonne correspondance avec l’appareillage concerné.
