Coffret électrique saillie 6 rangées porte transparente

Un coffret électrique saillie grand format pour tableaux de distribution étendus

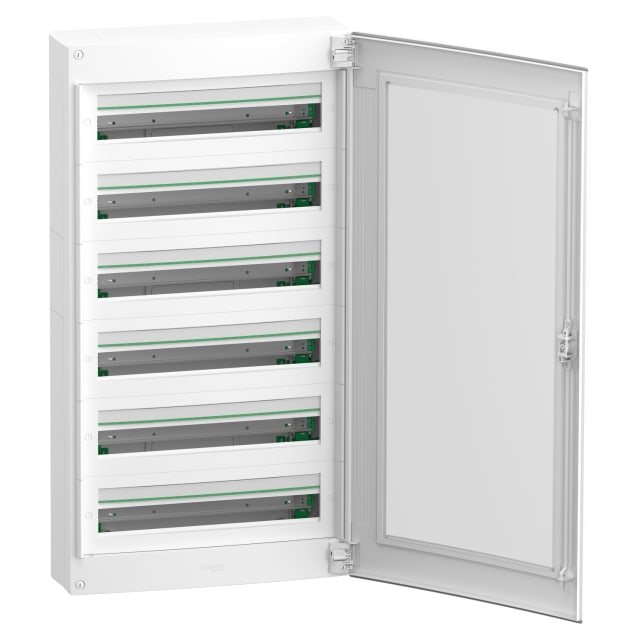

Ce coffret électrique saillie 6 rangées avec porte transparente est conçu pour réaliser un tableau de distribution de grande capacité dans un format mural structuré. Avec 24 modules par rangée, il offre un total de 144 modules, ce qui facilite l’intégration d’un nombre important d’appareillages modulaires sur rail DIN : protections, commandes, auxiliaires ou répartition. Son format vertical permet d’organiser clairement les circuits tout en conservant une lecture simple du tableau.

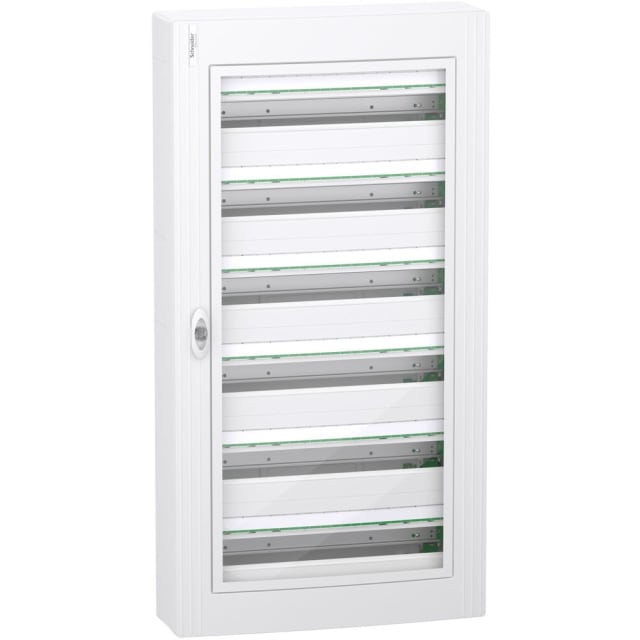

Porte transparente pour contrôle visuel rapide de l’appareillage

La porte transparente constitue un vrai avantage en exploitation : elle permet de visualiser immédiatement l’état des protections et le repérage des rangées sans ouvrir le coffret. Cette configuration améliore le confort lors des vérifications courantes, tout en protégeant l’intérieur du tableau derrière une façade fermée. La porte simple participe aussi à une présentation soignée et lisible du coffret une fois installé en apparent.

Configuration 6 rangées 24 modules pensée pour une implantation ordonnée

La répartition sur 6 rangées apporte une implantation plus propre des circuits qu’un tableau plus compact et surchargé. Chaque niveau peut être dédié à un usage ou à une zone, ce qui simplifie le câblage, le repérage et les interventions. Les rails DIN intégrés permettent la pose directe des équipements modulaires, tandis que la profondeur intérieure de 155 mm laisse un volume utile appréciable pour le passage et l’organisation des conducteurs.

Installation en apparent pratique pour les locaux techniques et rénovations

Prévu pour un montage apparent, ce coffret en saillie convient particulièrement aux installations où l’encastrement n’est pas souhaité. Ce mode de pose est adapté aux murs techniques, aux espaces de service et aux configurations nécessitant un tableau accessible et clairement identifiable. Son encombrement de 550 mm de large, 1050 mm de haut et 168 mm de profondeur en fait une solution de distribution murale de forte capacité, tout en restant cohérente pour les installations nécessitant plusieurs rangées.

Boîtier blanc IP40 avec fermeture intégrée

Le boîtier en matière synthétique, de couleur blanche RAL 9003, s’intègre facilement dans les environnements techniques propres et les zones de distribution intérieure. Son indice de protection IP40 le destine à un usage en intérieur, là où une protection contre les corps solides est attendue pour le tableau. La présence d’une serrure apporte un niveau de contrôle supplémentaire sur l’accès au coffret, utile lorsque l’on souhaite limiter les manipulations directes de l’appareillage.

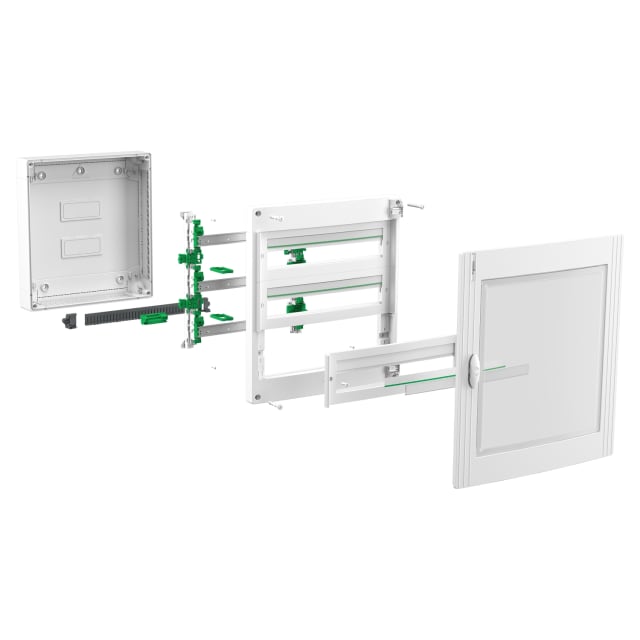

Équipement prévu pour la distribution modulaire et la liaison de terre

Ce coffret de distribution est équipé d’un rail DIN et d’une borne de mise à la terre, éléments essentiels pour constituer un tableau modulaire complet et structuré. L’absence de plaque de montage oriente clairement le produit vers une utilisation avec appareillage modulaire plutôt qu’avec des équipements à fixation sur fond. L’ensemble convient donc aux projets recherchant un coffret en saillie optimisé pour la protection et la distribution électrique sur plusieurs rangées.

Une solution cohérente pour étendre ou centraliser un tableau PrismaSeT XS

Dans la gamme PrismaSeT XS, ce modèle 6 rangées à porte transparente répond aux besoins de centralisation des départs lorsque la place modulaire devient un critère clé. Il permet de regrouper davantage de fonctions dans un seul coffret, tout en conservant une façade lisible et un accès structuré aux équipements. Pour un projet nécessitant une capacité importante, une porte transparente, une pose en apparent et une organisation par rangées, ce coffret constitue une base particulièrement adaptée.
