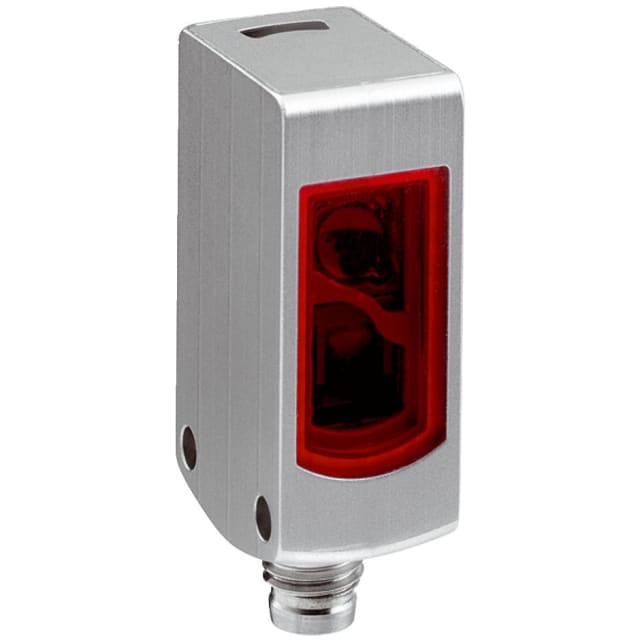

Capteur photoélectrique réflex PNP 5 m WLG4S-3P3432V

Capteur photoélectrique réflex PNP conçu pour la détection jusqu’à 5 m

Le capteur photoélectrique réflex PNP WLG4S-3P3432V est destiné aux applications de détection industrielle qui demandent une portée étendue, une réponse rapide et un encombrement maîtrisé. Son principe de barrière réflex avec autocollimation optique coaxiale permet une détection de 0 à 5 m en distance maximale, avec une distance de commutation nominale de 3 m. Cette configuration est particulièrement intéressante lorsque l’on recherche une détection stable sur convoyage, en machine ou sur lignes automatisées, y compris pour des objets difficiles.

Optique coaxiale sans distance minimale de réflecteur pour les objets complexes

Ce modèle fonctionne sans distance minimale au réflecteur grâce à son principe d’autocollimation. Cet avantage facilite l’intégration dans les espaces restreints et améliore l’exploitation sur des montages où le réflecteur doit être placé près du capteur. La lumière rouge visible issue d’une LED PinPoint en 650 nm simplifie l’alignement lors de l’installation. Le filtre de polarisation et l’optique adaptée permettent en outre l’usage sur des applications exigeantes, notamment la détection d’objets transparents ou la présence de pièces aux contours variables.

Sortie PNP, commutation claire ou sombre et cadence élevée

Avec sa sortie de commutation PNP et sa fonction de commutation claire/sombre, ce capteur s’intègre facilement dans de nombreux schémas de commande en courant continu. Il accepte une alimentation de 10 à 30 V DC et délivre un courant de sortie maximal de 100 mA. Son temps de réaction de 0,5 ms et sa fréquence de commutation de 1000 Hz en font une solution adaptée aux cadences soutenues, lorsque la répétabilité et la rapidité de réponse sont déterminantes pour le pilotage d’équipements automatisés.

Format compact en boîtier métallique pour intégration sur machine

Sa construction parallélépipédique compacte facilite le montage sur bâtis, carters, profilés et postes automatisés où la place disponible est limitée. Le boîtier métallique, avec face optique en matière synthétique, apporte une conception adaptée aux environnements techniques où le capteur est exposé aux projections, aux manipulations répétées et aux contraintes d’intégration. Ses dimensions compactes, avec une hauteur de 49,2 mm et une longueur de 22,2 mm, favorisent une implantation précise sans alourdir l’ensemble mécanique.

Raccordement pratique par câble avec connecteur pour maintenance simplifiée

Le raccordement électrique est réalisé par câble avec connecteur à fiche, dans une configuration avec connecteur mâle M12 4 pôles. Ce choix permet de gagner du temps au montage, de sécuriser le branchement et de simplifier les opérations de remplacement en maintenance. Dans un atelier, sur une ligne de conditionnement ou dans un environnement de process, ce type de connexion répond bien aux besoins de démontage rapide et de remise en service efficace.

Protection IP66 et adaptation aux zones soumises au nettoyage

Ce capteur photoélectrique réflex bénéficie d’un indice de protection IP66, adapté aux environnements industriels exposés à la poussière et aux projections d’eau. Sa conception est prévue pour des zones de type washdown et des applications à exigences d’hygiène, ce qui le rend pertinent dès qu’un nettoyage régulier de l’installation est prévu. Cette orientation d’usage élargit son intérêt aussi bien sur machine spéciale que dans certaines lignes de transformation ou de convoyage nécessitant un capteur compact et protégé.

Réglage par apprentissage pour une mise en service plus directe

Le réglage s’effectue par touche d’apprentissage, ce qui facilite l’adaptation du capteur à l’application réelle sans recourir à une procédure complexe. Cette méthode est utile pour ajuster rapidement la détection selon le produit, le support, la présence d’un réflecteur ou les contraintes de contraste sur site. La fonction de test avec commutation clarté/obscurité permet également d’affiner le comportement du capteur en fonction de la logique de commande attendue dans l’installation.

Un choix pertinent pour l’automatisme, le convoyage et la détection de présence

Grâce à sa portée jusqu’à 5 m, à sa sortie PNP, à sa vitesse de réponse élevée et à son optique coaxiale, ce capteur photoélectrique s’adresse aux besoins de détection de présence, de positionnement, de contrôle de passage et de surveillance de flux. Il convient particulièrement aux intégrations industrielles où l’on recherche un capteur réflex compact, visible à l’alignement, compatible avec une alimentation DC et capable de traiter des applications courantes comme plus techniques, y compris sur objets transparents ou en environnements soumis au nettoyage.
