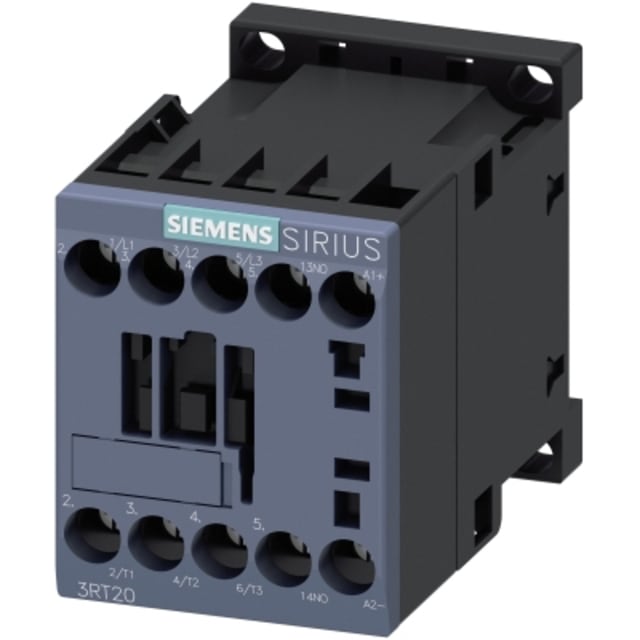

Contacteur tripolaire AC-3 7,5 kW 24 V DC 3RT20181BB41

Contacteur tripolaire AC-3 7,5 kW pour commande en 24 V DC

Ce contacteur tripolaire est conçu pour la commande de moteurs jusqu’à 7,5 kW en AC-3 à 400 V, avec une bobine de commande en 24 V DC. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet une commutation nette des charges moteur, tout en répondant aux besoins courants d’intégration en armoire électrique, tableau de distribution ou coffret de commande.

Calibré pour les applications moteur en démarrage et exploitation courante

Avec un courant assigné de 16 A en AC-3 à 400 V et 22 A en AC-1 à 400 V, ce contacteur convient aux circuits où la maîtrise de la mise sous tension moteur est essentielle. Il est également donné pour 5,5 kW en AC-4 à 400 V, ce qui aide à évaluer son positionnement dans les applications impliquant des manœuvres plus contraignantes. Ce niveau de dimensionnement en fait un choix pertinent pour de nombreux départs moteurs compacts en environnement tertiaire ou industriel.

Commande en courant continu adaptée aux automatismes 24 V

La tension de commande en 24 V DC facilite l’intégration dans les architectures d’automatisme modernes utilisant une alimentation continue. Cela simplifie le raccordement avec de nombreux circuits de pilotage, relais d’interface, automates ou chaînes de commande basse tension. L’absence d’alimentation de commande en 50 Hz et 60 Hz confirme qu’il s’agit bien d’une version dédiée à la commande en courant continu, utile pour éviter toute erreur de sélection au moment de l’installation.

Configuration de contacts pensée pour la commande et le report d’état

Le contacteur dispose de 3 contacts principaux à fermeture et d’un contact auxiliaire à fermeture intégré. Cette disposition permet non seulement la commutation de la puissance, mais aussi la réalisation de fonctions de maintien, de signalisation ou de retour d’information dans le circuit de commande. Pour l’électricien et le tableautier, la présence d’un auxiliaire intégré peut faire gagner de la place et limiter l’ajout d’accessoires dans les montages simples.

Raccordement à vis pour une mise en œuvre claire en armoire

Le raccordement principal à vis convient aux installations recherchant un serrage direct et une connexion lisible lors du câblage. Ce type de connexion reste particulièrement apprécié dans les tableaux électriques pour sa simplicité de repérage, sa compatibilité avec de nombreux conducteurs et sa praticité lors des opérations de maintenance. Il s’intègre bien dans les habitudes de câblage des professionnels sur départs moteurs et circuits de puissance.

Format compact avec montage possible sur rail

Adapté au montage sur rail, ce contacteur trouve facilement sa place dans les coffrets et armoires où l’optimisation de l’encombrement est importante. Son format compact le rend intéressant pour les ensembles de commande nécessitant plusieurs appareillages côte à côte, sans compromettre la lisibilité du câblage. C’est une solution efficace pour les intégrateurs qui recherchent un contacteur moteur de faible gabarit pour tableaux structurés et bien organisés.

Un choix précis pour la commande de puissance en tableau électrique

Ce modèle répond aux besoins des professionnels qui recherchent un contacteur tripolaire AC-3 7,5 kW avec bobine 24 V DC, contact auxiliaire intégré et bornes à vis. Il convient particulièrement aux applications de commande moteur où la compatibilité avec une chaîne de pilotage en courant continu, le montage en armoire et la clarté de raccordement sont des critères décisifs. Sa définition technique claire aide à sécuriser le choix du bon appareillage pour un projet de distribution et de commande électrique.
