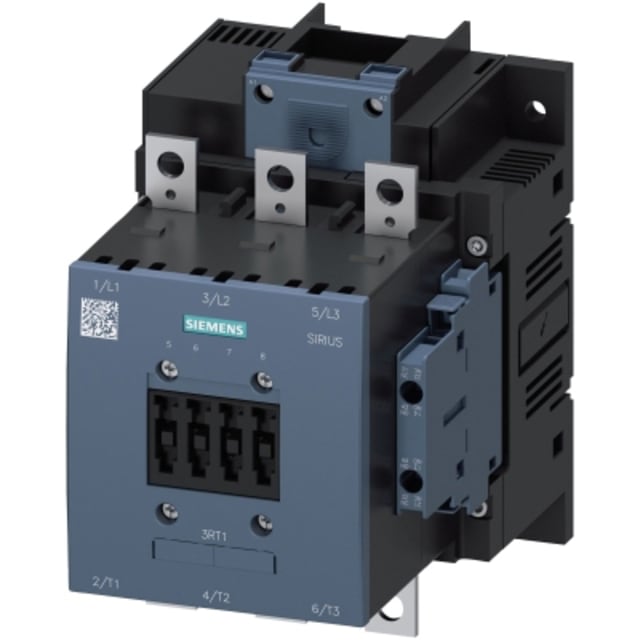

Contacteur triphasé AC-3 90 kW 3 pôles 3RT10566AP36

Contacteur triphasé AC-3 90 kW pour commande de moteurs puissants

Ce contacteur triphasé 3 pôles est conçu pour la commande de charges moteur importantes en catégorie AC-3 jusqu’à 90 kW sous 400 V. Avec un courant assigné de 185 A en AC-3 et 215 A en AC-1, il répond aux besoins des armoires de distribution, ensembles de démarrage et applications de commutation où la tenue en intensité et la maîtrise de la commande sont essentielles. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet une intégration claire dans les circuits de puissance dédiés aux moteurs triphasés.

Bobine de commande AC/DC 220 à 240 V pour une intégration plus souple

La bobine de commande accepte une alimentation 220 à 240 V en AC 50 Hz, AC 60 Hz ou DC. Cette polyvalence facilite le choix du schéma de commande et simplifie l’intégration dans des installations existantes ou neuves sans multiplier les variantes. Pour le tableautier comme pour le mainteneur, ce point permet de sécuriser le choix du produit lorsque l’environnement de commande impose une tension de pilotage dans cette plage.

Configuration auxiliaire 2 NO + 2 NC utile pour les retours d’état et interverrouillages

Le contacteur intègre 2 contacts auxiliaires à fermeture et 2 contacts auxiliaires à ouverture. Cette combinaison est particulièrement intéressante pour gérer les retours d’information, les asservissements, les interverrouillages électriques ou les reports vers automate et signalisation. Elle permet de construire une logique de commande plus complète sans devoir ajouter systématiquement un bloc auxiliaire séparé, ce qui peut faire gagner de la place et simplifier le câblage fonctionnel.

Raccordement de puissance par barres pour les intensités élevées

Le circuit principal est prévu pour un raccordement par barres, un choix cohérent pour ce niveau de puissance et d’intensité. Ce type de connexion convient aux assemblages de puissance où la continuité électrique, la tenue mécanique et l’organisation du jeu de barres sont prioritaires. Côté commande et auxiliaires, le raccordement à vis facilite un câblage précis et lisible dans l’armoire, notamment lors des opérations de repérage, de maintenance ou de remplacement.

Format S6 adapté aux ensembles de puissance en coffret et tableau

Ce modèle appartient au format S6, utilisé pour les applications de commande moteur de forte capacité. Il trouve naturellement sa place dans les tableaux électriques, coffrets industriels et ensembles de distribution nécessitant un appareillage de puissance cohérent avec des départs moteurs importants. Son exécution est également adaptée à un montage sur rail, ce qui apporte une souplesse supplémentaire selon l’architecture de l’armoire et les habitudes d’assemblage du tableau.

Convient aux usages moteur en AC-3 et aux besoins exigeants en AC-4

En plus de sa puissance assignée de 90 kW en AC-3 à 400 V, ce contacteur est aussi donné pour 90 kW en AC-4 à 400 V, avec un courant de dimensionnement de 160 A dans cette catégorie. Cela en fait une solution pertinente pour les applications où les contraintes de commutation sont plus sévères, par exemple lors de manœuvres plus fréquentes ou de conditions d’exploitation plus exigeantes. L’intérêt est de sélectionner un appareil dimensionné pour des cycles de service soutenus sans se limiter à une lecture simplifiée de la seule puissance moteur.

Un choix pertinent pour la commande de départs moteurs de forte puissance

Ce contacteur triphasé AC-3 90 kW constitue un choix adapté pour les professionnels recherchant un appareil de commande destiné aux moteurs triphasés de forte puissance, avec bobine AC/DC 220 à 240 V, auxiliaires intégrés et raccordement de puissance par barres. Il répond bien aux besoins des armoires techniques où l’on attend un appareillage clair à intégrer, simple à identifier dans une nomenclature et cohérent avec des fonctions de commande, de report d’état et d’interverrouillage déjà prévues dans le schéma électrique.
