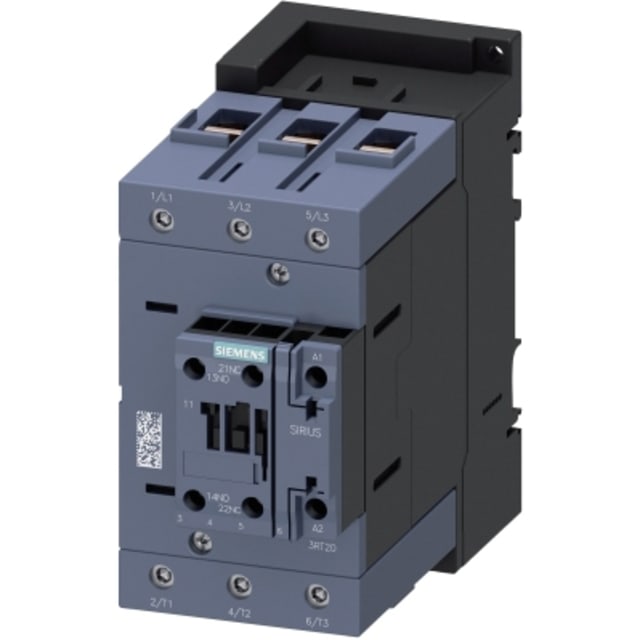

Contacteur de puissance 37 kW 24 V AC 3 pôles 3RT20451AB00

Contacteur de puissance 37 kW pour commande moteur en triphasé

Ce contacteur de puissance 3 pôles est conçu pour la commande de moteurs et de charges de puissance jusqu’à 37 kW sous 400 V en catégorie AC-3. Avec un courant assigné de 80 A en AC-3 et 125 A en AC-1, il répond aux besoins des tableaux électriques et armoires de distribution qui exigent une coupure électromécanique adaptée aux démarrages et arrêts répétés de charges industrielles.

Bobine de commande 24 V AC pour intégration simple en armoire

Équipé d’une commande en 24 V AC 50 Hz, ce contacteur convient aux circuits de pilotage utilisant une tension alternative basse tension de commande. Cette configuration facilite son intégration dans les schémas de commande avec transformateur ou alimentation dédiée, tout en apportant une solution cohérente pour les automatismes, départs moteurs et ensembles de commande nécessitant une bobine en courant alternatif.

Configuration 3 pôles avec contacts auxiliaires intégrés

Le produit dispose de 3 contacts principaux à fermeture pour la commutation de la puissance, ainsi que d’un bloc auxiliaire intégré comprenant 1 contact NO et 1 contact NF. Cette combinaison est particulièrement utile pour le report d’état, l’auto-maintien, les verrouillages électriques ou l’intégration dans une logique de commande sans ajout immédiat d’accessoires complémentaires.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis permet un serrage mécanique adapté aux installations où la tenue du câblage et la clarté de repérage sont essentielles. Ce type de connexion est apprécié dans les coffrets et tableaux pour sa compatibilité avec de nombreuses habitudes de câblage, notamment lors de la réalisation de départs moteurs, de rénovations d’armoires ou d’opérations de maintenance.

Format S3 adapté aux ensembles de commande et de protection

Dans son format S3, ce contacteur s’intègre dans les ensembles de commande moteur où l’encombrement, la lisibilité du câblage et la cohérence des appareillages comptent autant que les performances électriques. Il peut convenir à la réalisation de départs pour moteurs, ventilateurs, pompes, compresseurs, convoyeurs ou autres équipements nécessitant une commutation de puissance robuste et bien dimensionnée.

Montage sur rail pour une implantation pratique dans le tableau

Le produit est adapté à un montage sur rail, ce qui facilite son implantation dans une armoire ou un coffret électrique. Ce mode de fixation permet une installation structurée, un remplacement plus simple et une meilleure organisation de l’appareillage dans les ensembles de distribution et de commande, en particulier lorsque plusieurs fonctions doivent cohabiter dans un espace optimisé.

Un choix pertinent pour les applications AC-3 et AC-4

Ce contacteur est dimensionné pour les usages classiques de commande moteur en AC-3, mais il présente aussi une valeur de courant de 66 A en AC-4 à 400 V, utile pour les applications plus exigeantes en manœuvre. Il constitue ainsi une solution adaptée lorsque l’installation impose une bonne maîtrise des appels de courant, des cycles de commutation et des contraintes liées à l’exploitation de charges électromécaniques.
