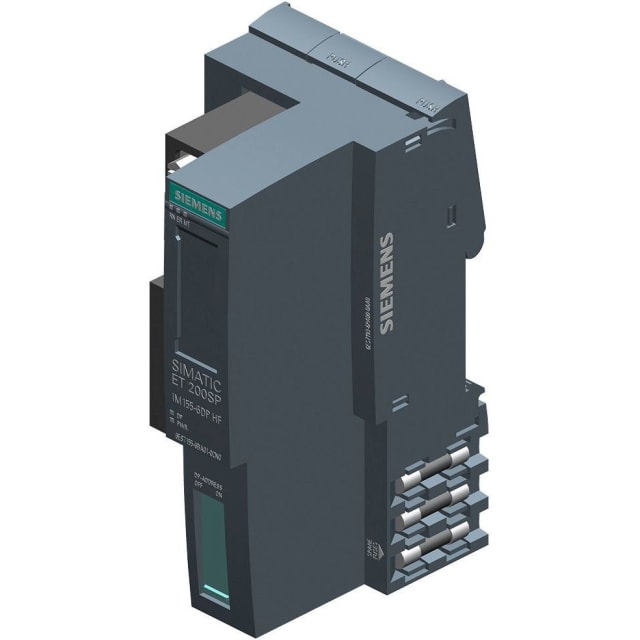

Module interface PROFIBUS ET 200SP IM 155-6DP HF

Module interface PROFIBUS ET 200SP pour architecture d’E/S décentralisée

Le module interface PROFIBUS ET 200SP IM 155-6DP HF est conçu pour raccorder une station d’E/S décentralisée SIMATIC ET 200SP à un automate via PROFIBUS DP. Cette version bundle permet de constituer une tête de station prête à intégrer dans une installation d’automatisation industrielle où la compacité, la modularité et la continuité d’exploitation sont recherchées. Il prend en charge jusqu’à 32 modules d’E/S ET 200SP et autorise en complément l’extension jusqu’à 16 modules ET 200AL, ce qui en fait une solution adaptée aux architectures terrain évolutives.

Version High Feature pensée pour les stations modulaires exigeantes

Cette interface IM 155-6DP HF appartient à la gamme High Feature, avec des fonctions avancées utiles en environnement industriel. Elle prend en charge le remplacement de modules sous tension de type Multi Hot Swap, un atout appréciable pour les opérations de maintenance et d’évolution de station sans immobilisation complète de l’ensemble. Elle convient également aux configurations avec variantes d’équipement et gestion de configuration, ce qui facilite l’adaptation d’une même base matérielle à plusieurs besoins machine ou process.

Communication PROFIBUS avec prise en charge des modules de sécurité

Ce module est dédié aux applications PROFIBUS et ne mélange pas les protocoles Ethernet industriels ou bus alternatifs lorsqu’ils ne sont pas nécessaires. Il supporte le protocole PROFIBUS ainsi que PROFIsafe, ce qui permet son intégration dans des architectures où des fonctions de sécurité doivent coexister avec les échanges d’E/S standards. Adapté aux fonctions de sécurité, il répond à un niveau SIL 3 selon IEC 61508, ce qui en fait un choix pertinent pour les ensembles ET 200SP intégrant des modules fail-safe.

Alimentation 24 V DC et intégration simple sur rail profilé

Le module fonctionne en courant continu avec une tension d’alimentation de 19,2 à 28,8 V DC. Son format compact de 50 mm de largeur, 117 mm de hauteur et 74 mm de profondeur facilite l’intégration dans les armoires où l’espace doit être optimisé. Il est prévu pour un montage sur barre profilée, conformément aux pratiques courantes en automatisation et en distribution de commande. Son indice de protection IP20 le destine à une implantation en coffret ou armoire électrique.

Conception adaptée aux environnements industriels et à la segmentation électrique

La présence d’une séparation de potentiel contribue à une intégration plus sereine au sein d’installations comportant plusieurs zones fonctionnelles ou plusieurs références de potentiel. En tant que composant de système ET 200SP, ce module interface s’inscrit dans une logique de station ordonnée, lisible et facile à faire évoluer. Il est également classé pour une utilisation en atmosphère gaz de catégorie 3G, ce qui peut répondre à certains besoins d’implantation industrielle spécifiques lorsque ce critère est requis sur le projet.

Bundle complet pour constituer la tête de station ET 200SP

Cette déclinaison est proposée en bundle, avec les éléments nécessaires à la constitution de la tête de station PROFIBUS : le module interface, le server module et le connecteur PROFIBUS. Cette présentation simplifie l’approvisionnement et réduit les risques d’oubli lors de la préparation d’une nomenclature. Pour l’installateur, l’intégrateur ou le service maintenance, cela permet de sécuriser le choix d’un ensemble cohérent pour démarrer ou remplacer une station ET 200SP sur réseau PROFIBUS.

Un choix pertinent pour extension, modernisation ou remplacement sur réseau PROFIBUS

Le module interface PROFIBUS ET 200SP IM 155-6DP HF convient particulièrement aux projets d’extension d’installations existantes, de modernisation de stations décentralisées ou de remplacement d’une tête de station dans un environnement déjà structuré autour de PROFIBUS. Son intérêt réside dans sa compatibilité avec l’écosystème ET 200SP, sa gestion d’un nombre important de modules, sa capacité à intégrer des fonctions de sécurité et sa conception orientée maintenance. Pour une boutique de matériel électrique industriel, c’est une référence de choix lorsqu’il faut équiper une station décentralisée compacte, modulaire et clairement dédiée au bus PROFIBUS.
