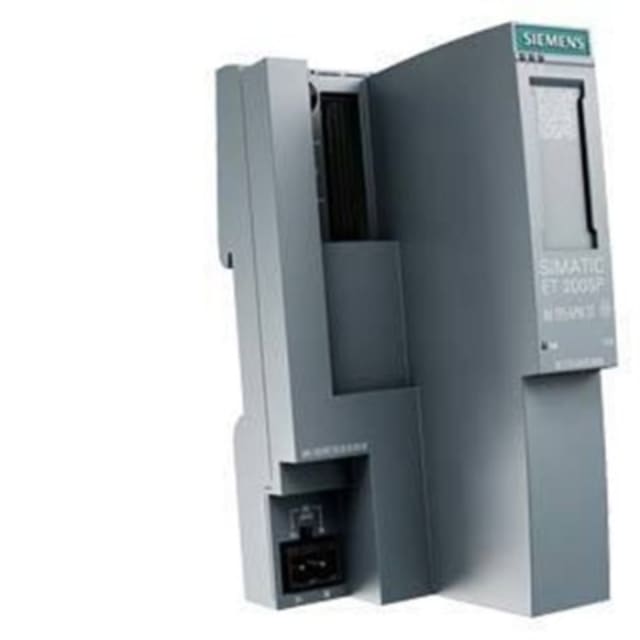

Module interface Profinet IM155-6PN ST 6ES71556AA010BN0

Module d’interface PROFINET pour station ET 200SP

Le module interface Profinet IM155-6PN ST s’intègre dans l’architecture SIMATIC ET 200SP pour assurer la communication entre la station d’E/S déportées et le réseau PROFINET. Dans cette version bundle, il est prévu pour constituer la tête de station et piloter jusqu’à 32 modules de périphérie, avec en complément la prise en charge de jusqu’à 16 modules ET 200AL. Il convient particulièrement aux installations d’automatisation industrielle recherchant une interface compacte, claire à déployer et adaptée aux ensembles d’E/S distribués.

Configuration pensée pour les stations d’E/S déportées

Ce module d’interface a été conçu pour les environnements où la modularité ET 200SP est un vrai avantage. Il permet de structurer une station de terrain compacte tout en conservant une capacité d’extension importante. Son format facilite l’intégration dans les armoires industrielles lorsque l’espace disponible doit être optimisé, avec des dimensions de 50 mm de largeur, 117 mm de hauteur et 74 mm de profondeur. Le montage sur barre profilée est pris en charge, ce qui simplifie l’implantation dans les coffrets et tableaux d’automatisme.

Communication PROFINET et TCP/IP pour l’automatisation industrielle

Le module supporte le protocole PROFINET IO ainsi que TCP/IP, ce qui le destine aux réseaux industriels Ethernet modernes. Il est adapté aux applications où l’échange rapide d’informations entre contrôleur, périphérie décentralisée et équipements de terrain est essentiel. Cette version ne vise pas une compatibilité multi-bus étendue, mais une intégration ciblée dans un environnement PROFINET, ce qui aide à garder une architecture cohérente, lisible et simple à maintenir pour les projets Siemens ET 200SP.

Bundle complet pour une mise en œuvre plus directe

Cette déclinaison est proposée en bundle avec les éléments nécessaires à la constitution de la tête de station : module d’interface, module serveur et adaptateur de bus BA 2xRJ45. Cet ensemble facilite l’identification de la bonne composition pour démarrer une station PROFINET ET 200SP sans disperser la sélection entre plusieurs composants. L’interface réseau via double RJ45 répond aux besoins de raccordement Ethernet industriel courants dans les armoires et baies d’automatisme.

Adapté aux fonctions de sécurité et à l’évolution des installations

Le module prend en charge PROFIsafe et convient aux fonctions de sécurité dans les architectures compatibles. Il peut donc s’intégrer dans des projets où la gestion des signaux de sécurité doit cohabiter avec les échanges d’automatisation standards sur PROFINET. La station bénéficie également des avantages de la famille ET 200SP pour faire évoluer l’installation par ajout de modules périphériques selon les besoins de la machine ou du process, sans remettre en cause l’ensemble de la structure de communication.

Alimentation, isolation et intégration en environnement industriel

L’alimentation s’effectue en courant continu sur une plage de 19,2 à 28,8 V DC, conforme aux usages de l’automatisation industrielle. Le module dispose d’une séparation de potentiel, un point important pour l’intégration dans des ensembles techniques où la maîtrise des interfaces électriques contribue à une implantation plus propre. Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement à l’intérieur d’une armoire électrique ou d’un coffret industriel.

Un choix pertinent pour la maintenance et le remplacement d’une tête de station

Ce module interface IM155-6PN ST est particulièrement pertinent pour la maintenance, la remise en état d’une station existante ou la création d’une nouvelle station ET 200SP en environnement PROFINET. Son positionnement standard dans la gamme permet de répondre aux besoins courants en communication d’E/S déportées, tout en conservant une solution compacte et bien adaptée aux installations industrielles structurées. Pour l’acheteur, c’est un composant logique lorsqu’il faut sécuriser le bon niveau de compatibilité avec une station ET 200SP exploitée en PROFINET.
