Connecteur Profibus 12 Mbps sortie câble 35° T

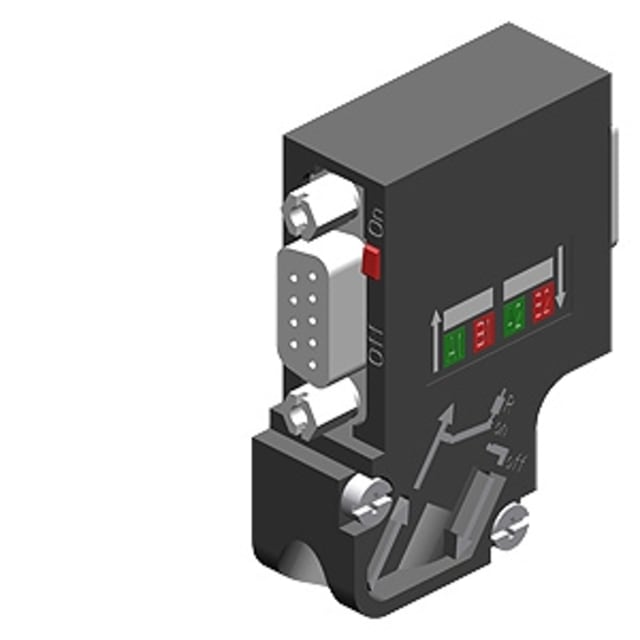

Connecteur PROFIBUS 12 Mbit/s avec sortie de câble à 35°

Ce connecteur PROFIBUS est conçu pour le raccordement des stations sur bus de terrain en environnement d’automatisation industrielle. Il prend en charge des vitesses de transmission jusqu’à 12 Mbit/s, ce qui le rend adapté aux architectures PROFIBUS DP nécessitant une communication rapide et stable entre équipements. Sa sortie de câble à 35° facilite l’intégration dans les armoires, coffrets et machines lorsque l’espace de câblage doit être optimisé sans contrainte excessive sur le câble.

Version en T avec port de programmation intégré

Cette version dispose d’une configuration en T avec prise de programmation intégrée, particulièrement pratique pour les interventions de maintenance, de mise en service ou de diagnostic sur réseau PROFIBUS. Elle permet de connecter un appareil de programmation ou de test sans devoir modifier le raccordement principal déjà en place. C’est un choix pertinent pour les installations où l’accessibilité du bus et la continuité des opérations sont des critères importants.

Connexion FastConnect pour un montage terrain efficace

Le connecteur utilise une technologie de raccordement de type FastConnect par déplacement d’isolant, pensée pour simplifier le montage sur câble PROFIBUS compatible. Cette conception permet un raccordement rapide et net, tout en limitant les manipulations lors de l’assemblage. Avec ses deux entrées de conducteur, il répond aux besoins de chaînage usuels sur réseau de communication industriel.

Format compact pour intégration dans les équipements

Avec une hauteur de 54 mm et un boîtier compact en matière synthétique, ce connecteur s’intègre facilement dans les ensembles de commande et les espaces techniques restreints. L’alimentation des câbles par le bas contribue à garder un cheminement propre dans les zones de raccordement, tout en accompagnant efficacement la géométrie à 35° du départ câble. Ce format convient bien aux équipements où la maîtrise de l’encombrement et de l’orientation du câblage est déterminante.

Interface 9 pôles pour liaison PROFIBUS RS485

Le connecteur est équipé d’une interface 9 pôles avec exécution de contact par goupilles et deux rangées de connexions, correspondant au format couramment utilisé pour les liaisons PROFIBUS de type RS485. Cette configuration permet un raccordement direct aux appareils compatibles sur machine, pupitre, automate ou module de communication. Le type de montage engagé convient aux applications où une connexion franche et correctement positionnée est recherchée.

Protection adaptée aux environnements industriels en intérieur

Ce modèle présente un indice de protection IP20 une fois monté, adapté aux installations en environnement technique protégé, notamment dans les armoires électriques, coffrets d’automatisme et ensembles de commande. Son verrouillage par presse-étoupe participe au bon maintien du câble au niveau du connecteur et contribue à une finition de montage propre, particulièrement appréciable dans les installations soumises à des contraintes d’exploitation régulières.

Plage de température compatible avec l’automatisation industrielle

Prévu pour fonctionner dans une plage de température de service de -25 à 60 °C et supporter une température ambiante de -40 à 70 °C, ce connecteur répond aux besoins des installations industrielles exposées à des conditions thermiques variées. Il convient aussi bien à des équipements installés en atelier qu’à des ensembles techniques intégrés dans des zones de production où la stabilité de la communication bus reste essentielle.
