SIEMENS

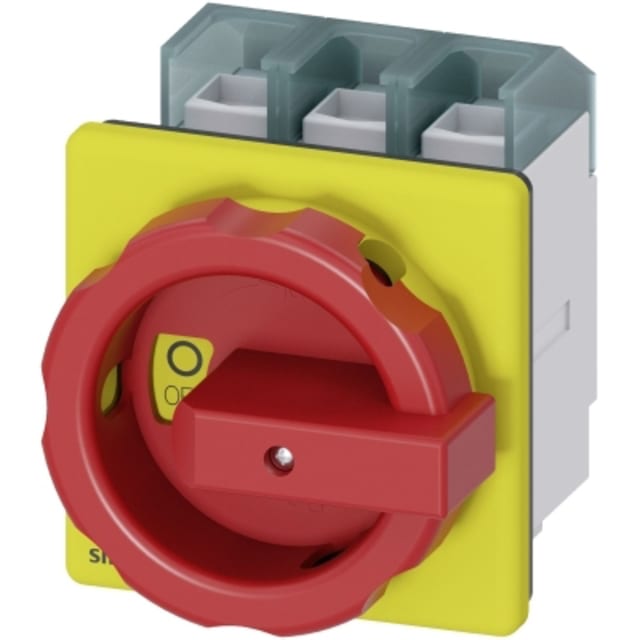

Interrupteur-sectionneur arrêt d’urgence 3P 100A 3LD27040TK53

Marque : SIEMENS Série : SENTRON 3LD2 EAN : 4011209403611 SKU : 0388593 Réf. fabricant : 3LD27040TK53

Interrupteur-sectionneur d’arrêt d’urgence 3 pôles 100 A, à manette rotative courte rouge, verrouillable, IP65. Montage encastré, fixation frontale 4 trous, raccordement par borne de cadre, jusqu’à 690 V.

120.45€ HTVA

Par 1 pièce

6 en stock

6 en stock

Quantité Prix HTVA Remise
0-2 120.45€ 0%
3-5 118.04€ 2%
6-10 116.84€ 3%
11+ 115.63€ 4%
Référence Produit Nombre de pôles Courant permanent de mesure lu Exécution de l'élément de commande Couleur de l'élément de commande Contacts auxiliaires, nombre de fermeurs adapté à une fixation frontale à 4 trous Disponibilité Prix HTVA
0388593 Réf. 0388593 Interrupteur-sectionneur arrêt d'urgence 3P 100A 3LD27040TK53 Modèle sélectionné
Nombre de pôles
3
Courant permanent de mesure lu
100 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
oui
3 100 A manette rotative courte rouge 0 oui En stock 120.45€ HTVA par 1 pièce En stock
0347108 Réf. 0347108 Interrupteur-sectionneur 25A 3P+N noir 3LD21300TK11
Nombre de pôles
3
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
manette
Couleur de l'élément de commande
noir
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
non
3 25 A manette noir 0 non En stock 57.19€ HTVA par 1 pièce En stock
0355579 Réf. 0355579 Interrupteur-sectionneur arrêt d'urgence 25A 3P+N rouge
Nombre de pôles
4
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
oui
4 25 A manette rotative courte rouge 0 oui En stock 54.75€ HTVA par 1 pièce En stock
0361613 Réf. 0361613 Interrupteur-sectionneur arrêt d'urgence 63A 3P 3LD25040TK53
Nombre de pôles
3
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
oui
3 63 A manette rotative courte rouge 0 oui En stock 78.73€ HTVA par 1 pièce En stock
0365308 Réf. 0365308 Interrupteur-sectionneur rotatif 32A 3P+N noir 3LD22031TL51
Nombre de pôles
4
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
noir
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
oui
4 32 A manette rotative courte noir 0 oui Sur commande 63.74€ HTVA par 1 pièce Sur commande
0366086 Réf. 0366086 Interrupteur-sectionneur rotatif 25A 3P+N 3LD21031TL51
Nombre de pôles
4
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
noir
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
oui
4 25 A manette rotative courte noir 0 oui En stock 56.24€ HTVA par 1 pièce En stock
0384648 Réf. 0384648 Interrupteur-sectionneur arrêt d'urgence 32A 3P+N 3LD22031TL53
Nombre de pôles
4
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
oui
4 32 A manette rotative courte rouge 0 oui En stock 63.74€ HTVA par 1 pièce En stock
3360654 Réf. 3360654 Interrupteur sectionneur arrêt urgence 32A 3P 3LD22030TK53
Nombre de pôles
3
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
oui
3 32 A manette rotative courte rouge 0 oui En stock 47.08€ HTVA par 1 pièce En stock
3513936 Réf. 3513936 Interrupteur-sectionneur rotatif 4 pôles 16A 3LD20031TL51
Nombre de pôles
4
Courant permanent de mesure lu
16 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
noir
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
oui
4 16 A manette rotative courte noir 0 oui Rupture de stock 46.98€ HTVA par 1 pièce Rupture de stock
3527200 Réf. 3527200 Interrupteur-sectionneur tripolaire 16A noir 3LD20641GP51
Nombre de pôles
3
Courant permanent de mesure lu
16 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
noir
Contacts auxiliaires, nombre de fermeurs
1
adapté à une fixation frontale à 4 trous
non
3 16 A manette rotative courte noir 1 non Sur commande 69.60€ HTVA par 1 pièce Sur commande
3759232 Réf. 3759232 Interrupteur sectionneur rotatif 4 pôles 63A 3LD25041TL51
Nombre de pôles
4
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
noir
Contacts auxiliaires, nombre de fermeurs
0
adapté à une fixation frontale à 4 trous
oui
4 63 A manette rotative courte noir 0 oui En stock 101.18€ HTVA par 1 pièce En stock

Interrupteur-sectionneur d’arrêt d’urgence 3P 100 A pour coupure manuelle visible

Cet interrupteur-sectionneur d’arrêt d’urgence 3 pôles est conçu pour assurer une coupure manuelle franche et immédiate des circuits de puissance. Avec un courant assigné de 100 A, il convient aux installations où l’isolement sûr de l’alimentation doit être clairement accessible sur la face avant d’une armoire, d’un coffret ou d’un ensemble de commande. Son usage en interrupteur principal, en interrupteur de maintenance et en fonction arrêt d’urgence permet de couvrir plusieurs besoins de sectionnement avec un seul appareil.

Commande rotative rouge et jaune pensée pour les fonctions de sécurité

La commande rotative courte en façade, de couleur rouge sur fond jaune, facilite l’identification immédiate de la fonction arrêt d’urgence. Ce format est particulièrement adapté aux machines, tableaux et équipements techniques nécessitant une action simple, rapide et clairement repérable. L’indication de position marche/arrêt améliore la lisibilité lors des opérations d’exploitation ou de consignation, tandis que la fonction verrouillable permet de sécuriser la coupure pendant les interventions de maintenance.

Configuration 3 pôles adaptée au sectionnement des départs triphasés

En version 3P, cet appareil est destiné au sectionnement de circuits triphasés sans ajout de pôle neutre. Il répond bien aux besoins de coupure d’alimentation sur moteurs, départs de distribution, machines-outils, coffrets techniques ou armoires industrielles. Sa tenue en tension jusqu’à 690 V en courant alternatif lui permet d’intégrer des ensembles où la marge d’utilisation et la polyvalence de raccordement sont importantes.

Pouvoir d’utilisation dimensionné pour la commande et l’isolement de charges

Ce modèle associe un courant permanent de 100 A à une puissance d’utilisation de 37 kW en AC-23 à 400 V, ce qui le rend pertinent pour les applications de sectionnement sous charge sur circuits moteurs ou charges fortement inductives. Il est également donné pour 30 kW en AC-3 à 400 V, ce qui aide à positionner le produit dans des architectures de commande moteur où la coupure manuelle doit rester cohérente avec les contraintes d’exploitation. Cette lecture des valeurs d’emploi permet de choisir un appareil réellement adapté au type de charge, et pas seulement à l’intensité nominale.

Montage en façade 4 trous pour intégration propre sur porte ou plastron

L’appareil est prévu pour une fixation frontale à 4 trous, une configuration appréciée pour obtenir une implantation stable et nette sur porte d’armoire ou face avant de coffret. Cette conception à encastrer s’intègre facilement dans les ensembles électriques où l’organe de commande doit rester accessible depuis l’extérieur, tout en laissant le corps de l’appareil à l’intérieur du tableau. Ce type de montage convient particulièrement aux réalisations où l’on recherche une commande visible, compacte et immédiatement exploitable.

Protection IP65 en face avant pour les environnements exposés

La protection frontale IP65 apporte une bonne résistance aux poussières et aux projections d’eau sur la partie visible une fois l’appareil monté. C’est un point important pour les installations en atelier, en zone technique ou sur machine, lorsque la façade peut être soumise à des conditions d’utilisation plus exigeantes qu’un environnement tertiaire simple. Cette caractéristique contribue à maintenir une commande exploitable en service courant tout en protégeant la zone d’actionnement.

Raccordement par borne de cadre pour câblage de puissance

Le raccordement principal par borne de cadre est adapté aux conducteurs de puissance et aux montages demandant un serrage stable dans le temps. Ce type de connexion répond bien aux besoins des intégrateurs, tableautiers et installateurs qui recherchent une solution cohérente avec des intensités élevées et une mise en œuvre propre dans les tableaux de distribution ou de commande. L’absence de contacts auxiliaires intégrés oriente clairement ce modèle vers une fonction de sectionnement principal, sans complexifier inutilement l’ensemble lorsque seule la coupure manuelle est recherchée.

Caractéristiques techniques

Nombre de pôles3
Courant permanent de mesure lu100 A
Type d'appareilAppareil à encastrer Technique d'insertion définitive
Exécution de l'élément de commandemanette rotative courte
Couleur de l'élément de commanderouge
Exécution sous forme d'interrupteur principaloui
Exécution sous forme d'interrupteur de maintenance/de réparationoui
Exécution du dispositif d'arrêt d'urgenceoui
Exécution sous forme d'interrupteur de sécuritéoui
Finition de l'inverseurnon
Contacts auxiliaires, nombre de fermeurs0
Nombre de commutateurs1
Tension maximale de dimensionnement ue sous courant alternatif690 V
Verrouillableoui
adapté à une fixation frontale à 4 trousoui
adapté à une fixation frontale centralenon
adapté à un montage en distributeurnon
Contacts auxiliaires, nombre d'ouvreurs0
Courant permanent nominal, CA-21, 400 V70 A
Protection, frontale (IP)IP65
Courant permanent nominal , CA-21, 400 V100 A
Puissance de service de mesure AC-3, 400V30 kW
Entraînement du moteur en optionnon
Déclencheur de tension en optionnon
Capacité de charge de dimensionnement durant un bref instant Icw2 kA
Contacts auxiliaires, nombre d' inverseurs0
Montage au solnon
adapté à un montage intermédiairenon
Puissance de service de dimensionnement à CA-23, 400 V37 kW
Type de raccordement du câble principalBorne de cadre
Classe de protection (NEMA)autre
Commande par moteur intégrénon
Product Carbon Footprint (CO2)Estimation Sonepar
avec câblage prémonténon
Largeur90 mm
Hauteur107 mm
Profondeur112.5 mm

Produits de la même série que le produit consulté

À quoi sert un interrupteur-sectionneur arrêt d’urgence comme le 3LD2704-0TK53 ?

Il sert à couper et isoler rapidement une installation ou une machine en cas d’urgence, puis à assurer une fonction de sectionnement pour la maintenance ou la réparation. Ce modèle est destiné au montage en façade et possède une manette rotative courte rouge/jaune, typique des organes de coupure visibles et accessibles.

Ce modèle peut-il être verrouillé en position arrêt ?

Oui, ce 3LD2704-0TK53 est verrouillable. C’est utile pour sécuriser l’installation pendant une intervention et éviter toute remise sous tension involontaire.

Peut-on l’utiliser comme interrupteur principal dans une armoire ou un tableau ?

Oui, ce produit est prévu avec une exécution sous forme d’interrupteur principal. Il convient donc pour assurer la coupure générale d’un départ ou d’un circuit, dans le respect du schéma et de l’environnement d’installation.

Comment se fait le montage de la commande en façade ?

La version indiquée est un appareil à encastrer avec fixation frontale à 4 trous. Il faut donc prévoir une découpe et une implantation compatibles avec ce type de montage en panneau.

Quel type de raccordement est prévu pour les câbles principaux ?

Le raccordement principal se fait par borne de cadre. Il faut préparer les conducteurs et les accessoires de raccordement adaptés à ce type de borne, selon les consignes du fabricant.

Peut-on l’installer en extérieur ou dans une zone exposée aux projections ?

La protection frontale IP65 indique une bonne étanchéité à la poussière et aux projections d’eau côté face avant. L’installation doit toutefois rester conforme à l’environnement prévu pour l’ensemble de l’appareillage et de l’armoire.
