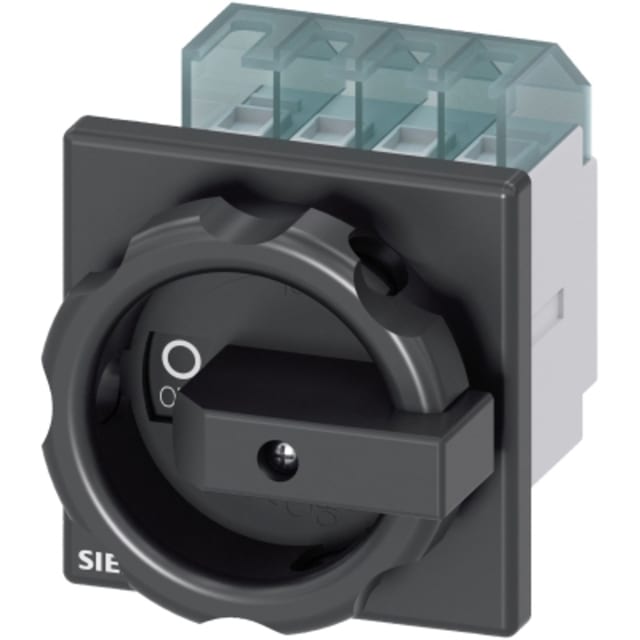

Interrupteur-sectionneur rotatif 4 pôles 16A pour coupure générale en façade

Cet interrupteur-sectionneur rotatif 4 pôles 16A est conçu pour assurer une fonction de coupure générale claire et directement accessible en face avant d’un coffret ou d’une armoire. Son format à encastrer avec commande rotative courte convient aux ensembles où l’on recherche une manœuvre simple, visible et adaptée à l’isolement d’un circuit. En version 4 pôles, il permet de sectionner simultanément l’ensemble des conducteurs concernés, ce qui en fait une solution adaptée aux applications de distribution et de protection nécessitant une coupure franche.

Commande rotative noire avec protection frontale IP65

La manette rotative courte de couleur noire offre une prise en main directe et une lecture rapide de la position de l’appareil. La face avant bénéficie d’un indice de protection IP65, un atout important pour les installations exposées à la poussière ou aux projections d’eau en façade de porte ou de tableau. Cette configuration est particulièrement pertinente pour les montages où l’organe de commande doit rester accessible tout en conservant une bonne protection au niveau frontal.

Configuration 4 pôles 16A pour applications de sectionnement et maintenance

Avec un courant permanent nominal de 16 A et une exécution 4 pôles, ce modèle répond aux besoins de sectionnement sur des circuits de faible à moyenne intensité dans les tableaux électriques, coffrets de commande et ensembles de distribution. Il peut être utilisé comme interrupteur principal, comme interrupteur de maintenance ou de réparation, ainsi que comme interrupteur de sécurité. Cette polyvalence permet de l’intégrer dans de nombreuses architectures où la séparation électrique doit être nette avant intervention.

Adapté aux circuits en courant alternatif jusqu’à 690 V

L’appareil admet une tension maximale de dimensionnement en courant alternatif de 690 V, ce qui lui permet de s’intégrer dans des environnements techniques exigeant une tenue adaptée aux réseaux AC. En catégorie d’emploi, il supporte 16 A en AC-21 à 400 V et développe une puissance de service de 6 kW en AC-3 à 400 V. Pour les usages de sectionnement de charges en AC-23 à 400 V, la puissance de service indiquée atteint 8 kW. Ces caractéristiques orientent clairement ce sectionneur vers des fonctions de coupure maîtrisées dans les circuits de distribution et d’alimentation d’équipements.

Montage frontal 4 trous pour intégration propre en coffret

Ce modèle est prévu pour une fixation frontale à 4 trous, une configuration recherchée pour les intégrations en façade de porte lorsque l’on souhaite une implantation stable et bien alignée de la commande. Son exécution à encastrer avec technique d’insertion définitive facilite le positionnement dans un tableau ou une enveloppe compatible. Il ne s’agit pas d’une version à montage sur socle, ni d’un modèle à montage intermédiaire ou en distributeur, ce qui aide à bien cibler son usage dès la préparation du coffret.

Raccordement principal par borne de cadre

Le raccordement du câble principal s’effectue par borne de cadre, une solution appréciée pour obtenir un serrage net et une connexion adaptée aux conducteurs utilisés en appareillage de commande et de distribution. Ce type de raccordement convient aux intégrateurs et installateurs recherchant une mise en œuvre cohérente dans des tableaux compacts, tout en conservant une architecture de câblage propre autour d’un appareil de coupure principal.

Un sectionneur sans contacts auxiliaires pour une fonction essentielle de coupure

Cette version est livrée sans contacts auxiliaires intégrés, avec 0 contact NO, 0 contact NC et 0 inverseur. Elle se concentre donc sur sa fonction première de sectionnement manuel. Elle n’intègre pas non plus de commande moteur, ni de déclencheur de tension optionnel, ni de dispositif d’arrêt d’urgence. Ce positionnement en fait un choix pertinent lorsque l’objectif est de disposer d’un interrupteur-sectionneur rotatif 4 pôles 16A dédié à la coupure, à l’isolement et à la sécurisation d’une ligne, sans complexifier l’ensemble avec des fonctions annexes non nécessaires.
