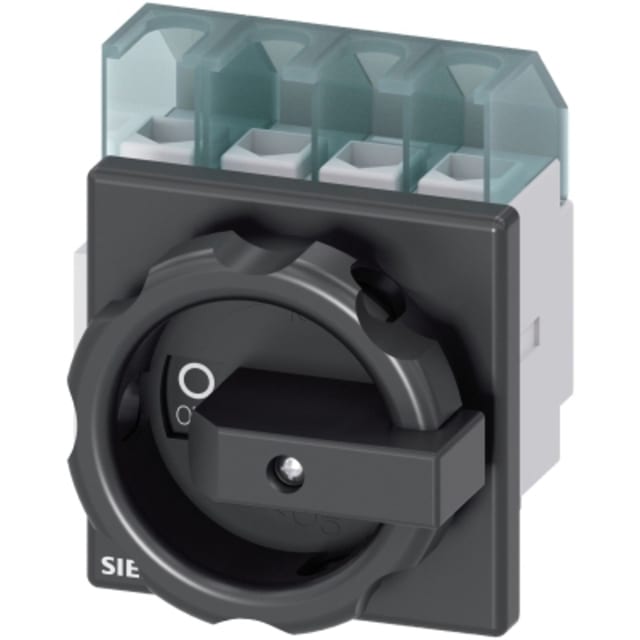

Interrupteur-sectionneur rotatif 25A 3P+N 3LD21031TL51

Interrupteur-sectionneur rotatif 25 A 3P+N pour coupure générale en façade

Cet interrupteur-sectionneur rotatif 25 A 3P+N de la gamme SENTRON 3LD est conçu pour assurer une fonction de coupure générale claire et accessible sur les installations électriques. Sa configuration 4 pôles permet la coupure simultanée des conducteurs actifs, avec une commande rotative courte adaptée à une utilisation simple en face avant de coffret ou d’armoire. Il convient particulièrement lorsqu’une isolation visible et une manœuvre directe sont recherchées sur des tableaux de distribution, équipements techniques ou ensembles de commande.

Configuration 4 pôles adaptée aux circuits triphasés avec neutre

Avec ses 4 pôles, cet appareil répond aux besoins des installations triphasées avec neutre, dans lesquelles une coupure complète du circuit est requise. Son courant assigné de 25 A permet de l’intégrer sur des départs ou fonctions de sectionnement correspondant à ce calibre. En exploitation, il est donné pour une puissance de service de 9,5 kW à 400 V en AC-23 et 8 kW en AC-3, ce qui le rend pertinent pour des circuits de distribution et certaines charges motorisées ou techniques nécessitant un sectionnement sûr en charge.

Montage frontal 4 trous avec commande rotative noire

Ce modèle est prévu pour une fixation frontale à 4 trous, une exécution appréciée pour la création d’une commande déportée propre et lisible sur porte ou façade. La manette rotative courte noire facilite l’intégration dans les enveloppes où l’on souhaite conserver une commande compacte. Cette conception est adaptée aux tableaux et coffrets dans lesquels l’accès à la fonction de coupure doit rester immédiat, sans recourir à une implantation encombrante.

Protection frontale IP65 pour environnements exposés

La partie frontale bénéficie d’un indice de protection IP65, un point important lorsque la commande est installée sur une porte de coffret ou dans un environnement soumis à la poussière ou aux projections. Cela permet de conserver une façade de commande mieux protégée dans de nombreuses applications industrielles, tertiaires ou techniques, tout en gardant une manœuvre directe du sectionneur depuis l’extérieur de l’enveloppe.

Usage en interrupteur principal, de sécurité et de maintenance

Cet interrupteur-sectionneur est conçu pour remplir plusieurs fonctions d’exploitation : interrupteur principal, interrupteur de sécurité et interrupteur de maintenance ou de réparation. Ce positionnement en fait un choix pertinent lorsque l’objectif est de sécuriser une machine, un sous-ensemble ou une armoire avant intervention. Le dispositif n’est en revanche pas annoncé comme arrêt d’urgence, ce qui permet de bien distinguer son rôle : assurer la coupure et l’isolement, et non remplacer une fonction d’arrêt d’urgence dédiée.

Pouvoir de coupure et tenue électrique pour intégration en tableau

L’appareil accepte une tension assignée jusqu’à 690 V en courant alternatif, ce qui lui donne une bonne latitude d’intégration sur différents niveaux de réseaux et architectures de distribution. Il dispose également d’un courant conditionnel de court-circuit de 3,5 kA et d’une tenue de courte durée Icw de 0,64 kA, des données utiles pour l’étude de coordination dans un tableau électrique. Son raccordement principal par borne de cadre permet une connexion adaptée à une intégration sérieuse en coffret ou armoire.

Verrouillage possible pour consignation et sécurisation des accès

Le sectionneur est verrouillable, un avantage concret pour les opérations de consignation, de maintenance et de remise en sécurité. Cette possibilité aide à prévenir les remises sous tension intempestives lors des interventions et s’intègre naturellement dans les procédures d’exploitation des installations électriques. Pour l’installateur comme pour l’exploitant, ce point renforce l’intérêt du produit dès lors qu’une séparation contrôlée de l’alimentation est nécessaire.
