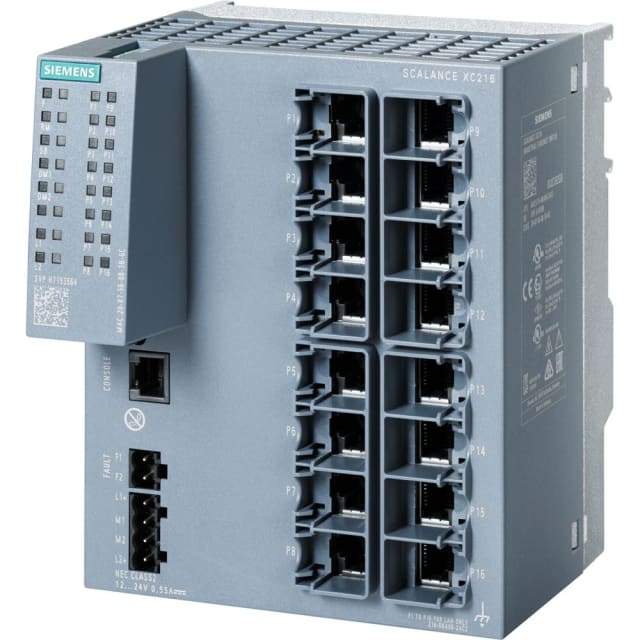

Switch Ethernet manageable Layer 2 SCALANCE XC216

Switch Ethernet manageable Layer 2 conçu pour les réseaux industriels

Le SCALANCE XC216 est un switch Ethernet manageable Layer 2 pensé pour l’infrastructure réseau industrielle. Il répond aux besoins de segmentation, de supervision et d’organisation des échanges sur installation automatisée, tout en apportant les fonctions de gestion attendues pour un réseau de terrain structuré. Son format compact et son indice de protection IP20 le destinent à une intégration en armoire ou coffret technique.

16 ports RJ45 10/100 Mbit/s pour raccorder les équipements terrain

Ce modèle dispose de 16 ports RJ45 10/100 Mbit/s, adaptés au raccordement d’automates, pupitres, passerelles, équipements de communication et autres participants Ethernet industriels. Cette configuration permet de centraliser un nombre important de liaisons cuivre sur un seul switch, ce qui facilite l’architecture du réseau et limite la multiplication des équipements dans l’armoire.

Fonctions de gestion Layer 2 pour mieux organiser le trafic

En version manageable, ce switch SCALANCE XC216 permet d’aller au-delà d’une simple distribution réseau. Les fonctions Layer 2 et les services de redondance de type RSTP, ainsi que la gestion VLAN, aident à structurer les flux, à isoler des segments et à améliorer l’exploitation du réseau. C’est un choix pertinent lorsque l’installation nécessite une administration précise des communications Ethernet, notamment dans les environnements d’automatisation et de communication industrielle.

Intégration adaptée aux armoires électriques et coffrets industriels

Le montage sur rail DIN 35 mm simplifie l’intégration dans les armoires électriques et coffrets de commande. Le produit peut également être utilisé sur profilé support S7 ou en fixation murale selon l’implantation retenue. Avec des dimensions de 147 mm de hauteur, 120 mm de largeur et 125 mm de profondeur, il s’intègre de manière rationnelle dans les espaces techniques où la maîtrise de l’encombrement reste essentielle.

Alimentation redondante et diagnostic local pour l’exploitation

Le SCALANCE XC216 intègre une alimentation redondante, un point important pour les applications où la continuité de service du réseau doit être prise en compte dans la conception de l’installation. La présence d’un port console et de LED de diagnostic facilite les opérations de mise en service, de contrôle d’état et d’intervention en maintenance. Ce type d’équipement convient ainsi aux architectures qui demandent une lecture rapide des états réseau directement en façade.

Compatibilité avec les environnements industriels exigeants

Ce switch est prévu pour une plage de température étendue de -40 °C à +70 °C, ce qui le rend adapté à de nombreux environnements industriels. Sa conception répond aux usages réseau en automatisme, avec compatibilité PROFINET IO et conformité Ethernet/IP selon les données fabricant. Il peut ainsi trouver sa place dans des architectures de communication mêlant pilotage machine, supervision et échanges entre équipements de production.

Une solution pertinente pour structurer un réseau Ethernet d’automatisme

Pour un intégrateur, un tableautier ou un service maintenance, ce switch Ethernet manageable Layer 2 apporte une base solide pour déployer ou faire évoluer un réseau industriel en cuivre. Sa densité de 16 ports, ses fonctions de gestion réseau, son montage rail DIN et ses possibilités de diagnostic en font une solution adaptée aux installations où l’organisation du trafic, la lisibilité du câblage et la maîtrise de l’infrastructure réseau sont des critères déterminants.
