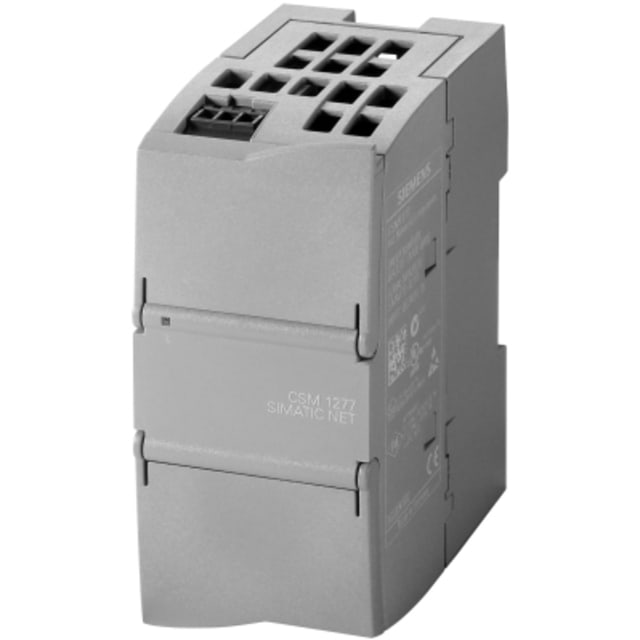

Module switch compact CSM 1277 pour l’extension réseau d’un SIMATIC S7-1200

Le module switch compact CSM 1277 est conçu pour ajouter simplement de la connectivité Industrial Ethernet à un environnement SIMATIC S7-1200. Il permet de raccorder l’automate ainsi que jusqu’à 3 autres équipements réseau sur une infrastructure 10/100 Mbit/s, sans recourir à une configuration complexe. Ce format dédié répond parfaitement aux besoins d’extension réseau dans les armoires d’automatisme, les petites cellules de production et les installations industrielles compactes.

Switch Ethernet industriel non manageable pour une mise en service directe

Ce modèle fonctionne comme un switch non manageable, ce qui facilite son intégration dans les architectures industrielles où la simplicité de déploiement est recherchée. Il dispose de 4 ports RJ45 10/100 Mbps pour relier rapidement un automate, un pupitre, un variateur, un poste de maintenance ou tout autre participant Ethernet compatible. L’absence de fonctions de gestion avancée convient particulièrement aux installations qui privilégient une connexion directe, stable et lisible sur le terrain.

Intégration pensée pour les architectures SIMATIC S7-1200

Le CSM 1277 a été développé pour s’intégrer à l’univers S7-1200 et accompagner l’extension de communication autour de l’automate. Il représente une solution adaptée lorsque l’interface Ethernet disponible sur la CPU doit être partagée avec plusieurs équipements. Dans une installation industrielle, cela permet de structurer plus proprement le réseau local de la machine, de limiter les solutions de câblage improvisées et d’améliorer l’organisation des liaisons de communication dans l’armoire.

Format compact pour montage sur rail DIN 35 mm

Avec un montage sur rail DIN type top hat 35 mm, ce module switch compact trouve facilement sa place dans un coffret électrique ou une armoire de commande. Ses dimensions de 100 mm de hauteur, 45 mm de largeur et 75 mm de profondeur facilitent l’implantation dans les espaces restreints. Ce gabarit compact est un avantage concret pour les intégrateurs et tableautiers qui doivent optimiser l’encombrement tout en conservant une architecture réseau claire et accessible.

Conception adaptée aux environnements industriels de commande

Le boîtier en indice de protection IP20 est destiné à une installation en environnement protégé, typiquement à l’intérieur d’une armoire électrique. Le module prend en charge l’Ethernet industriel en couche 2, sans fonctions layer 3, ce qui correspond aux usages classiques de commutation locale dans les systèmes d’automatisation. Cette orientation en fait un équipement pertinent pour les réseaux de machine, les sous-ensembles de ligne et les applications où l’on souhaite distribuer efficacement les communications entre plusieurs participants.

Une connectique recentrée sur l’essentiel pour les réseaux cuivre

Le CSM 1277 privilégie une architecture simple et lisible avec uniquement des ports RJ45 10/100 Mbps. Il n’intègre ni ports Gigabit, ni ports SFP, ni interfaces fibre optique, ni fonctions d’empilage. Ce positionnement en fait un switch réseau industriel cohérent pour les applications où la priorité est la distribution Ethernet cuivre autour d’un automate S7-1200, sans surdimensionnement inutile. Pour un projet de machine ou de petit îlot automatisé, cela permet de sélectionner un matériel adapté au besoin réel.

Diagnostic visuel utile pour l’exploitation et la maintenance

Ce module intègre un diagnostic par LED, très utile pour contrôler rapidement l’état de fonctionnement et la présence des liaisons réseau lors de la mise en service ou des opérations de maintenance. Dans les environnements industriels, cette lecture immédiate aide à gagner du temps lors du repérage d’un défaut de liaison, d’un branchement incomplet ou d’un équipement non joignable. Pour l’exploitant comme pour l’installateur, c’est un atout pratique dans le suivi quotidien de l’installation.
