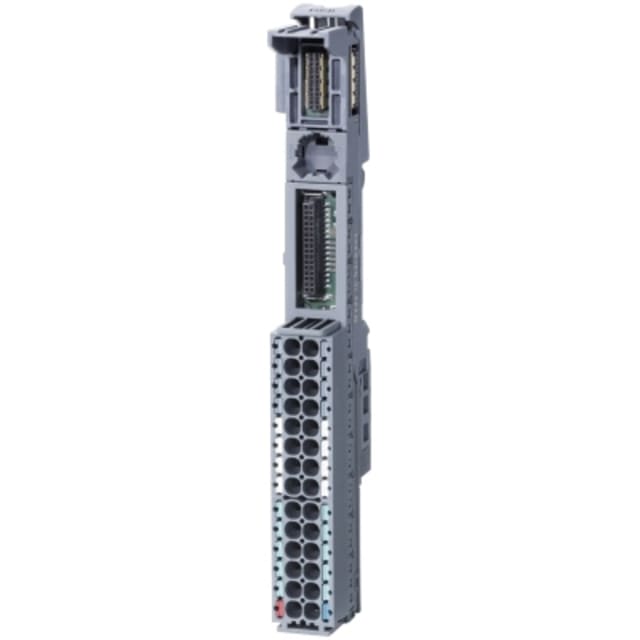

BaseUnit ET 200SP BU15-P16+A10+2B push-in A0

BaseUnit ET 200SP pour modules d’E/S avec raccordement push-in

La BaseUnit ET 200SP BU15-P16+A10+2B push-in A0 est une embase de raccordement conçue pour l’intégration de modules du système décentralisé ET 200SP. Elle sert de base mécanique et de point de connexion pour les sous-ensembles embrochables d’E/S numériques, d’E/S analogiques, ainsi que pour certains modules de communication et de fonction/technologie. Son format étroit permet de construire des îlots d’automatisation compacts sans compliquer le câblage terrain.

Configuration BU15 avec 10 bornes auxiliaires pour un câblage mieux organisé

Cette version BU15-P16+A10+2B associe une largeur de 15 mm à 10 bornes auxiliaires, un atout concret pour répartir proprement les potentiels et simplifier le repérage dans l’armoire. La présence d’un pontage vers la gauche facilite la continuité des distributions sur la ligne de base units, ce qui aide à structurer le montage de plusieurs modules ET 200SP de manière claire et rationnelle.

Technologie de connexion push-in pour une mise en œuvre rapide

Le raccordement push-in permet une connexion directe des conducteurs avec un geste simple, ce qui rend l’assemblage plus fluide lors du câblage initial comme lors des opérations de remplacement. Pour l’intégrateur ou le tableautier, ce type de borne apporte un réel confort sur les installations industrielles où la densité de câblage et la rapidité d’intervention comptent dans l’organisation du chantier et de la maintenance.

Compatible avec l’architecture modulaire SIMATIC ET 200SP

Cette base s’intègre dans la logique modulaire de la gamme ET 200SP. Elle est prévue comme composant de système et accepte des sous-groupes embrochables pour E/S numériques, E/S analogiques, modules de communication et modules technologiques. En pratique, elle constitue un support adapté aux architectures d’automatisation évolutives, où l’on cherche à composer précisément la station selon les besoins du process sans surdimensionner l’ensemble.

Alimentation et type de tension adaptés aux environnements d’automatisation en courant continu

La BaseUnit fonctionne sur une plage de tension continue de 19,2 à 28,8 V DC, en cohérence avec les alimentations couramment utilisées en automatisation industrielle. Les valeurs indiquées confirment une conception orientée courant continu, sans utilisation en entrée ou en sortie sur alimentation alternative pour cette embase. Cela en fait une solution cohérente pour les stations ET 200SP installées dans des armoires de commande et de distribution basse tension en environnement machine ou process.

Format compact pour armoires et stations d’E/S à forte densité

Avec des dimensions de 15 mm de largeur, 141 mm de hauteur et 35 mm de profondeur, cette BaseUnit répond bien aux contraintes d’encombrement des stations déportées modernes. Son montage sur barre profilée permet une intégration directe dans les coffrets et armoires industrielles. Ce faible encombrement est particulièrement intéressant lorsque plusieurs modules d’entrées/sorties doivent être alignés dans un espace limité tout en conservant une implantation lisible.

Adaptée aux applications industrielles avec exigences de sécurité fonctionnelle

Cette embase est indiquée comme adaptée aux fonctions de sécurité et compatible jusqu’au niveau SIL 3 selon l’IEC 61508. Pour les projets d’automatisation intégrant des fonctions de sécurité, cette caractéristique aide à sélectionner une base cohérente avec l’architecture globale de la station ET 200SP. Elle convient ainsi aux installations où la gestion correcte des modules et de leur environnement de raccordement participe à la conception d’un système orienté sécurité.

Un choix pertinent pour le montage de stations ET 200SP propres et évolutives

Pour un besoin de base unitaire compacte, à bornes push-in, avec bornes auxiliaires intégrées et compatibilité étendue avec les modules ET 200SP, ce modèle constitue une solution pratique pour réaliser un montage soigné et lisible. Il convient particulièrement aux intégrateurs, automaticiens et maintenance industrielle recherchant une embase adaptée aux modules d’entrées/sorties dans des ensembles modulaires bien structurés.
