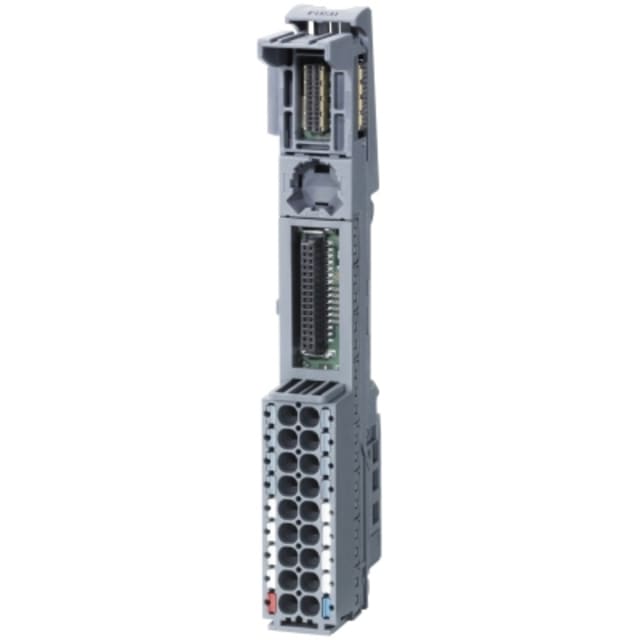

BaseUnit SIMATIC ET 200SP BU15-P16+A0+2B 6ES71936BP000BA0

BaseUnit ET 200SP compacte pour montage d’un module E/S sur rail

La BaseUnit SIMATIC ET 200SP BU15-P16+A0+2B est l’embase de raccordement prévue pour intégrer un module d’entrées/sorties dans une station ET 200SP. Son format étroit de 15 mm permet de construire des îlots d’automatisation compacts sans sacrifier l’accessibilité au câblage. Elle se monte sur barre profilée et sert d’interface mécanique et électrique entre le module électronique et le terrain, avec une implantation particulièrement adaptée aux armoires où chaque millimètre compte.

Configuration BU type A0 avec 16 bornes de process et pontage à gauche

Cette version BU type A0 dispose de 16 bornes de process et d’un pontage vers la gauche, ce qui facilite la continuité de potentiel au sein de l’ensemble ET 200SP. Elle convient à la constitution de groupes de modules cohérents lorsque l’architecture de la station impose une distribution propre et rationnelle des potentiels. L’absence de bornes auxiliaires permet de rester sur une implantation simple, lisible et optimisée pour les montages standards d’E/S déportées.

Bornes Push-In pour un câblage rapide et net en environnement industriel

Le raccordement par bornes Push-In simplifie l’insertion des conducteurs et contribue à accélérer les opérations de câblage en atelier comme en maintenance. Ce type de connexion est particulièrement apprécié pour obtenir un câblage ordonné, avec un bon confort d’intervention sur des stations d’automatisation denses. Pour l’intégrateur comme pour le mainteneur, cette BaseUnit apporte une base pratique pour raccorder efficacement les signaux de terrain sur l’infrastructure ET 200SP.

Compatible avec plusieurs familles de modules embrochables ET 200SP

Cette embase est conçue pour recevoir des sous-groupes embrochables d’E/S numériques, d’E/S analogiques, ainsi que des modules de communication et des modules de fonction ou de technologie. Elle s’intègre ainsi dans des projets d’automatisation évolutifs où différentes fonctions doivent cohabiter dans la même station. Ce positionnement en fait un composant de système utile pour structurer proprement une architecture ET 200SP autour des besoins réels de la machine ou de l’installation.

Alimentation 24 V DC et distribution adaptée aux architectures de commande

La BaseUnit fonctionne sur une tension en courant continu de 24 V, avec une plage indiquée de 19,2 à 28,8 V DC. Elle est prévue pour une distribution de potentiel dans la station, sans alimentation de courant intégrée. Dans une logique d’automatisation industrielle, cela permet de l’intégrer dans des schémas d’alimentation déjà maîtrisés, tout en gardant une lecture claire de la répartition des fonctions entre alimentation, module électronique et raccordement terrain.

Format fin et encombrement maîtrisé pour coffrets et armoires compacts

Avec des dimensions de 15 mm de largeur, 117 mm de hauteur et 35 mm de profondeur, cette BaseUnit s’intègre facilement dans les coffrets et armoires où la densité d’équipement est un critère important. Son profil fin aide à optimiser l’occupation du rail tout en conservant une organisation cohérente des points de raccordement. Pour les constructeurs de machines et tableautiers, ce format est particulièrement intéressant lorsqu’il faut multiplier les points d’E/S dans un espace réduit.

Intégration dans les applications industrielles avec exigences de sécurité

Cette BaseUnit est indiquée comme adaptée aux fonctions de sécurité et peut prendre place dans des configurations ET 200SP dédiées à des applications industrielles exigeantes. Elle est également identifiée comme composant de système avec catégorie de protection antidéflagrante pour gaz de type 3G. Pour l’acheteur technique, cela aide à sélectionner une embase cohérente avec une architecture d’automatisation encadrée, en veillant à l’associer au bon module ET 200SP et au bon schéma de câblage selon l’application visée.
