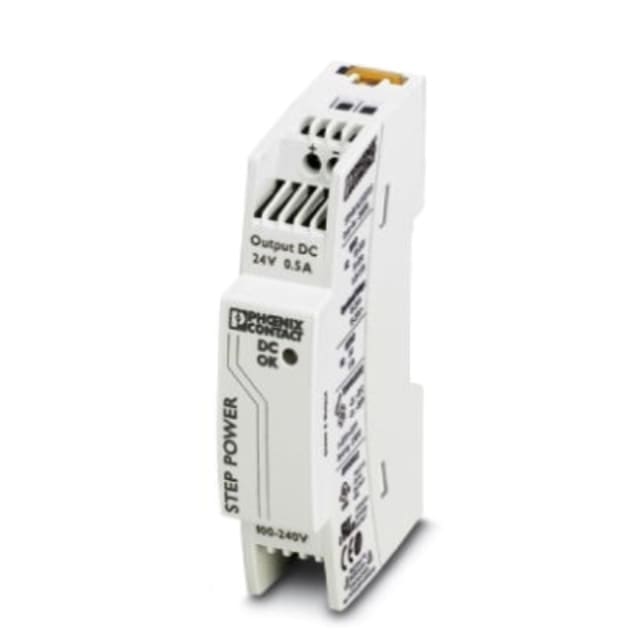

Alimentation à découpage sur rail DIN STEP POWER 2868596

Alimentation à découpage 24 V DC compacte pour tableau électrique

L’alimentation à découpage sur rail DIN STEP POWER 2868596 est conçue pour fournir une sortie 24 V DC stable de 0,5 A dans un format particulièrement étroit. Issue de la gamme STEP POWER de Phoenix Contact, elle répond aux besoins courants d’alimentation des automatismes de bâtiment, des modules de commande, des interfaces et des équipements de tableau lorsque l’encombrement disponible est limité. Son format 1 module permet une intégration propre dans les coffrets et tableaux de distribution.

Format 18 mm idéal pour les installations à espace réduit

Avec seulement 18 mm de largeur pour 90 mm de hauteur et 61 mm de profondeur, cette alimentation DIN se loge facilement dans les rangées déjà chargées. Ce faible encombrement est un avantage concret pour les armoires compactes, les petits coffrets techniques et les applications où chaque module compte. Elle convient aussi bien au montage sur rail qu’au montage direct ou mural, ce qui facilite son intégration dans différentes configurations d’installation.

Entrée AC/DC large plage pour une alimentation souple à l’installation

Ce modèle accepte une alimentation d’entrée en courant alternatif comme en courant continu. Il fonctionne en 85 à 264 V AC selon les données constructeur, avec une plage nominale de 100 à 240 V AC, ainsi qu’en 95 à 250 V DC. Cette large compatibilité simplifie le choix du produit dans les architectures techniques mixtes et permet d’alimenter une sortie continue 24 V sans recourir à un équipement surdimensionné pour les petites charges.

Sortie 24 V stabilisée pour circuits de commande et automatismes

La sortie 24 V DC est stabilisée et réglée en usine, avec une puissance délivrée de 12 W et un courant nominal de 0,5 A. Cette configuration convient particulièrement à l’alimentation de capteurs, relais, modules électroniques, interfaces de commande ou petits équipements d’automatisation nécessitant une tension continue propre et constante. L’absence de réglage de tension évite les erreurs de paramétrage et favorise une mise en service simple sur les installations standardisées en 24 V.

Protection contre les courts-circuits pour une exploitation maîtrisée

L’appareil est indiqué comme résistant aux courts-circuits, ce qui constitue un point important pour la protection fonctionnelle des circuits alimentés. Dans un tableau électrique, cette caractéristique aide à mieux gérer les défauts sur les départs basse puissance et à préserver la continuité de service des équipements associés dans le cadre d’une architecture correctement protégée. L’alimentation intègre par ailleurs un raccordement à vis, apprécié pour sa tenue mécanique et sa lisibilité au câblage.

Conçue pour les tableaux de distribution et l’automatisation du bâtiment

La série STEP POWER a été développée pour les environnements de distribution et d’automatisation de bâtiment. Cette alimentation trouve donc naturellement sa place dans les tableaux divisionnaires, coffrets techniques, armoires de gestion d’équipements, systèmes de commande d’éclairage, ventilation, accès ou supervision. Son faible niveau de pertes à vide et son bon rendement en font une solution pertinente pour les fonctions auxiliaires permanentes qui exigent un encombrement minimal et une alimentation continue dédiée.

Montage simple et intégration propre dans les coffrets

Grâce à sa compatibilité avec le montage sur barre profilée, le montage direct et le montage mural, ce modèle s’adapte aux contraintes du terrain sans compliquer l’implantation. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une enveloppe adaptée. Pour le professionnel, cela se traduit par une alimentation 24 V DIN facile à positionner, à raccorder et à intégrer dans des ensembles électriques compacts où la clarté de câblage et la maîtrise de l’espace sont essentielles.
