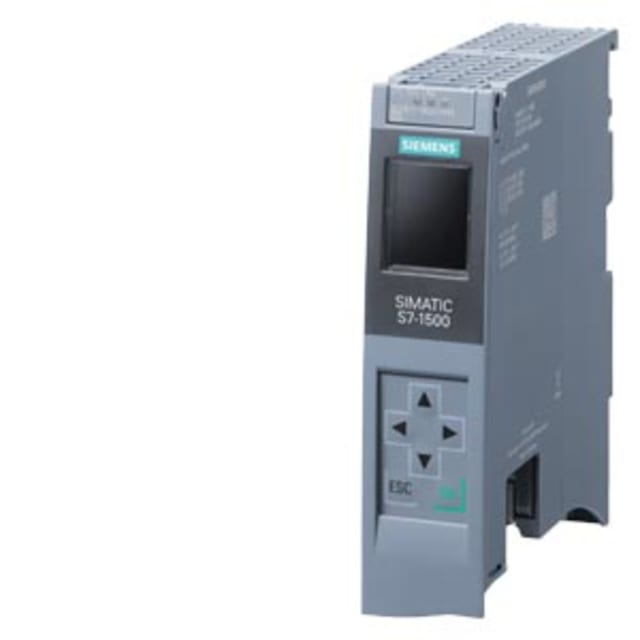

Automate CPU S7-1500 1511-1 PN PROFINET 6ES75111AL030AB0

Automate CPU S7-1500 compact pour architecture modulaire PROFINET

Cette CPU S7-1500 1511-1 PN est une unité centrale conçue pour les applications d’automatisation industrielle nécessitant une commande performante dans une architecture modulaire. Elle s’intègre sur barre profilée et constitue le cœur de l’installation pour piloter des E/S déportées, des îlots PROFINET et des équipements Ethernet industriels. Son format étroit de 35 mm de large facilite l’intégration dans les armoires où l’encombrement doit rester maîtrisé, sans renoncer aux fonctions essentielles d’une plateforme d’automate moderne.

Communication PROFINET intégrée pour réseaux machine et ligne

La CPU intègre une interface PROFINET avec prise en charge PROFINET IO et communication Ethernet industriel, ce qui en fait un choix adapté pour les machines connectées, les cellules automatisées et les réseaux de production. La présence d’un commutateur 2 ports intégré simplifie le chaînage des équipements et le raccordement au réseau d’automatisme. Le support des protocoles TCP/IP et MODBUS élargit les possibilités d’échange de données avec des périphériques, passerelles ou systèmes tiers, tout en conservant une base de communication cohérente autour de PROFINET.

Temps de traitement rapide pour logique de commande réactive

Avec un temps d’exécution de 0,025 ms pour 1 000 instructions binaires, cette CPU convient aux automatismes qui exigent une réponse rapide sur les séquences, interverrouillages, automatismes machine et traitements cycliques. Elle permet de construire des programmes réactifs pour la commande de process discrets, la gestion d’états, les automatismes de convoyage, les postes d’assemblage ou les fonctions de supervision locale. Ce niveau de performance aide à maintenir une exécution fluide des tâches sans surdimensionner la configuration.

Mémoire pensée pour les applications industrielles structurées

Cette unité centrale dispose d’une mémoire de travail annoncée pour 300 Ko de programme et 1,5 Mo de données, avec une capacité mémoire totale indiquée à 1 800 Ko. Elle répond ainsi aux besoins d’applications industrielles structurées avec gestion de variables, blocs fonctionnels, échanges réseau et diagnostics. L’ensemble est particulièrement pertinent pour les projets d’automatisation où l’on recherche une CPU clairement positionnée pour des installations compactes à intermédiaires, tout en conservant les avantages de l’écosystème S7-1500.

Affichage en face avant pour diagnostic et mise en service

La présence d’un affichage en face avant apporte un avantage concret lors des phases de mise en service, de maintenance et de diagnostic. L’exploitant ou le technicien peut accéder plus facilement aux informations utiles à l’état de la CPU et au suivi de l’installation, directement sur l’appareil. Dans un environnement industriel, ce point améliore le confort d’intervention sur machine ou en armoire, notamment lorsqu’il faut identifier rapidement l’état du contrôleur sans dépendre immédiatement d’un poste de programmation.

Conception sans E/S intégrées pour configuration sur mesure

Cette CPU ne comporte pas d’entrées ni de sorties intégrées, ni en numérique ni en analogique. Ce choix de conception la destine aux architectures totalement modulaires, dans lesquelles les fonctions d’E/S sont dimensionnées séparément selon les besoins réels de l’installation. C’est un avantage lorsqu’il faut composer une station sur mesure, ajouter uniquement les modules utiles, organiser les signaux au plus près des équipements ou faire évoluer l’automate dans le temps sans repartir d’une base figée.

Intégration simple en armoire industrielle

Alimentée en 24 V DC dans une plage de 19,2 à 28,8 V, cette CPU est adaptée aux standards d’alimentation courants en automatisme industriel. Ses dimensions de 147 mm de hauteur et 129 mm de profondeur facilitent son implantation dans un coffret ou une armoire de commande. Son montage sur rail profilé répond aux pratiques habituelles des intégrateurs et tableautiers, avec une implantation propre et rationnelle aux côtés des modules d’E/S, alimentations, protections et interfaces réseau.

Un choix cohérent pour automatisme Siemens S7-1500

Cette CPU S7-1500 1511-1 PN s’adresse aux professionnels recherchant un automate Siemens orienté communication PROFINET, modularité et compacité. Elle convient particulièrement aux applications de commande de machine, d’extension d’installation industrielle ou de modernisation d’armoires d’automatisme autour d’une base Ethernet industriel. Pour un projet où l’on souhaite une unité centrale claire à intégrer, avec affichage, communication réseau native et structure modulaire, ce modèle constitue une solution pertinente dans l’univers des automates programmables PLC.
